好了，先给大家看一下TDA7377的引脚功能
管脚 功能1 OUT12 OUT23 VCC4 IN15 IN26 SUR7 STAND-BY8 GND9 GND10 NC11 IN412 IN313 VCC14 OUT415 OUT3

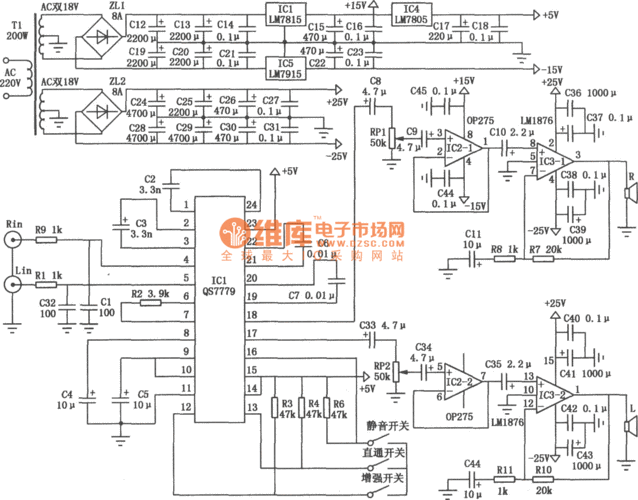

好了，废话不多说先上电路图,下图为一个电路图参考
下图是我根据上面的电路图画出来的。
图中，二极管是为了防止电源正负极反接，以是呢要不要都可。（二极管要3A以上的）
首先，我们先在单面铜板上画电路图，（由于个人条件不好，只能用暗号笔在铜板上画电路图，也可以用洞洞板直接焊接）
这是用暗号笔画的，由于笔头太大了，不好画，以是有点丑，请忽略，感激。
画好电路图之后就开始堕落。
堕落
这是我堕落好的，好了，下面开始钻孔，由于不是用专门钻孔的工具转的，以是弄的孔有点丢脸，不过并不影响接下来的焊接。
焊接
下面可以焊接电子元器件了
先焊接几个电阻、二极管
孔钻好了，先插上跳线，由于孔有点大，以是我就用了比较大的跳线，好了，开始焊接。
焊接好了就装上了散热片，给你们看一下成品图
Final
通电测试，音质真的很好，功率也很大，只不过有一点点噪音，要把耳朵贴近喇叭才听到很小很小的噪音。有可能是我电源滤波没做好，由于我本来想用个10000UF大电容做滤波的，但是板子太小了，装不下这个电容，以是才没装。然后，在跟大家说一下TDA7377这个芯片，内固定增益20db单道，它的一二引脚跟十四十五引脚是音频输出脚，它是四个单独的通道，可以接四个喇叭，它双桥输出最大功率是2×35w。
3-13引脚接电源正，8-9接地，也可以说接电源负极。6脚接退耦电容。7引脚呢，是接一个10k的电阻，然后接电源，看TDA7377内部图，7引脚便是待机掌握端。10引脚悬空。4-5跟11-12是音频输入，它是四个输入端，如果是双桥的话，那就把4-5短接11-12短接，然后在接耦合电容就行了。
本期分享就先到这里了，写的不是很好，请不要介意，如果有什么缺点之处，那就请指出，大家一起互换学习。
