电动机无电刷和换向器，事情可靠，掩护和保养大略；
定子绕组散热快；
惯量小，易提高系统的快速性；
适应于高速大力矩事情状态；
相同功率下，体积和重量较小，广泛的运用于机床、机器设备、搬运机构、印刷设备、装置机器人、加工机器、高速卷绕机、纺织机器等场合，知足了传动领域的发展需求。
永磁互换伺服系统的驱动器经历了仿照式、模式稠浊式的发展后，目前已经进入了全数字的时期。全数字伺服驱动器不仅战胜了仿照式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字掌握在掌握精度上的上风和掌握方法的灵巧，使伺服驱动器不仅构造大略，而且性能更加的可靠。现在，高性能的伺服系统，大多数采取永磁互换伺服系统个中包括永磁同步互换伺服电动机和全数字互换永磁同步伺服驱动器两部分。伺服驱动器有两部分组成：驱动器硬件和掌握算法。掌握算法是决定互换伺服系统性能好坏的关键技能之一，是邦交际流伺服技能封锁的紧张部分，也是在技能垄断的核心。
互换永磁伺服系统的基本构造
互换永磁同步伺服驱动器紧张有伺服掌握单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其构造组成如图1所示。个中伺服掌握单元包括位置掌握器、速率掌握器、转矩和电流掌握器等等。我们的互换永磁同步驱动器其集前辈的掌握技能和掌握策略为一体，使其非常适用于高精度、高性能哀求的伺服驱动领域，还表示了强大的智能化、柔性化是传统的驱动系统所不可比拟的。
目前主流的伺服驱动器均采取数字旗子暗记处理器（dsp）作为掌握核心，其优点是可以实现比较繁芜的掌握算法，事变数字化、网络化和智能化。功率器件普遍采取以智能功率模块（ipm）为核心设计的驱动电路，ipm内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。

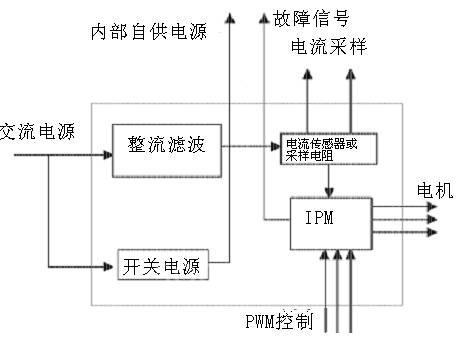

伺服驱动器大体可以划分为功能比较独立的功率板和掌握板两个模块。如图2所示功率板（驱动板）是强电部，分个中包括两个单元，一是功率驱动单元ipm用于电机的驱动，二是开关电源单元为全体系统供应数字和仿照电源。
掌握板是弱电部分，是电机的掌握核心也是伺服驱动器技能核心掌握算法的运行载体。掌握板通过相应的算法输出pwm旗子暗记，作为驱动电路的驱动旗子暗记，来改逆变器的输出功率，以达到掌握三相永磁式同步互换伺服电机的目的。
功率驱动单元
功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。经由整流好的三相电或市电，再通过三相正弦pwm电压型变频器来驱动三相永磁式同步互换伺服电机。功率驱动单元的全体过程可以大略的说便是ac-dc-ac的过程。整流单元（ac-dc）紧张的拓扑电路是三相全桥不控整流电路。
逆变部分（dc-ac）采取采取的功率器件集驱动电路，保护电路和功率开关于一体的智能功率模块（ipm），紧张拓扑构造是采取了三相逆变电路事理图见图3，利用了脉宽调制技能即pwm（pulse width modulation）通过改变功率晶体管交替导通的韶光来改变逆变器输出波形的频率，改变每半周期内晶体管的通断韶光比，也便是说通过改变脉冲宽度来改变逆变器输出电压副值的大小以达到调节功率的目的。
图3中vt1～vt6是六个功率开关管，s1、s2、s3分别代表3个桥臂。对各桥臂的开关状态做以下规定：当上桥臂开关管“开”状态时（此时下桥臂开关管一定是“关”状态），开关状态为1；当下桥臂开关管“开”状态时（此时下桥臂开关管一定是“关”状态），开关状态为0。三个桥臂只有“0”和“1”两种状态，因此s1、s2、s3形成000、001、010、011、100、101、111共八种开关管模式，个中000和111开关模式使逆变输出电压为零，以是称这种开关模式为零状态。输出的线电压为uab、ubc、uca，相电压为ua、ub、uc，个中udc为直流电源电压，根据以上可得到附表剖析。
掌握单元
掌握单元是全体互换伺服系统的核心，实现系统位置掌握、速率掌握、转矩和电流掌握器。所采取的数字旗子暗记处理器（dsp）除具有快速的数据处理能力外，还集成了丰富的用于电机掌握的专用集成电路，如a/d转换器、pwm发生器、定时计数器电路、异步通讯电路、can总线收发器以及高速的可编程静态ram和大容量的程序存储器等。伺服驱动器通过采取磁场定向的掌握事理（foc） 和坐标变换，实现矢量掌握（vc），同时结合正弦波脉宽调制（spwm）掌握模式对电机进行掌握。永磁同步电动机的矢量掌握一样平常通过检测或估计电机转子磁通的位置及幅值来掌握定子电流或电压，这样，电机的转矩便只和磁通、电流有关，与直流电机的掌握方法相似，可以得到很高的掌握性能。对付永磁同步电机，转子磁通位置与转子机器位置相同，这样通过检测转子的实际位置就可以得知电机转子的磁通位置，从而使永磁同步电机的矢量掌握比起异步电机的矢量掌握有所简化。
伺服驱动器掌握互换永磁伺服电机（pmsm）伺服驱动器在掌握互换永磁伺服电机时，可分别事情在电流（转矩）、速率、位置掌握办法下。系统的掌握构造框图如图4所示由于互换永磁伺服电机（pmsm）采取的是永久磁铁励磁，其磁场可以视为是恒定；同时互换永磁伺服电机的电机转速便是同步转速，即其转差为零。这些条件使得互换伺服驱动器在驱动互换永磁伺服电机时的数学模型的繁芜程度得以大大的降落。从图4可以看出，系统是基于丈量电机的两相电流反馈（ia、ib）和电机位置。将测得的相电流（ia、ib）结合位置信息，经坐标变革（从a，b，c坐标系转换到转子d，q坐标系），得到id、iq分量，分别进入各得意电流调节器。电流调节器的输出经由反向坐标变革（从d，q坐标系转换到a，b，c坐标系），得到三相电压指令。掌握芯片通过这三相电压指令，经由反向、延时后，得到6路pwm波输出到功率器件，掌握电机运行。系统在不同指令输入办法下，指令和反馈通过相应的掌握调节器，得到下一级的参考指令。在电流环中，d，q轴的转矩电流分量（iq）是速率掌握调节器的输出或外部给定。而一样平常情形下，磁通分量为零（id=0），但是当速率大于限定值时，可以通过弱磁（id《0），得到更高的速率值。
从a，b，c坐标系转换到d，q坐标系有克拉克（clarke）和帕克（park）变换来是实现；从d，q坐标系转换到a，b，c坐标系是有克拉克和帕克的逆变换来是实现的。
结语
本文大略的先容了伺服驱动器的几个紧张的功能模块的实现及事理，谨帮助大家对伺服驱动器有进一步理解之用，大家如果想更深入的理解伺服驱动器的设计事理，请参考其它的文献。
