一、 功能解释
上电不事情，通过霍尔开关触发事情（高电平有效），触发脚Key一贯高，Out输出高电平，延时3分钟后Out输出低电平，指示灯Led1（蓝灯）指示事情状态，Out输出高灯亮，反之则不亮
“CHRG”为充电检测脚，Led2（红），Led3（绿）为充电指示灯，充电Led2亮，充满Led3亮，当电池电压低于3.1V，Led2闪烁提示电量低。
边充电边利用，事情指示灯与充电指示灯同时亮
二、 电气参数（VDD=5.0V，GND=0,TA=25℃）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.2
5.0
5.5
V
事情电流
IOP
2
mA
所有负载空接
静态电流
ISTB
10
uA
Key拉低
驱动电流低电平输出
IOL
25
mA
VDD=5.0V,VOL=1.0V
驱动电流高电平输出
IOH
15
mA
VDD=5.0V,VOH=4.0V
事情温度
TA
-10
25
80
℃
储存温度
Tstg
-20
25
100
℃
三、 封装脚位图（SOP14）
led消毒盒IC
四、 PIN引脚名称及功能描述
管脚号
符号
功能描述
1
VDD
IC正极
2
PA0
5V输入检测
3
CHRG
充电状态检测
4
NC
悬空
5
NC
悬空
6
NC
悬空
7
Key
触发脚，高有效
8
NC
悬空
9
NC
悬空
10
Green
绿色指示灯，低有效
11
Red
赤色指示灯，低有效
12
Out
输出脚，高有效
13
Blue
蓝灯输出，高有效
14
GND
IC负极

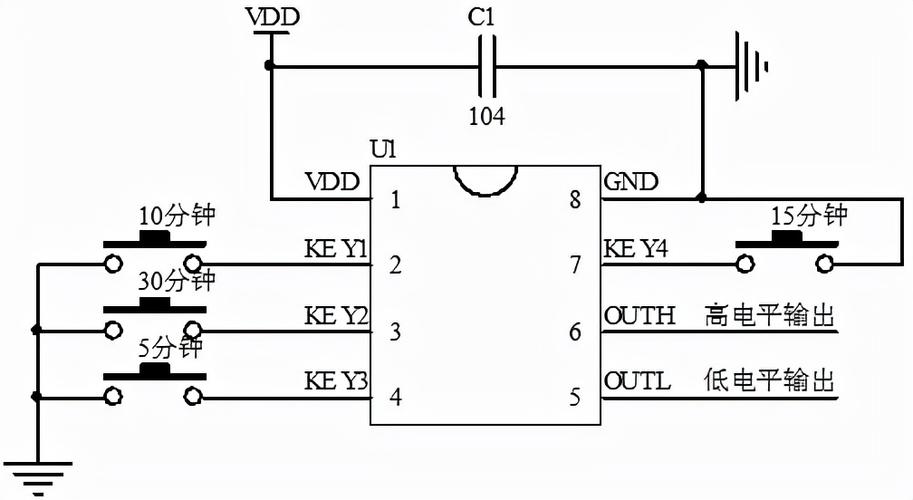

五、 参考电路图
牙刷消毒灯定时芯片
六、 封装尺寸图（SOP14）
SOP-14延时开关芯片
七、 版本解释
版本
日期
描述
ECJ23016-ECDF-234F
2023/06/02
V01版
ECJ23016-73C8-234F
2023/06/09
V02版
ECJ23016-C4CC-234F
2023/07/14
V03版
ECJ23016-2033-234F
2023/09/26
V04版
