一、AHL车载无线充电器外不雅观
AHL车载无线充电套装一览，包括车载无线充电器、固定夹和数据线。
固定夹头部连接轴采取球体设计，方便车载无线充电器进行角度调度。
数据线编织外衣整体光滑无毛刺，线头塑料壳磨砂处理，方便用户插拔利用。

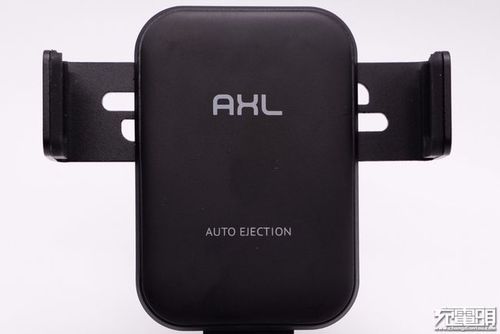

AHL车载无线充电器采取PC阻燃材质玄色外壳，表面哑光处理，边角过渡圆润。机身正面印有AHL品牌，两侧夹臂以及底部支撑架为金属材质，抗弯折性强，可不免利用过程中断掉。
背面设有连接固定夹的凹槽，此外机身壳上标注有产品参数信息。
产品支持5V2A或9V1.67A输入，以及10W无线充输出，并且已经通过了KC认证。
机身顶部设有感应区，通过触摸标识处可使夹臂伸开。
底部设有一个USB-C供电接口。
将全部东西组装后一览。
两侧夹臂伸开一览，夹臂上设有胶垫，可保护手机并增强稳定性。
产品实际利用场景一览。
二、AHL车载无线充电器拆解
将机身壳拆开，无线充电线圈固定在塑料支撑板上，塑料板利用螺丝固定。
下一层是夹臂，靠中央的齿轮迁徙改变来伸开或紧缩。夹臂下还有一块塑料板，利用螺丝固定。
拆掉夹臂和塑料板，最里面才是PCB板。
PCB板正面一览，设有无线充电路以及电机掌握电路。
板子背面一览。
经由对PCB板正背面不雅观察剖析创造，板子上集成了无线充电路以及马达掌握电路。无线充电路采取无线充电主控芯片掌握线圈驱动MOS管进行输出的架构。下面我们从输入端开始对两路电路上的元器件进行剖析。
USB-C母座特写，沉板过孔焊接。
微盟电子ME6209A稳压管。
阁下是两颗二极管，丝印MDD SS12。
为了担保汽车熄火后无线充电器夹臂仍能正常事情，这款无线车载充电器采取上海永铭的小型超级电容模组产品作为备用电源，规格为0.47F 5.5V （136.312mm）。据悉永铭此类超级电容产品具备体积小、高能量、低内阻、超长的循环寿命、高安全（比电池）的性能，被广泛运用于车载终端设备的备用电源端。
永铭小型超级电容资料信息。
来自韩国立顶科技的高集成无线充电发射芯片TW5001，支持最大10W发射功率。
阁下是一颗16.000MHZ无源晶振，为无线充电主控供应时钟。
四颗MOS管组成H桥，用于驱动无线充电线圈。
驱动MOS管特写，丝印DC3912。
四颗白色NPO谐振电容并联。
无线充电线圈特写，固定在隔离板上。机身壳顶部贴有感应铜箔，通过赤色导线和PCB板连通通报旗子暗记。
一颗无丝印六脚芯片特写。
丝印321B。
富满电子 TC118SS单通道电机驱动芯片，内置H桥MOS，支持多种事情功能，输出电流1.2A，峰值电流2A，适用于马达驱动。这里用于支架夹臂马达驱动。
富满电子 TC118SS 详细资料。
小芯片特写。
电动小马达特写。
小齿轮特写，连接马达与夹臂。
拆下的两个夹臂一览。
全部拆解完毕，来张百口福。
充电头网拆解总结
充电头网通过拆解理解到，AHL车载无线充电器内置无线充和马达掌握两路电路，个中无线充采取韩国立顶TW5001高集成方案，内置驱动器等；其余采取富满电子TC118SS单通道电机驱动芯片来掌握驱动小马达，实现夹臂展开和紧缩。两颗核心芯片即可完成AHL这款产品的全部功能，集成度高，使得电路十分精简。此外内部构造层次分明，保护隔离方法充分。
