「晶圆和芯片」一块晶圆切若干芯片_晶圆_芯片

　　芯片是由多个半导体器件组成，半导体一样平常有二极管、三极管、场效应管、小功率电阻、电感、电容等等。

在衬底上利用掺杂技能，改变本征半导体中自由（电子）或者（空穴）的浓度，以此得到N区或者P区。
硅、锗、是常用的半导体材料 他们的特性及材质是随意马虎大量并且本钱低廉的得到N型掺杂或者P型掺杂。

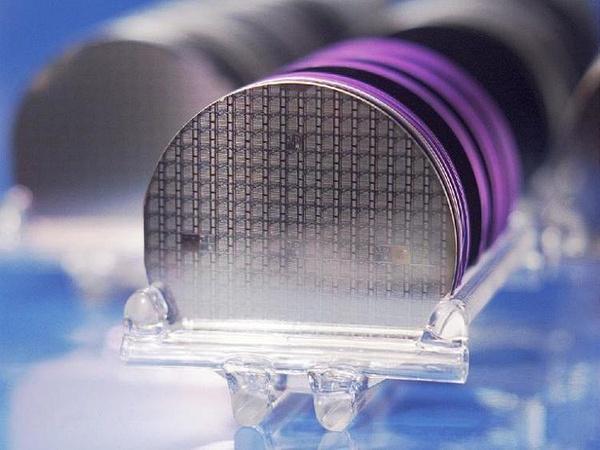

一片晶圆包括了大量的芯片，这些芯片便是按照芯片设计者的电路刻蚀在单个硅片上，取出单个的芯片封装后便是我们看到的IC芯片了

一片晶圆上有多少颗芯片

这个是由芯片的大小和晶圆的大小以及良率来决定的

目前业界所谓的6吋、8吋、12吋还是18吋晶圆实在便是晶圆直径的简称，（江苏润石大部分产品是8吋晶圆制作）只不过这个吋是估算值。
实际上的晶圆直径有如100mm，150mm，300mm，而12吋约即是300mm，为了称呼方便以是称之为12吋晶圆。

上述公式给出了每片晶圆可以切割出的芯片成品数目的公式

那么这就要磨练大家的打算能力了

假设12吋晶圆每片造价5000美金，那么NVIDIA最新力作GT200的晶片大小为576平方公厘，在良率95%的情形下，均匀每颗本钱是多少美金？

　　答案：USD.87.72

晶圆制作周期

包括江苏润石仿照芯片在内的大部分国产制作周期都在30-45天；当然像台积电这种国际巨子这些通用仿照芯片20-30天就能制作完成；一片晶圆能切十几K到上百K芯片。

晶圆尺寸发展历史

关于Wafer

wafer 即晶圆，由纯硅（Si）构成。
一样平常分为6英寸、8英寸、12英寸规格不等，晶片便是基于这个wafer上生产出来的。
Wafer上的一个小块，便是一个晶片，学名die，封装后就成为一个IC。
一片载有NAND Flash晶圆的wafer，wafer首先经由切割，然后测试，将无缺的、稳定的、足容量的die取下，封装形成日常所见的NAND Flash芯片。
那么，在wafer上剩余的，要不便是不稳定，要不便是部分破坏或者是完备破坏的die。
原厂考虑到质量担保，会将这种die宣告去世亡，严格定义为废品全部报废处理。
