通信协议，严格定义了每种通信办法的电路含义；不同类型的通信协议，所代表的电路含义也不同；以SPI通信协议与USB通信协议举例解释
SPI通信协议与USB通信协议差异
01 引脚定义
SPI通信协议，在硬件电路上表现为CS引脚、CLK引脚、DI引脚与DO引脚，分别对应的电路含义
CS为通信的片选旗子暗记，CLK为通信的时钟旗子暗记，DI为通信的数据输入旗子暗记，DO为通信的数据输出旗子暗记；
SPI通信接口
USB通信协议，在硬件电路上表现为VBUS引脚、D+引脚、D-引脚与GND引脚，分别对应的电路含义
VBUS为通信的电源，D+为通信的数据旗子暗记，D-为通信的数据旗子暗记，GND为通信的参考地线；
USB通信接口
02 通信速率
从Nor Flash存储芯片25Q16数据手册得知，SPI通信的时钟旗子暗记最大可以支持到133MHz，也便是SPI通信速率最大为133Mbps；
从USB3.0最新的标准得知，USB通信的最大速率可以达到480Mbps；
SPI通信与USB通信在硬件引脚定义以及通信速率上，呈现出截然不同的电路特性；然而工程师在开拓一些特定的项目，会面对不同协议之间的通信接口须要相互通信的问题，比如USB与SPI两者之间须要通信；
工程师该如何去办理这类不同协议之间的通信电路问题？采取什么芯片运用电路方案，能实现USB与SPI之间可以相互通信？
HT42B533桥接芯片的电路方案就可以较好地办理此类电路问题；HT42B533桥接芯片是如何办理的呢？工程师如何去设计它的运用电路方案呢？
HT42B533桥接芯片工程师在首次打仗一个全新的芯片，会试图去理解这个芯片能实现什么功能，它包含一个若何的电路特性，以此来判断是否能办理当前项目设计碰着的电路问题；
所谓通信桥接芯片，是指能将一种通信协议的接口转换成其余一种通信协议的接口，以实现不同通信协议接口可以相互转换；
HT42B533芯片作为一种通信桥接芯片，能实现的功能是可以将USB通信协议与SPI通信协议相互转换；
HT42B533引脚定义图
Pin1引脚VDD：芯片的事情电源引脚，工程师在项目运用中，直接连接到USB的VBUS电源引脚；Pin2引脚V33O：芯片的3.3V电源输出引脚，可以作为其他电路模块的事情电源电压；Pin3引脚GND：芯片的参考地线；Pin4引脚CS：芯片的SPI通信片选旗子暗记引脚，工程师在项目运用中，直接连接到SPI通信接口的CS引脚；Pin5引脚DO：芯片的SPI通信数据输出旗子暗记引脚，工程师在项目运用中，直接连接到SPI通信接口的DO引脚；Pin6引脚VDDIO：芯片的SPI通信功能电源引脚；Pin7引脚DI：芯片的SPI通信数据输入旗子暗记引脚，工程师在项目运用中，直接连接到SPI通信接口的DI引脚；Pin8引脚SCK：芯片的SPI通信时钟旗子暗记引脚，工程师在项目运用中，直接连接到SPI通信接口的CLK引脚；Pin9~Pin10引脚D-&D+：芯片的USB通信旗子暗记引脚；HT42B533芯片事情事理HT42B533芯片内部电路

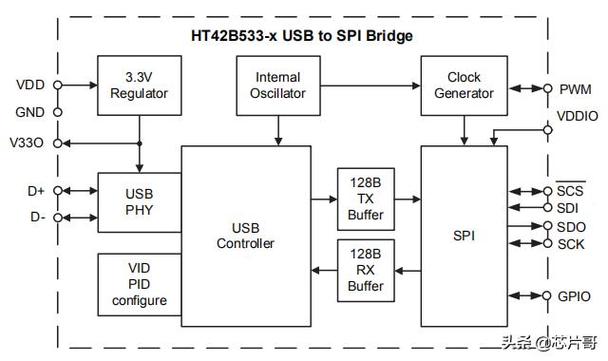

方便工程师更深层次地理解HT42B533芯片事情事理，可以查看其芯片的内部电路图；大致的事情事理解释
USB通信数据进入芯片的USB掌握单元，掌握单元通过数据的解析，将数据内容发送至128位的TX Buffer，通报给到SPI掌握单元，末了通过SPI的通信办法发送数据；同样事理，SPI通信的数据进入芯片的SPI掌握单元，掌握单元通过数据的解析，将数据内容发送至128位的RX Buffer，通报至USB掌握单元，末了通过USB的通信办法发送数据；HT42B533运用电路图
理解完HT42B533桥接芯片的电路功能与事理，工程师就可以去设计它的运用电路，办理项目中存在的USB与SPI之间通信的电路问题；
HT42B533运用电路图
工程师，可以依据实际的电路项目需求，将其作为电路问题办理的参考设计；
在HT42B533芯片运用电路方案中，工程师须要把稳两点内容
1）HT42B533芯片连接的两个接口SPI与USB，必须包含至少一个“主设备”，例如SPI连接单片机或者USB连接电脑；如SPI连接25Q16存储芯片“从设备”和USB连接类似于U盘的“从设备”，则HT42B533芯片不能正常事情，实现不了其通信协议的桥接转换功能；
2）软件开拓的时候，须要配置匹配的各自通信速率，以免涌现通信数据解析乱码；
末了总结
HT42B533芯片运用电路方案只是办理这类通信协议相互转换的一个方案，不知面对此问题，工程师在之前的项目开拓中，是采取什么芯片电路方案办理的？
