一． 功能解释

供电办法：DC5V电源适配器，四路LED输出。

上电事情，12LED一贯流水闪。

二． 电气参数 （VDD=3.0V TA=25℃）

参数

符号

最小值

范例值

最大值

单位

条件

事情电压

VDD

2.4

3.0

5.0

V

事情电流

IOP

3

mA

静态电流

ISTB

10

uA

驱动电流

Iol

30

mA

事情温度

TA

-10

25

70

℃

储存温度

Tstg

-20

25

100

℃

三． 封装脚位图（SOP-8）

12LED流星雨灯管芯片

管脚号

符号

功能描述

1

VDD

电源正

2

OUT3

LED3输出

3

OUT4

LED4输出

4

NC

悬空

5

OUT2

LED2输出

6

OUT1

LED1输出

7

NC

悬空

8

GND

电源负

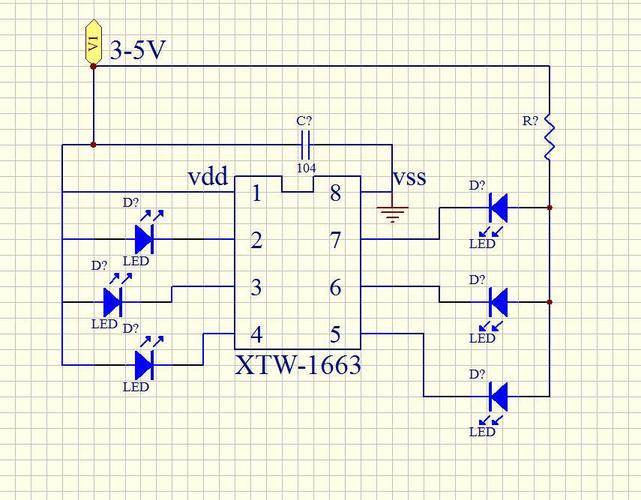

四． 电路图参考

LED流星雨灯串芯片方案

五． 封装尺寸图（SOP-8）

SOP-8流星雨灯芯片

六． 版本解释

版本

日期

描述

EC210126-147E-9164

2021/3/1

V01初版

SOP-8流星灯芯片方案开拓设计
