语音播报功能的实现办法TTS语音模块，比如XFS5152、SYN6288等ISD4000系列语音录放芯片分段输出可以按键、UART掌握的mp3解码芯片模块OTP(One Time Programable)语音芯片[可定制]
个中TTS语音模块利用起来最方便灵巧，OTP语音芯片最大略。
本文将先容一下科大讯飞的XFS5152CE语音合成模块。
XFS5152CE是一款高集成度的语音合成芯片，可实现中文、英文语音合成；并集成了语音编码、解码功能，可支持用户进行录音和播放；除此之外，还创新性地集成了轻量级的语音识别功能，支持30个命令词的识别。
内置的30个语音识别命令词
手册说如果须要定制命令词须要跟厂家联系，我体验了一下，识别的准确率不是很高。
如果须要语音识别功能，可以利用LD3320模块，参考网文：
LD3320语音识别模块：LDV7模块利用详解
如果须要录音模块，建议利用ISD系列录音芯片，参考网文：
大略好用的ISD1820语音录放芯片

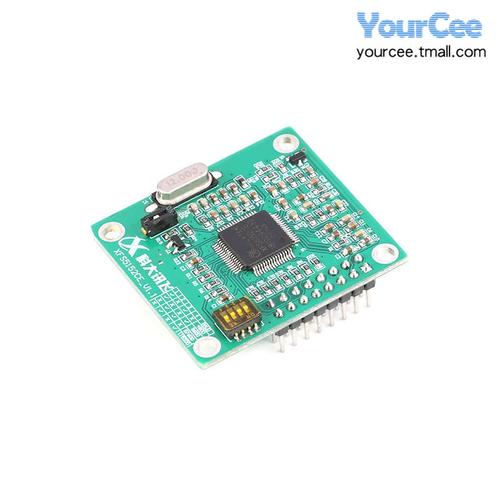

为了利用方便，我们可以直接购买现成的XFS5152CE语音合成模块。
通讯接口
XFS5152CE 芯片支持 UART 接口、I2C 接口、SPI 接口三种通讯办法，可通过 UART 接口、 I2C 或 SPI 接口吸收上位机发送的命令和数据，许可发送数据的最大长度为 4K字节。
用户在利用语音编解码功能时（通讯接口必须选择 UART 接口，并且波特率设置为 115200bps），上位机发送启动编解码的命令给语音芯片，芯片内部的语音编解码模块把采集到的音频数据进行编码并通过UART接口实时传送给上位机，或者对上位机传送来的音频数据进行解码并实时播放出来。
接线办法· PC上利用官方演示程序《科大讯飞语音合成芯片PC端演示程序》，利用串口通信进行测试的接线办法如下：
· 如果利用单片机与XFS5152CE语音合成模块联用，模块的8脚和10脚与STM32的串口交叉连接（我利用的是串口2），7脚用于判断语音模块当前的状态，事理图如下所示：
把稳：关于功放引脚4脚和6脚：可以根据喇叭的功率来选择相应功率的功放，比如5W以内喇叭可以选择单声道功放XPT8871、LTK5128，15W的喇叭可以选择TDA7297等双声道功放；关于语音识别：只有利用语音识别功能的时候才须要接咪头（如：9767型咪头），且只能识别芯片指定的30条命令词；通过模块板子上的拨码开关选择波特率，如拨到"√XX√"表示9600，模块的通讯比特率要跟上位机或者与之相连的单片机的比特率同等；3.3V供电。语音播报功能的代码实现1. 串口初始化
参考网文：
STM32F103 串口的利用方法
uart2_init(115200);通过拨码开关设置波特率为：115200
2. 事情状态指示输出引脚初始化/BSY引脚用于指示当前的事情状态，低电平代表Ready状态，高电平代表Busy状态。用单片机的一个GPIO与之相连，可以读取该IO的输入状态，即可获取当前模块处于的事情状态。
#define U5152_BSY GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)void U5152_Init(void){GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//U5152_BSYGPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //PA0GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //设置成上拉输入GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化GPIOA0}3. 封装播报语音函数掌握标识须要按照语音合成命令的格式发送，掌握标记作为文本进行合成，即合成命令是"帧头 + 数据区长度 + 合成命令字 + 文本编码格式 + 掌握标记文本"的格式。
语音合成命令帧示例：
/ 名 称： YS-XFS5051 文本合成函数 功 能： 发送合成文本到XFS5051芯片进行合成播放 入口参数： HZdata:文本指针变量 出口参数： 说 明： 本函数只用于文本合成，具备背景音乐选择。默认波特率9600bps。 调用方法：例： SYN_FrameInfo（"欢迎关注微信公众年夜众号：程序员小哈"）；/void XFS_FrameInfo(char HZdata){/须要发送的文本/unsigned char Frame_Info[50]; //定义的文本长度 xdataunsigned int HZ_Length;HZ_Length =strlen(HZdata); //须要发送文本的长度/帧固定配置信息/Frame_Info[0] = 0xFD ; //布局帧头FDFrame_Info[1] = 0x00 ; //布局数据区长度的高字节Frame_Info[2] = HZ_Length+2; //布局数据区长度的低字节Frame_Info[3] = 0x01 ; //布局命令字：合成播放命令Frame_Info[4] = 0x01; //文本编码格式：GBK/发送帧信息/memcpy(&Frame_Info[5], HZdata, HZ_Length);USART2_OUT(Frame_Info,5+HZ_Length); //发送帧配置}4. 播报当前韶光语音5. 文本掌握标记
while(U5152_BSY){}sprintf((char)dtbuf,"[v5][s5][m55]当前韶光为%02d时%02d分%02d秒",NowHour,NowMinute,NowSecond);XFS_FrameInfo((char)dtbuf) ;delay_ms(10);while(U5152_BSY){}XFS5152CE 芯片的语音合成功能支持多种文本掌握标记，可以知足用户对语音合成发音人、音量、语速、语调等的设置。 文本掌握标记的格式一样平常是半角中括号（即"[]"）内一个小写字母、一个阿拉伯数字，如： [m3]为利用女声的发音人小燕。
文本掌握标记举例sprintf((char)dtbuf,"[v5][s5][m3]当前韶光为%02d时%02d分%02d秒 \r\n",NowHour,NowMinute,NowSecond);[v5]：代表音量值，有效范围为：0~10；
[s5]：为语速值，取值范围为：0~10；
[m3]：选择发音人为小燕（女声）
总结模块优点，笔墨转语音很方便，很灵巧价格较贵，以是我们很多情形不须要功能这么强大的TTS语音模块，有些场景，我们乃至没有必要购买TTS语音模块，比如语音开拓中常见的用度催缴，拨通后播放："尊敬的客户，您本月的用度是：212元"，前面部分对所有客户都一样，录一个语音文件便是了，而数字的合成是很大略的，你只要录制好10个数字语音，再加上十，百，千，万，再加上金钱的单位"元"即可。
资料获取微信"大众号后台回答"XFS5152CE语音合成模块"，可以下载模块干系资料。
