尺寸图

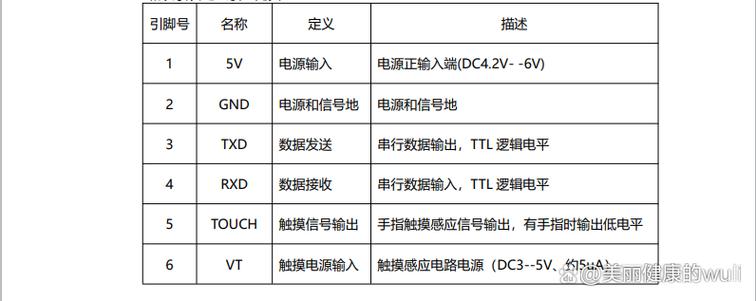

R307 指纹模块通讯接口定义：
USB 通讯
接口解释
1 UART
a) UART 缺省波特率为 57.6kbps，数据格式：8 位数据位（低位在前），2 位停滞位，无校验位。
b) UART 缺省波特率可以通过加载配置表进行改变；
c) UART 波特率也可以通过指令进行设置，范围从 9600bps 至115200bps；
d) 如果上位机是 MCU（3.3V），则直接与 UART_TD 和 UART_RD 连接；如果上位机是 PC，则须要挂接 RS232 电平转换芯片。
2 USB
a) 标准 USB 接口，内嵌 USB 通讯协议；
b) 兼容 USB2.0，可以事情在 Low Speed，亦可以事情在 Full Speed；
c) 默认 VID=0x0453;默认 PID=0x9005；
d) VID&PID 可以自定义。
3 UART 与 USB 协同事情
a) 上位机即可通过 UART 也可通过 USB 与 模块 通讯；
b) 两个接口实行相同的协议和命令；
c) 两个接口共享同一个数据缓冲区；
d) 两个接口可以单独事情，也可以同时事情（不推举）；
e) 可以通过指令关闭其余一个接口（例如：通过 UART 接口命令可以关闭USB接口，也可以通过 USB 接口关闭 UART 接口）。
4 触摸接口
a) 触摸事情电压 3V~5V，事情电流 @VT=3.3V，约为 5uA，不同电压，事情环境下，事情电流有轻微高下浮动；
b) 模块上电之后触摸功能须要约 0.5S 的稳定韶光，此韶光段内不要对模块进行任何触摸操作，防止后续正常利用时触摸失落灵；
c) 触摸功能最长相应韶光大约为 200mS @VT=3.3V 。重校准周期约为4.0sec;
d) 触摸旗子暗记输出为 CMOS 输出，输出电压与输入电压大致相同。
e) 大批量购买利用时，触摸旗子暗记的输出模式（触发输出模式、直接输出模式、高电平输出、低电平输出）可以在出厂提高行变动
