成电路IC1是一片555定时电路，在这里接成单稳态电路。平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS开释，电灯不亮。
当须要开灯时，用手触碰一下金属片P，人体感应的杂波旗子暗记电压由C2加至555的触发轫，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这便是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器开释，电灯熄灭，定时结束。
定时是非由R1、C1决定：T1=1.1R1C1。按图中所标数值，定时韶光约为4分钟。D1可选用1N4148或1N4001。

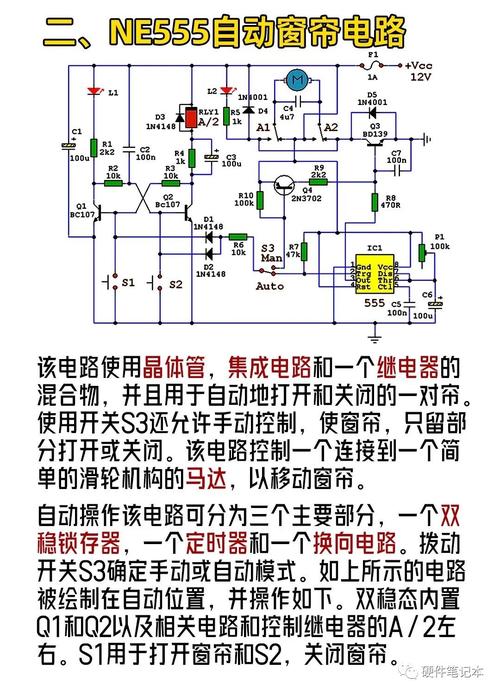

（二）：NE555自动窗帘电路
该电路利用晶体管，集成电路和一个继电器的稠浊物，并且用于自动地打开和关闭的一对帘。利用开关S3还许可手动掌握，使窗帘，只留部分打开或关闭。该电路掌握一个连接到一个大略的滑轮机构的马达，以移动窗帘。
自动操作该电路可分为三个紧张部分，一个双稳锁存器，一个定时器和一个换向电路。拨动开关S3确定手动或自动模式。如上所示的电路被绘制在自动位置，并操作如下。双稳态内置Q1和Q2以及干系电路和掌握继电器的A/2旁边。S1用于打开窗帘和S2，关闭窗帘。
在上电，简要正脉冲加到Q2的通过C2的基极。第2季将在，并激活继电器A/2。C3和R4的网络形成用于中继一低电流保持电路。继电器A/2是一个12V继电器与500欧姆的线圈。它须要轻微减流动比它操作它，保持它通电。
一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力花费。当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。初始充电电流足以引发通过R4继电器和电流足以使其保持通电。
（三）：NE555水开报警器
水开报警器由温度掌握电路、低频振荡电路和高频振荡电路等三部分组成。RP、RT和VT1组成温度掌握电路。由IC1、R2、R3、C1组成的低频振荡电路，其逼迫复位端④脚受VT1掌握。
IC2、R4、R5、C2等组成的高频震荡器，其逼迫复位端④脚受IC1掌握。当水温达到一定温度时，RT阻值变小，VT1截止，IC1④脚为高电平，IC1开始振荡，输出低频脉冲，调制IC2组成的高频振荡器事情，发出滴-滴声。
（四）：两款NE555三极管好坏鉴别仪电路
图中555、R1、C1构成多谐振荡器，555输出端③脚一起经R1为C1充放电，另一起经R3给VT1供应基极电压。当③脚为高电平时，C1被充电，同时VT1导通。当③脚为低电平时，C1经R1放电，同时VT1截止。
LED1、LED2、R5作为被测三极管C、b极电源电压，555的放电端⑦脚连接于被测管e极。设LED1为赤色，LED2为绿色。当丈量NPN型三极管时，赤色发光管闪烁，解释管子是好的。
若红绿发光管都不亮，解释c、e极间开路，或b、c或者b、e极短路或开路。当丈量PNP型三极管时，绿色发光管闪烁，解释管子是好的，否则解释c、e极间开路，或b、c或者b、e极短路或开路。
（五）：NE555红外线遥控延时灯
当代家庭一样平常都有红外遥控器，我们可利用现有的遥控器掌握一个红外遥控延时灯。图中H是一体化红外吸收头，C1为滤波电容器，由于遥控器发出的是一串数字脉冲，因此经C1滤波后，得到一个负向脉冲使555单稳态电路事情。
