PMIC 是当今电子设备中不可或缺的关键元件，它以其卓越的性能和多功能性为各种设备供应电源，从移动电话和智好手表到汽车和工业设备。PMIC不仅为电子设备供应电源，还在电源管理领域引领着新的趋势，以适应不断增长的电子市场需求。
在CPU系统中，我们常常用到的PMIC。如机顶盒设计，智能语音音箱设计，大型工控设备设计等。
机顶盒中的PMIC
当代电子设备常日须要多种电压和电流水平，以知足各种电子元件的需求。这些电子元件可能在同一设备内以不同的电压事情，因此须要一个有效的电源管理系统来折衷和分发电能。此外，电子设备常日须要在不同的操作模式下（如待机、活动、休眠等）动态调度电源电压和电流，以提高效率和延长电池寿命。
PMIC的一些基本功能：
电源管理：PMIC卖力分发电能到设备的不同部分，以知足各个模块的电源需求。
电压调度：PMIC可以调度输出电压，以适应不同负载和操作模式。
电流调度：PMIC还可以调度输出电流，以知足不同负载需求。
电池管理：对付依赖电池供电的设备，PMIC卖力电池充电、保护和状态监控。
时钟天生器：PMIC还可以供应设备所需的时钟旗子暗记，以同步各个模块的操作。
2、PMIC芯片实例
电源管理芯片紧张为AXP系列，包括AXP152、AXP155、AXP192、AXP228、AXP288、AXP2402、AXP2585、AXP2601、AXP15060。AXP系列芯片被广泛运用在平板电脑、2合1平板电脑、电视盒子、行车记录仪、运动DV、无线存储设备、智能硬件、手持支付终端、电子书、微型投影仪等产品中。
芯智汇有一些专门针对平板电脑的办理多电源办理方案
AXP15060支持23个通道电源输出，包含6路开关电源，以及N多的LDO
一颗芯片办理N多问题，通过这样的产品组合极具性价比和集成度:
高度集成：AXP15060集成了多种功能模块，包括电池充电管理、电源管理、电池保护、系统监控等，实现了在紧凑空间内高度集成的设计，有助于简化电路板布局和减小系统体积。
高效电池充电：支持多种电池充电模式，包括恒流充电和恒压充电，可根据电池类型和需求选择得当的充电模式，提高充电效率并延长电池寿命。
多种电源输出：AXP15060供应多个独立的电源输出通道，包括固定电压输出和可编程电压输出，知足不同设备的电源需求，供应灵巧的电源供应办理方案。
电池保护功能：集成了多种电池保护功能，如过电流保护、过温保护、过放电保护等，有效保护电池安全并延长电池寿命。
系统监控：内置系统监控功能，可实时监测电池状态、输入电压、输出电压等关键参数，供应实时反馈和保障系统稳定性。
低功耗设计：AXP15060采取前辈的低功耗设计，有助于降落整体系统功耗，提高电池续航韶光，适用于对功耗哀求较高的便携式设备。
总体而言，AXP15060作为一款高度集成、功能丰富的PMIC，为便携式电子设备供应了可靠的电源管理办理方案，具有高效充电、多种电源输出、电池保护和系统监控等特点，适用于各种移动设备的设计和运用。
硬十开拓了一块基于AXP15060的评估板，后续给大家做测评。
AXP152是一颗出自芯智汇的高集成度PMIC，紧张运用于数码相机，机顶盒，网络设备，监控设备等产品。AXP152集成了一个自适应和usb兼容的PWM充电器，四个降压转换器(Buck DC-DC转换器)，七个LDO。它还具有保护电路，如过压/欠压保护(OVP/UVP)，过温保护，过流保护(OCP)，担保电源系统的安全性和稳定性。
AXP152 的封装是5x5 40-pin QFN封装。如下图。
此外，AXP152还包括一个两线串行接口(TWSI)，CPU通过它能够启用/禁用某些功率输出，编程电压以减少功率损耗，从而供应更加完善的电源管理。
AXP152内部框图
通过上面的构造框图，我们可以看到PMIC内部有个大的逻辑掌握单元，所有的DC-DC和大部分LDO受逻辑模块掌握，只须要通过配置TWSI接口，变动相应的配置寄存器即可掌握DC-DC和LDO的输出，寄存器的配置手册我们可以参考datasheet。
其余AXP152的TWSI接口的SCK/SDA管脚在芯片内部已经都上拉了，以是主设备（CPU）可以通过这个接口灵巧监控和配置。
下图是4路DC-DC的比拟图。
4路DC-DC
可以看到4路DC-DC的输出电压都是可调的，可调区间在0.7到3.5V，能够知足大部分最小系统的供电需求，如CPU供电是3.3V，EMMC供3.3V或者1.8V电，DDR供1.25到1.35V的电。这几组DC-DC都是可以知足的。
DC-DC1和3的调压精度是50mV/step,DC-DC2和4的调压精度是25mV/step,若系统须要较高的电压精度调节，则可以用精度为25mV/step的DC-DC。
下图是7路LDO的比拟图。
7组LDO

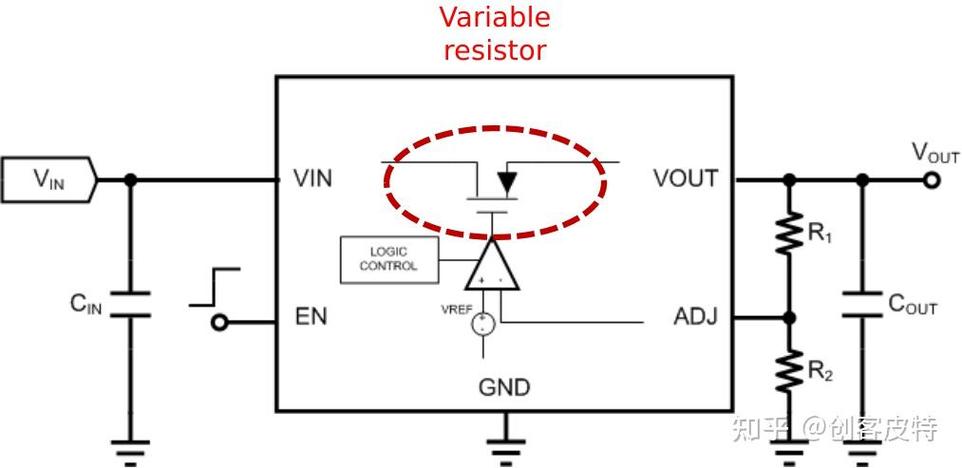

这7组LDO一样平常供给系统的外设用，如SRAM或PLL供电，WiFi蓝牙模块供电，掌握电路供电，驱动电路供电，传感器供电，外围接口供电等，输出的电压是0.7V-5V之间，利用的时候紧张把稳输出电流的大小，功耗相对较大的外设若PMIC的LDO不能知足，该当外接DC-DC或者LDO供应供电。
这几组LDO中ALDO1/2和GPIOLDO都是低噪声的LDO，仿照电路供电该当接到这几路低噪声的LDO。
所有的DC-DC和LDO支持自监测和限流功能，当负载电流超过驱动能力时，为了保护内部的电路，所有的输出电压将会降落。当DC-DC输出电压低于85%的设定电压时，PMIC将会自动关闭。
运用框图
运用中，我们通过CPU的I2C接口连接AXP152的TWSI接口，其余须要给使能旗子暗记和复位旗子暗记，可以看到，对付每一起DC-DC，利用时只须要算作是分立的DC-DC去配置就行了。
输出电容建议利用10uF X7R的低ESR陶瓷电容，当输出电压高于2.5V时，建议用一个3.3uH的功率电感。其余，电感的饱和电流该当比电路最大的需求电流大50%以上。
3、PMIC的未来趋势
PMIC技能一贯在不断发展和创新，以知足不断增长的电子市场需求。以下是PMIC领域的一些未来趋势：
1. 更高的集成度
未来的PMIC将进一步提高集成度，将更多功能集成到单个芯片上，以减小尺寸、提高效率和简化设计。
2. 更高的效率
随着能源效率的主要性不断增加，PMIC将连续供应更高效率的电源管理，减少能源摧残浪费蹂躏。
3. 电源密度的增加
PMIC将在不增加尺寸的情形下供应更高的电源密度，以知足高性能设备的需求。
4. 更智能的电源管理
未来的PMIC将借助前辈的数字旗子暗记处理和算法，实现更智能的电源管理。
