所谓的魔改快充充电器，即配置的USB-A接口，但搭配分外设计的USB-A to USB-C线材，也可以支持PD快充，乃至是给轻薄条记本充电都不是问题。而说到魔改快充就不能不提MI小米了，自19年底小米9 Pro标配一款45W快充魔改充电器开始，后续机型一律标配的魔改快充，可以说是小米将这类快充发扬光大。
小米9 Pro、小米10 Pro、小米10至尊纪念版、小米11、小米11 Pro/Ultra手机标配的魔改充电器功率分别为45W、65W、120W、55W和67W，个中小米11标配的55W充电器还是一款氮化镓快充。而只管这些魔改充电器大小各不相同，但风格是统一的。此外Redmi红米旗舰机K30 Pro也开始标配了一款33W快充魔改充电器，进一步壮大了魔改快充家族。
如今米系的魔改快充已经多达6款，以小米坚持为手机标配魔改快充这一策略来看，未来这类充电器也只多不少。那到目前为止这六款魔改快充详细有何不同呢？本日充电头网就给大家带来这六款充电器的拆解比拟，嫌太长的小伙伴可以直接拉到最下面查看比拟列表。
一、充电器外不雅观
红米K30 Pro手机标配的是33W魔改充电器，采取PC阻燃材质白色外壳，表面钢琴烤漆处理，腰身各面之间弧面过渡，机身上没有任何LOGO或是标识，整体洁白光滑，外不雅观设计简洁。
小米9 Pro手机标配的是45W魔改充电器，机身通体白色，外壳采取亮面烤漆处理工艺，光滑洁白；侧面边缘为弧面过度，上手体验好；输召盘面进行磨砂处理，并配有一个USB-A接口，白色舌片。
小米10 Pro标配的是65W魔改快充充电器，采取PC阻燃材质白色机身壳，外壳表面进行亮面烤漆处理工艺，十分整洁光滑，侧身各面之间为光滑弧面过渡，输召盘面配有一个USB-A接口。
小米10至尊纪念版标配120W魔改快充充电器，采取PC阻燃材质白色外壳，整体设计风格简洁，充电器腰身亮面设计，输入输出端外壳磨砂处理，此外配备固定式国标插脚。
小米11手机标配的是55W魔改氮化镓充电器，采取长方体造型，整机尺寸为52.44mm42.19mm28.54mm，腰身亮面，固定式国标插脚，且靠侧边设计。
小米11 Pro和11 Ultra手机都标配的是67W魔改快充充电器，采取PC阻燃材质白色外壳，腰身钢琴烤漆处理，机身正面印有67W字样，输入端配备固定式国标插脚。
二、铭牌
小米33W魔改充电器参数：
型号：MDY-11-EX
输入：100-240V~，50/60Hz，0.7A
输出：5V3A、9V3A、12V2.25A、20V1.35A、11V3A Max
产品已经通过了高通QC3.0认证和CCC认证。
小米45W魔改充电器参数：
型号：MDY-10-EX
输入：100-240VAC，50/60HZ，1.2A
输出：5V3A、9V3A、10V4A MAX、20V2.25A MAX
赛尔康（贵港）有限公司制造，产品已经通过了高通QC3.0认证和CCC认证。
小米65W魔改充电器参数：
型号：MDY-11-EB
输入：100-240V~50/60HZ 1.7A
输出：5V3A、9V3A、11V6A Max、20V3.25A Max
制造商：惠州比亚迪电子有限公司
产品已经通过了高通QC3.0认证和CCC认证。
小米120W魔改充电器参数：
型号：MDY-12-ED
输入：100-120V~50/60HZ 1.7A
输出：5V3A、9V3A、11V6A、20V4.8A
输入：220-240V~50/60HZ 1.7A
输出：5V3A、9V3A、11V6A、20V6A
产品已经通过了高通QC3.0认证和CCC认证。
小米55W魔改氮化镓充电器参数：
型号：MDY-12-EQ
输入：100-240V~50/60HZ 1.5A
输出：5V3A、9V3A、11V5A、20V2.5A
产品已经通过了高通QC3.0认证和CCC认证。
小米67W魔改充电器参数：
型号：MDY-12-ES
输入：100-240V~50/60HZ 1.7A
输出：5V3A、9V3A、11V6.1A、20V3.25A
制造商：赛尔康（贵港）有限公
产品已经通过了高通QC3.0认证和CCC认证。
三、接口
小米33W魔改充电器USB-A口采取橘赤色舌片，前端有分外触点。
小米45W魔改充电器USB-A口采取白色舌片，前端有分外触点。
小米65W魔改充电器USB-A口采取白色舌片，前端也能看到分外触点。
小米120W魔改充电器USB-A口采取橘赤色舌片，前端有分外触点。
小米55W魔改氮化镓充电器采取USB-A口，橘赤色舌片，前端设有分外触点。
小米67W魔改充电器USB-A口橘赤色舌片，前端设有分外触点。
四、协议

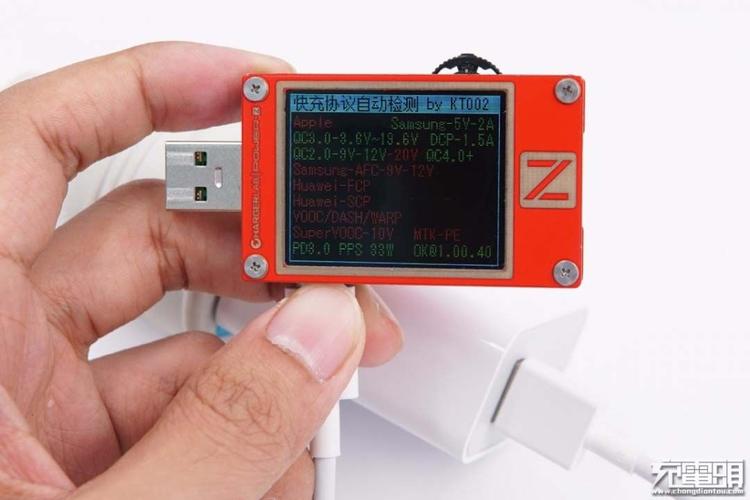

利用ChargerLab Power-Z KT002对搭配了原厂充电线的小米33W魔改充电器进行协议读取，创造其支持QC2.0、QC3.0、QC4.0+、PD3.0以及PPS等充电协议。
PDO报文显示A口还具备5V3A、9V3A、15V1.8A、20V1.35A四组固定电压档位以及3.3-11V 3.00A和3.3-21V 1.30A二组PPS电压档位。
利用KT001测得小米45W魔改充电器的USB-A口支持QC2.0、QC3.0充电协议。
PDO报文显示A口还支持PD3.0快充，还具备5V3A、9V3A、15V2A、20V2.25A四个固定输出档位。即支持最大45W PD快充，同时也支持小米10V4A 40W私有快充。
利用KT001测得小米65W魔改充电器支持QC2.0和QC3.0快充协议。此外充电器本身还支持小米私有快充协议MI ChargeTurbo。
搭配原装线还测得充电器支持PD3.0快充，具备5V3A、9V3A、15V3A、20V3.25A四个固定电压输出档，其余还包含一个隐蔽的11V6A电压，是小米10 Pro 50W专用快充档。
小米120W魔改充电器支持DCP、Samsung 5V2A、QC2.0/3.0和PD3.0协议。
并具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位。此外这款充电器还支持小米11V6A和20V6A私有快充。
小米55W魔改氮化镓充电器搭配原装数据线利用，测得支持Samsung 5V2A、DCP、QC2.0、QC3.0和PD3.0协议。
搭配原装线还可测得USB-A口具备5V3A、9V3A、15V3A、20V2.5A四组固定电压档位，此外还支持小米私有11V5A私有快充档位。
小米67W魔改充电器搭配原装数据线利用，测得充电器支持Samsung 5V2A、DCP、QC2.0、QC3.0和PD3.0协议。
同样搭配原装线还可测得USB-A口具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，此外还支持小米私有11V6.1A私有快充档位。
五、电源芯片
1、电源主控芯片
小米33W魔改充电器主控芯片采取PI SC1711C，小米向PI定制的料号，属于InnoSwitch3-Pro系列，内置PWM主控、高压MOS以及同步整流掌握器，集成度非常高。
小米45W魔改充电器PWM主控芯片丝印5A=S2R，范例的立锜丝印风格，实际型号为RT7752。
小米65W魔改充电器PWM主控芯片是通嘉为小米深度定制专属版本，私印Mi5763B1GS。
小米120W魔改充电器主控芯片为ON安森美NCP1342，这是一颗高频低级PWM掌握器，内置主动X2电容放电和多重完善的保护功能。
小米55W魔改氮化镓充电器PWM主控芯片也是采取安森美 NCP1342。
小米67W魔改充电器PWM主控芯片为通嘉科技定制型号，丝印MI5763K1GS。
2、低级开关MOS管
小米33W魔改充电器主控芯片SC1711C集成了低级开关管。
小米45W魔改充电器低级开关管采取华润微CS12N65F，耐压650V，电流12A，导阻0.54Ω。
小米65W魔改充电器低级开关管采取士兰微SVSP14N65FJHE2，D-Well系列超级结高压MOS，耐压650V，导阻0.26Ω。
小米120W魔改充电器低级开关MOS采取意法STL24N65M2，NMOS，耐压650V，导阻0.25Ω。
小米55W魔改氮化镓充电器采取纳微NV6115 GaN功率器件，内置驱动器以及繁芜的逻辑掌握电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采取56mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。
小米67W魔改充电器低级开关MOS管采取士兰微电子的SVSP14N65FJHE2，D-Well系列超级结高压MOSFET，耐压650V，导阻0.26Ω。
3、同步整流掌握器
小米33W魔改充电器主控芯片INN3278集成了同步整流掌握器。
小米45W魔改充电器同步整流掌握器来自MPS芯源半导体，型号MP6908。
小米65W魔改充电器同步整流掌握器是通嘉为小米深度定制专属版本，私印MI8526。
小米120W魔改充电器同步整流掌握器来自MPS芯源半导体，型号为MP6908A，最高事情频率600KHz。
小米55W魔改氮化镓充电器次级同步整流掌握器也是采取MPS芯源MP6908A。
小米67W魔改充电器同步整流掌握器属于定制型号，丝印MI8526。
4、同步整流MOS管
小米33W魔改充电器同步整流管采取士兰微SVG108R5NAMQ，NMOS，耐压100V，导阻7.2mΩ。
小米45W魔改充电器同步整流MOS管采取AOS万代AON6220，N-MOS 100V 48A。
小米65W魔改充电器同步整流管采取东芝TPH3R70APL，NMOS。100V耐压，3.1mΩ导阻。
小米120W魔改充电器同步整流管采取东芝TPH4R50ANH，NMOS，耐压100V。
小米55W魔改氮化镓充电器同步整流管为东芝TPH4R50ANH，100V耐压，导阻3.7mΩ，适宜于DC-DC转换器，开关稳压器和马达驱动。
小米67W魔改充电器同步整流管采取威兆VSP004N10MS-G，耐压100V，超低导阻。
5、协议芯片
小米33W魔改充电器的协议芯片由小米联合英集芯定制，型号IP2718，USB-A口能够输出USB PD快充协议，也正是通过这颗芯片掌握。
小米45W魔改充电器协议芯片采取伟诠WT6633P，这是少数几个得到高通QC4和QC4+测试认证的PD掌握器，内建USB-PD物理层，Type-C线缆检测，内置稳压器，电压电流监控功能，负载开关掌握。
小米65W魔改充电器协议芯片也是采取的伟诠WT6633P。
小米120W魔改充电器协议芯片也是采取的伟诠WT6633P。
小米55W魔改氮化镓充电器协议IC也是采取伟诠的WT6633P。
小米67W魔改充电器协议IC采取伟诠WT6633P。
充电头网拆解总结
MI小米这6款魔改充电器作为米系旗舰机的标配快充，设计风格是统一的。PC材质白色外壳表面光滑简洁，从小米10至尊纪念版的快充开始，机身上还印有功率标识。统一采取固定式国标插脚和魔改USB-A接口，且都是靠机身一侧布局，USB接口舌片紧张采取白色或橘赤色配色。性能方面，统一支持QC、PD通用快充协议以及小米私有快充协议，都具备5V、9V、15V和20W四组电压档位，此外支持小米私有快充。
通过拆解创造，作为旗舰机的标配快充，这几款充电器无论是用料还是做工上，都是相称可靠的。核心器件来自PI、安森美、通嘉、纳微、英集芯、伟诠等业内有名厂家，诸如伟诠的WT6633P，从小米9 Pro的充电器开始，都是利用的它，足见小米对这款IC的认可程度。其余滤波电容也是来自艾华、丰宾、绿宝石等大品牌。
而通过下表比拟我们创造，小米10 Pro的65W魔改快充和小米11 Pro/Ultra的67W魔改快充虽然分别由比亚迪和赛尔康代工，但各种参数大同小异，都采取了通嘉定制快充方案，士兰微、威兆MOS管，伟诠协议IC，艾华高压滤波电解电容等，可以说后者是前者的功率微调版本。
末了通过一张表格汇总这6款魔改充电器紧张差异，方便大家比拟查看。对付小米一向坚持打造的魔改快充，大家又是怎么看的呢？
