调谐便是通过调度电容的容抗将谐振频率调节到想得到的频率值，也便是将吸收频率调度到与电台发射频率相同，这样就可以欣赏或收听所选频道的节目了。
一、LC谐振电路的基本构造
LC谐振电路分为LC串联谐振电路和LC并联谐振电路两种。
①LC串联谐振电路
下图所示为LC串联谐振电路的构造及电容、电感器件中电流和频率的关系曲线。在串联谐振电路中，当旗子暗记靠近特定的频率时，电路中电流达到最大值，电感L和电容C的串联阻抗达到最小，这个频率称为谐振频率。
下图为不同频率旗子暗记通过LC串联谐振频率后的结果。当输入旗子暗记经由LC串联谐振电路时，根据电感和电容不同的特性，频率越高电感的阻抗越高，高频旗子暗记难以通过电感：频率越高电容的阻抗越小，高频旗子暗记易于通过电容。LC串联谐振电路中，在谐振频率f0处阻抗最小，此频率的旗子暗记很随意马虎通过电容器和电感器输出，此时LC串联谐振电路起到选频的浸染。
②并联谐振电路

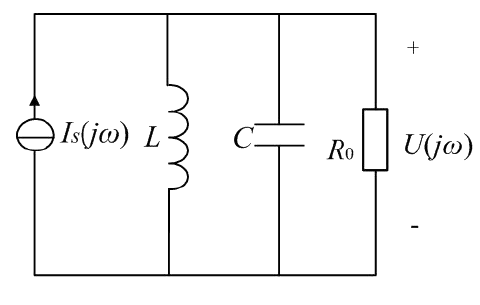

下图所示为LC并联谐振电路的构造及电路中电流与频率的关系曲线。在并联谐振电路中，如果线圈上的电流与电容上的电流相等，则电路就达到了并联谐振状态。并联谐振电路的阻抗对谐振频率达最大值。
下图为不同频率的旗子暗记通过LC并联谐振电路后的状态。当输入旗子暗记经由LC并联谐振电路时，同样根据电感器和电容器的特性，高频旗子暗记易于从电路的电容器通过，而低频旗子暗记则易于通过电感器到达输出端。由于LC回路在谐振频率f0处阻抗最大，该旗子暗记则难以通过(阻抗最大)。
下表所列为并联谐振电路和串联谐振电路的特性：
二、LC谐振电路的识图剖析
一样平常在LC振荡器中多利用LC谐振电路，LC振荡器中有源器件可以是三极管、场效应管，也可以是集成电路。LC振荡器按反馈旗子暗记的耦合办法可分为三类：变压器反馈式LC振荡器、电感反馈振荡器、电容反馈振荡器。个中电感反馈振荡器又称为电感三点式振荡电路或哈特莱振荡器；电容反馈振荡器又称为电容三点式振荡电路或考毕兹振荡器，电容三点式振荡电路又可以分为串联型改进电容三点式振荡器（克拉泼振荡器）和并联型改进电容三点式振荡器（西勒振荡器）。
①变压器反馈式LC振荡电路
下图所示为变压器反馈式LC振荡器的电路图。变压器反馈式LC振荡器又称互感耦合振荡器，由谐振放大器和反馈网络两部分组成，本电路采取共发射极放大器，以LC并联谐振电路作为集电极互换负载。当接上电源时，电流流过L1和VT晶体管集电极，L2会有感应电流，该电流会反馈到晶体管的基极，由于晶体管的放大浸染而形成正反馈，由于L1C具有选频功能，会形成谐振，振荡频率即是L1C的谐振频率, 振荡旗子暗记再通过L1与L3的互感耦合，在负载RL上输出正弦波旗子暗记。
变压器反馈式振荡电路在广播通信设备中的运用非常广泛，在普通收音机的本机振荡电路中也普遍采取变压器耦合振荡电路。反馈是由变压器次级绕组实现的，要知足相位的平衡条件，变压器同名真个接法至关主要。如上图所示，该电路变压器同名真个接法必须依照此种形式进行连接，即反馈旗子暗记与输入旗子暗记同相，知足正反馈的相位平衡条件。
②电感三点式振荡电路
下图所示为电感三点式振荡电路的构造示意图及其等效电路。在 (a)中可以看出，放大器釆用共基极接法，Rb1、Rb2和RE构成直流偏置电路。Cb为互换旁路电容。CE用于隔直，避免发射极直流电位经电感接到电源，从而与集电极 为等电位，使三极管截止无法起振。这种电路的LC并联谐振电路中的电感有首端、中间抽头和尾端三个端点，其互换通路分别于电路的集电极、发射极和基极相连。反馈旗子暗记取自电感上的电压，因此习气年夜将这种电路称为电感三点式LC振荡电路或电感反馈式振荡电路。
电感三点式振荡电路的优点是随意马虎起振，输出电压幅度较大，改变电容C可以使振荡频率在较大范围内连续可调，在须要改变频率的场合运用较广。缺陷是反馈电压取自电感L2,它对高次谐波阻抗大，因而引起振荡回路输出谐波部分增大，输出波形失落真度较大。这种电路适用于波形哀求不高的场合。
③电容三点式振荡电路
下图所示为电容三点式振荡电路及等效电路。图中釆用的振荡管为三极管，Rb1、Rb2和RE构成稳定偏置电路：电容器Cb用于互换旁路；Cc用于隔直 流，避免集电极直流电位经电感接到地。由于三极管的三个电极分别与C1、C2的三个引出点相连接（互换电路），故称为电容三点式振荡器。和电感三点式一样，电容三点式振荡电路也有并联谐振回路。
电容三点式振荡电路的优点是由于反馈电压取自电容C2的两端，它对高次谐波的阻抗小，因而可将高次谐波滤除掉，以是输出波形好，最高振荡频率可达100MHz以上。其缺陷是：调节电容可调节频率，但同时也影响到起振条件，为了保持反馈系数不变，必须同时改变电容C1和C2，较为不便。该电路适用于对波形哀求较高而振荡频率固定的场合。
其余，电阻、电容和电感可以组成的RLC串联谐振电路，如上图所示。在RLC串联谐振电路中，所有的元件中流动的电流值相等。由于感抗和容抗的欧姆值相等，XL和XC两端的电压值相等并且有180°相位差，因此它们相互抵消。由于电感器和电容器的效应相互抵消，以是唯一限定电流的元件便是电阻器，外施电压全部施加在电阻器上，因此可认为本色上是纯电阻电路，电感器的无效功率和电容器的无效功率相抵消。
