前不久充电头网已经拆解过飞利浦一款迷你带折叠插脚20W充电器，不过该产品也有采取不同快充方案生产，那么本日连续对其进行拆解，看看另一套方案的详细信息，以及不同方案下充电器性能是否还相同。
一、飞利浦迷你20W充电器外不雅观
飞利浦这款充电器机身通体白色，腰身圆润，输入端配备可折叠插脚，方便携带。
腰身个中一壁上印有PHILIPS品牌。
相邻侧面上印有充电器参数
型号：DLP3004W/93
输入：100-240V~ 50/60Hz 0.6A
输出：5V3A、9V2.22A、12V1.67A
制造商：深圳市和宏实业株式会社
产品已经通过了3C认证。
USB-C口玄色胶芯不露铜。
利用游标卡尺实测充电器机身长度为48.93mm。
宽度为28.8mm。
厚度为33.78mm。
和苹果20W充电器直不雅观比拟，稍高也稍窄一些。
拿在手上的直不雅观感想熏染。
充电器净重约为51g。
利用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。
此外C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
二、飞利浦迷你20W充电器拆解
将输入端外壳拆开，插脚采取螺丝封装固定，AC导线两端打胶绝缘。
充电器采取高下层小板设计，之间有白色塑料壳进行绝缘隔离。

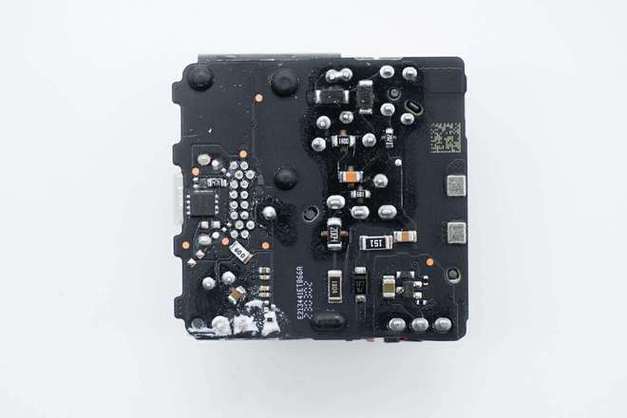

输入端小板背面设有整流桥、主控芯片和光耦。
将两块小板分开，输入端小板正面还设有保险丝、共模电感、滤波电容和变压器等。两块小板通过导线进行软连接，因此分开很随意马虎。
保险丝额定电流2A。
共模电感外套热缩管保护，用于滤除EMI滋扰。
整流桥采取深圳市沃尔德实业有限公司的WRABS20MF。反向峰值耐压1000V，均匀整流电流2A，正向峰值可承受电流55A，正向压降1V，事情温度-55到175℃。这颗软桥通过较软的规复曲线，比较平滑的关断特性，可以降落二极管结电容达到非常少的谐波振荡产生的效果。
沃尔德WRABS20MF规格资料。
两颗高压滤波电解电容规格均为400V 22μF。
工字电感特写。
充电器主控芯片采取诚芯微CX7527C。这是一颗电流模式PWM掌握芯片，内置650V超级硅MOS管，运用于功率在30W以内的方案。
在PWM模式下事情于固定开关频率，这个频率是由内部精确设定。在空载或者轻载时，事情频率由IC内部调度。芯片可以事情在绿色模式，以此来减小轻载时的损耗，提高整机的事情效率，芯片焊盘大面积露铜加锡散热，降落温升。
CX7527C采取了抖频技能，能够有效改进系统的EMI性能。系统的跳频频率设置在音频(22KHz)以上，在事情时可以避免系统产生噪音。内置多种保护，包括逐周期限流保护（OCP），过压保护（VDD OVP），VDD过压箝位，欠压保护（UVLO）， 过温保护（OTP）等，通过内部的软驱动构造可以更好的改进系统的EMI特性。
变压器特写。
亿光EL 357N光耦，用于低级次级通信，反馈输出电压。
蓝色Y电容特写，焊脚套有绝缘管。
输入端小板背面设有次级同步整流芯片。
正面设有输出滤波固态电容和协议芯片。
次级同步整流芯片同样来自诚芯微，型号CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松知足6级能效，是肖特基的空想更换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降落温度，提高转换效率。
诚芯微CX7538B 支持开关电源的CCM/QR/DCM模式，非常适宜3.3~12V快充同步整流利用，内置耐压60V，11mΩ的同步整流管，可供应3A输出。比肖特基效率最高提升6%，事情电压范围宽，外围元件非常大略，在宽电压运用时，外围只需一颗电容。
输出滤波固态电容采取永铭NPX系列，规格为16V 470μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。
充电头网理解到，永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品利用，此外还被运用在小小黑、品胜、邦克仕等品牌20W迷你充上，得到客户同等认可。
USB PD协议芯片采取云矽半导体XPD720，这款芯片已经通过了USB PD3.0认证，TID：3479，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降落本钱。采取ESOP8封装。
云矽半导体XPD720资料信息。充电头网拆解理解到，云矽半导体XPD系列快充协议芯片已被遐想20W 1A1C快充插座、傲基20W PD快充充电器、倍思20W迷你PD快充、海陆通20W PD快充、傲基1A1C 32W快充、奥睿科20W USB PD快充、乐奇领先20W PD快充等多个品牌的数十款产品采取，捉住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量打破千万颗。
USB-C母座特写，过孔焊接。
全部拆解完毕，来张百口福。
充电头网拆解总结
飞利浦这款充电器无论是外不雅观、尺寸还是性能，都和之前拆过的那款一样，也便是说不管买到的是哪套方案做出来的这款充电器，利用体验感都没有差别，可以放心利用。充电器支持QC 、FCP、AFC、PD快充协议，能给市情上大部分手机进行快充。
充电头网进一步拆解创造，充电器就连内部构造设计也是一样的，设计输入输出小板，夹层间放置电容、变压器等元器件。这款充电器采取的是诚芯微CX7527C+CX7538B高集成快充方案，协议芯片采取云矽半导体XPD720。整体集成度高，外围简洁，可以加速产品的上市周期，担保货源充足。
