对付利用支持快充的 Apple Watch 用户而言，由于原装充电器破坏或存在异地充电等需求，须要花大价钱购买上述充电器才能得到快充体验。更雪上加霜的是，Apple Watch S7 及后续型号无法兼容旧款快充充电器，选择面进一步缩窄。
若是转而利用第三方磁吸充电器产品，不仅充电速率很慢，而且可能会涌现充不上电、永劫光无法充满、发热严重等情形，乃至会随着 Watch OS OTA 升级涌现充电器不兼容的问题，充电体验无法得到保障。
而近期，充电头网收到了来自锦弦（三少）的多款 Apple Watch 快充方案，在业内率先实现了 Apple Watch 快充技能的“破解”，不仅在快充速率上媲美原装充电器，而且办理了无法充电、无法充满电、发热严重等利用痛点，下面充电头网为各位详细先容这几款充电器的亮点特色。
首先先容这款 Apple Watch 3.3W 快充方案，作为 Apple Watch S7 原装充电器（A2515）的平替，这款方案不仅可以实现 Apple Watch S7 及后续产品 3.3W 快充，而且可以实现 Apple Watch S6 及前代产品 2.5W 快充，实现 Apple Watch 系列快充全兼容。
先来看外不雅观部分，Demo 自然是没有包装的，裸板得手。
磁吸充电座正面采取标准设计，表面哑光处理，中央微微内凹，便于 Apple Watch 磁吸对位。
背面和侧面采取与原装充电器相同的一体式铝合金材质外壳，坚固而质轻。
充电器输入端采取 USB-A 口，PCB 板正面焊接有无线充电发射芯片和两颗切换 MOS 管，右上角焊接一颗降压芯片。
PCB 板背面焊接有充电认证芯片，四颗三极管用于 MOS 管驱动。
PCB 板正面无线充电发射芯片型号为锦弦 QC2506，是一款高度集成的无线功率发射器 SOC 办理方案，个中包含数字微掌握器和仿照前端（AFE）。微掌握器集成高性能32位数字内核、大内存以及外围设备。 AFE 包括全桥功率 MOSFET，电流感应放大器，通信解调器，线性稳压器和保护电路。
锦弦 QC2506 支持各种类型的无线发射器，包括 WPC V1.2.4 中定义的扩展功率配置（EPP）和基线功率配置（BPP）。
锦弦 QC2506 集成了 CC 和 DP/DM 接口，芯片可通过 CC1/CC2 或 DP/DM 接口从适配器要求高压，从而支持 EPP。QC2506 通过连续监视输入电压和输入 DC 电流来支持异物检测（FOD）。此外，QC2506 还支持输入低电压锁定（UVLO），过流保护（OCP）和过温保护保护（OTP），从而提高无线充电系统可靠性。
PCB 板背面充电认证芯片实际型号为锦弦 9906，利用 I2C 接口进行通信，从地址 0x10，最高时钟速率 400KHz。
锦弦 9906 采取宽事情电压设计，支持 2.5~5.5V 事情电压，参考事情电压为 3.3V。 锦弦 9906 可供应 DFN8 3x4x0.75mm 和 DFN8 2.5x2.5x0.75mm 两种封装。
利用锦弦 Apple Watch 3.3W 快充方案，在 Watch OS 8.6 版本下对 Apple Watch S7 进行充电测试。可以看到开机走完动态码后，峰值充电电流达 650mA，峰值充电功率可达 3.3W，50分钟即可从 0% 充至 80%。
利用锦弦 Apple Watch 3.3W 快充方案，在 Watch OS 8.5 版本下对 Apple Watch S6 44mm 进行充电测试。可以看到充电前半程峰值充电功率达 2.3W，55分钟旁边充电功率缓慢低落直至充电结束。
充电头网获悉，除了本次展出的 USB-A 口形态产品之外，锦弦还推出了采取同款方案的 USB-C 口产品，已经实现量产。
Apple Watch 2.5W 快充方案解析除了上文先容的面向 Apple Watch 3.3W 快充方案，锦弦还推出了一款 Apple Watch 2.5W 快充方案，为旧款充电器供应上位替代。
锦弦 Apple Watch 2.5W 快充方案供应 USB-C 口和 USB-A 口两种形态可选。
USB-C 口形态充电器外不雅观与原装C口充电器类似，无线磁吸充电区域中间为凹陷设计，采取原装同款一体式铝合金材质外壳。
USB-A 口形态充电器外不雅观与原装A口充电器同样十分相似，无线磁吸充电部分采取原装同款一体塑料外壳，表面亮面处理。
锦弦 Apple Watch 2.5W 快充方案输入端子如上图所示，比较 3.3W 快充方案外围电路更为简洁，体积也更加小巧。
2.5W 方案 PCB 正面无线充电发射芯片丝印 6L813，实际型号为锦弦 QC2504，是一款高度集成的无线功率发射器 SOC 办理方案，个中包含数字微掌握器和仿照前端（AFE）。微掌握器集成高性能32位数字内核、大内存以及外围设备。 AFE 包括全桥功率 MOSFET，电流感应放大器，通信解调器，线性稳压器和保护电路。
锦弦 QC2504 集成了 CC 和 DP/DM 接口，芯片可通过 CC1/CC2 或 DP/DM 接口从适配器要求高压，从而支持 EPP。QC2504 通过连续监视输入电压和输入 DC 电流来支持异物检测（FOD）。此外，QC2504 还支持输入低电压锁定（UVLO），过流保护（OCP）和过温保护保护（OTP），从而提高无线充电系统可靠性。

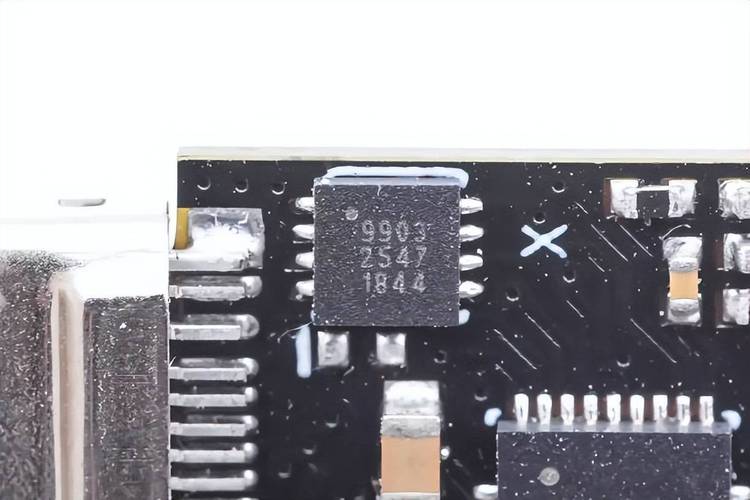

PCB 板背面充电认证芯片实际型号为锦弦 9903，利用 I2C 接口进行通信，从地址 0x10，最高时钟速率 400KHz。
锦弦 9903 采取宽事情电压设计，支持 2.5~5.5V 事情电压，参考事情电压为 3.3V。 锦弦 9903 可供应 DFN8 3x4x0.75mm 和 DFN8 2.5x2.5x0.75mm 两种封装。
利用锦弦 Apple Watch 2.5W 快充方案，在 Watch OS 8.3 版本下对 Apple Watch S7 进行充电测试。可以看到在85分钟前充电峰值功率保持在 2.4W 旁边，85分钟后充电功率缓慢低落直至充电结束。
将 Apple Watch S7 升级至 Watch OS 8.5 版本后，利用锦弦 Apple Watch 2.5W 快充方案进行充电测试，可以看到经由 OTA 升级后充电表现无明显变革。
利用锦弦 Apple Watch 2.5W 快充方案，在 Watch OS 9.0 版本下对 Apple Watch S6 44mm 进行充电测试。可以看到充电前半程峰值充电功率达 2.3W，50分钟旁边充电功率缓慢低落直至充电结束。
利用锦弦 Apple Watch 2.5W 快充方案，在 Watch OS 8.3 版本下对 Apple Watch S3进行充电测试。可以看到充电前半程峰值充电功率可达 2W，80分钟旁边充电功率缓慢低落直至充电结束。
利用锦弦 Apple Watch 2.5W 快充方案，对 Apple Watch S2进行充电测试。可以看到在充电前半程峰值充电功率可达 2W，70分钟旁边充电功率缓慢低落直至充电结束。
充电头网总结目前市情上的 Apple Watch 磁吸充电器紧张分为原装磁吸充电器、MFi 磁吸充电器、第三方磁吸充电器三大类，个华夏装和 MFi 磁吸充电器价格普遍偏贵，而第三方磁吸充电器在充电体验上大打折扣。
锦弦这次推出的多款 Apple Watch 充电方案，不仅能实现 Apple Watch 的快充功能，还办理了第三方充电器普遍存在的无法充电、无法充满电、发热严重等利用痛点，为市场供应了多款极具性价比的 Apple Watch 快充办理方案。
