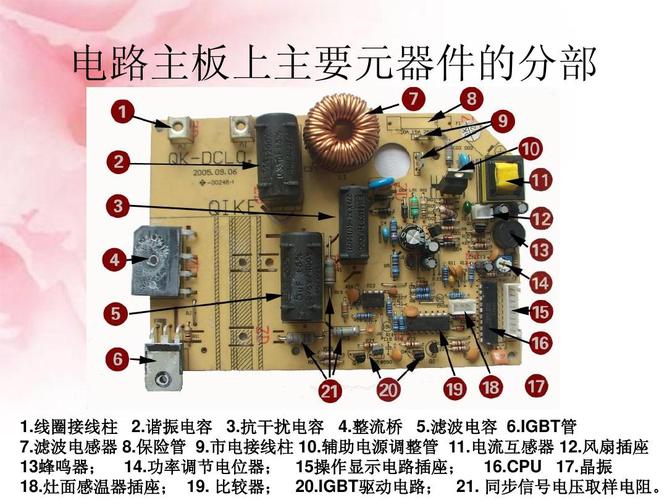

虽说电磁炉很常见，个中的元器件也是一样平常电路中都利用的，但对付很多初学者来说，也不一定都认识或理解其功能。
认识和节制电磁炉各元器件的名称，符号，以及在电路中的功能，是非常有必要的
1，数码管
这是在电磁炉掌握面板上，显示电压，功率，韶光等等信息，有专门的IC驱动
2，如图所示是蜂鸣器
是一个发声元件，开关机，以及电磁炉非常时报警声便是它发出的，很少坏
3，5uF滤波电容
这个元件大名鼎鼎，紧张是滤除电源电流中的杂波或毛刺，是电流变得顺滑纯净。破坏或容量降落都会引起电磁炉事情非常。
4，0.2uF谐振电容
这也是一个易损件，它和下面要先容的励磁线圈共同组成LC振荡电路。容量降落或破坏，都会造成电磁炉不加热或加热功率变小。
5，电感线圈
也是用来滤波的，电感线圈特点是通直阻交。很多时候和电容合营利用
6，线圈盘（励磁线圈）
也便是励磁线圈，由多股铜线绕制而成，电磁炉中核心元件之一，紧张靠他在在铁质锅底产生涡流达到加热的目的。
7，热敏电阻
在励磁线圈的中心，上面涂着散热硅胶，和面板打仗，感应来自炉面温度，如果炉面温度过高，热敏电阻的阻值发生变革，这时候，电磁炉就会启动过热保护。
8，功率管
也便是我们常说的IGBT，核心元件，形象的说，IGBT便是一个开关，一直的开和关，和励磁线圈，0.2uF谐振电容一起组成LC逆变振荡电路。
易损件，常说的炸机便是烧IGBT了，伴随着保险管一块烧。
9，整流桥堆
把互换电变成直流电的元件，一样平常和功率管一起装在一块散热片上，但把稳和功率管差异：整流桥有四个脚，两个互换输入脚，一个正，一个负输出脚。易坏元件之一，烧坏后，全体电磁炉都没电。
10，IC掌握芯片
芯片种类很多，详细功用也不一样，每种IC都有不同的内部电路图，想要知道其功用，就要知道其引脚定义，可以通过查资料
11，康铜丝取样电阻
这种电阻的阻值小，电流取样用，实在便是一根铜丝。
12，还有LED指示灯，各种电阻，电容，保险管，我就不再这里逐一列出了
这里附一张电磁炉中常见元件代码，图形符号图片，大家可以看看
