运用处景视听器材（音箱、电视、录影机、碟机）家庭电器（凉气机、电风扇、电灯）其他红外线遥控产品编码标准

红外吸收头的型号有很多HS0038、VS1838B等，功能大致相同，只是引脚封装不同。

红外吸收有几种统一的编码办法，采样哪种编码办法取决于遥控器利用的芯片，吸收头收到的都是一样的。

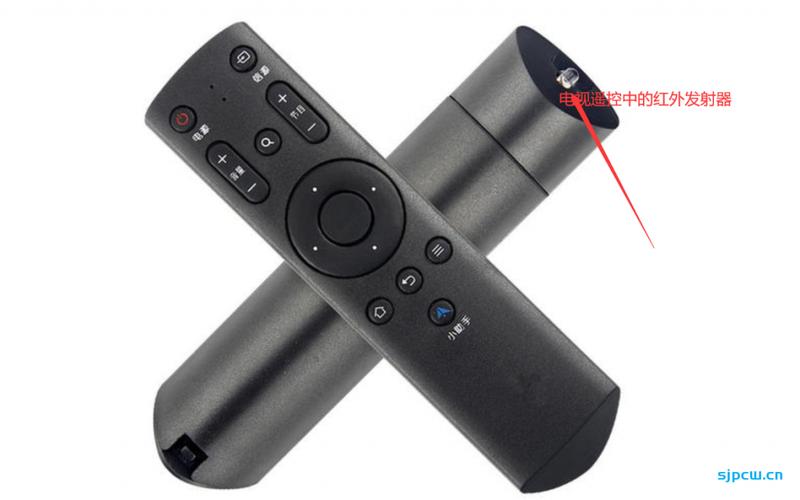

电视遥控器利用的是专用集成发射芯片来实现遥控码的发射，常日彩电遥控旗子暗记的发射，便是将某个按键所对应的掌握指令和系统码（由0和1组成的序列），调制在38KHz的载波上，然后经放大、驱动红外发射管将旗子暗记发射出去。

不同公司的遥控芯片，采样的遥控码格式也不一样，较普遍的有两种，一种NEC标准，一种是PHILIPS标准。

NEC标准： 当某个键按下时，系统首先发射一个完全的全码，如果按键超过108ms仍未松开，接下来发射的代码（连发代码）将由起始码(9ms)和结束码(2.5ms)组成。

一个完全的全码 = 勾引码 +用户码 +用户码 + 数据码 + 数据反码。

个中，勾引码高电平9ms，低电平4.5ms；

用户码和数据码共32位；个中前16位为用户识别码，能差异不同的红外遥控设备，以防止不同的机种遥控码相互关扰。
后16位数据码为8位的操作码和8位的操作反码，用于核对数据是否吸收准确。

吸收端根据数据码的不同做出相应的动作。

连发代码是在持续按键时发送的码。
它奉告吸收端。
某键是在被连续的按着。

PHILIPS标准： 逻辑“0”和逻辑“1”的定义。

我们利用的遥控器模块利用的是NEC标准，当我们点击红外遥控器上第一个按键Ch- 时，用示波器丈量VS1838B的OUT引脚，示波器中抓取的旗子暗记如下：

我们可以看出跟下图标准的NEC协议的范例脉冲链的定义是同等的：

上图为NEC协议的范例脉冲链。
协议规定低位首先发送。

首先发送9ms+4.5ms的勾引码，接下来是两字节用户码，第三字节是数据码（按键码），用来判断按键值，第四字节是数据反码，可以用来校验，提高按键的准确性。

把稳： 我们会创造上面两个图中波形的高低电平 实际上是相反的，由于红外吸收头将38K载波旗子暗记过滤，吸收到的波形刚好与发射波形相反。

难点：数据0和1的判断： 所谓的解码便是一个区分脉冲宽度的过程。
红外旗子暗记的“0”和“1”是通过脉冲持续韶光的是非来区分的，NEC标准的“0”和“1”的定义如下：

勾引码：9ms 的载波+4.5ms 的空闲。
比特值“0”：560us 的低电平+560us 的高电平。
比特值“1”：560us 的低电平+1.68ms 的高电平。

VS1838B 这个红外一体化吸收头，当收到有载波的旗子暗记的时候，会输出一个低电平，空闲的时候会输出高电平。

与VS1838B连接:

与USB转TTL串口相连： 用于打印调试信息

按红外遥控的各个按键，串口打印输出各个按键值如下：

对红外遥控器键码值整理如下：

下面视频中抓取的是第一个按键的脉冲旗子暗记：

我们通过不雅观察视频创造它的四个字节的数据如下： 00000000 11111111 10100010 01011101

个中: 头两个字节00000000 11111111，即用户码，值为：0x00FF； 第三个字节便是Command命令字，10100010，这个数字对应十进制便是162，对应16进制便是0xA2。

一样平常我们就利用第三个字节的值，进行不同的功能定义。
第四字节01011101，可以看出与第三字节10100010互为反码。

但是我们通过上面NEC编码部分的先容可知，NEC协议规定低位首先发送。
以是上面打印输出的162（10100010），须要高低位反过来，即第一个按键的二进制真实编码为：01000101，即十六进制的0x45。

我们将所有的按键重新打算，所有编码就能够得到网上的按键编码图了。

实在我们只要每个按键能准确得到一个不同键码值，然后程序中根据不同值，实行不同流程即可，对付“CH-”键码值是162还是0x45，实在对功能的实现没有影响。
