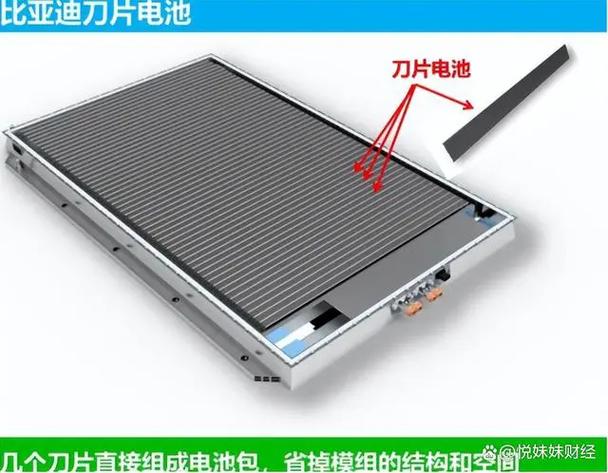

最近颇费了一番周折，拜托朋友拿到刀片电池的板子。能实际看到这些板子还是比较有趣的，跟大家分享一下。目前更新的信息如下：
CMU一共有11个，分了两种类型，AFE芯片采取的是美信的MAX17853，14通道采集，隔离器件选用的是C:P0612均衡电阻选取的是20欧姆的宽边电阻，这个20欧姆的大标签实在是指的是宽边电阻一共14个Shunt的接口和3个继电器掌握是整合在一起的BMU的掌握芯片采取了AURIX™ TC23xL 系列的SAK - TC234L图1 电池管理系统概览
我把紧张芯片在图上标识出来了，供大家参考。
（图片来自网络侵删）
图2 BMU的紧张器件
下图是现在这代BMU的紧张部件的框图。比较上一代的设计，紧张的变革是从DCDC+LDO转变为SBC芯片，把一起CAN整合了。单片机从MC9S12XET256MAL转换为SAK-TC234L。我估计针对铁锂的算法对打算能力的哀求还是有差异的，而且从EEROM改为了8MB的Flash，可能有一些标定的数据在。
图3 当前一代的BMU设计
备注：上一代的电源芯片紧张包括TPS54260、LT3471和TPS39801
两者之间的差异，还有低边开关的电路设计（74HC595D），这次采取了HSD+LSD的办法，把大量的仿照量输入和状态检测去掉了。把Shunt的接口和AFE的UART通信接口集成起来了。
备注：上一代有一个Daisy Chain转换到CAN的通信转换模块
图4 上一代BMU的设计
小结：本日扁桃体发炎，大略写一下，供各位读者参考
