本日朋友溘然发来四个光模块，问我多少钱，我一看型号，还真不是太熟习，以为他有需求呢，呵呵，于是乎赶紧四处搜索该模块型号信息，并讯问了武汉和深圳的朋友。

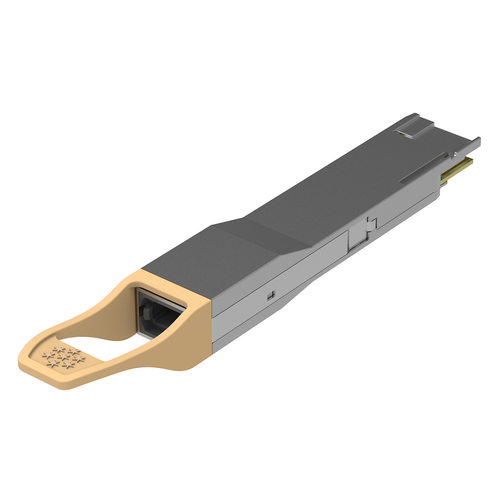

「原创」来一路熟习一下同伙发来的光模块_光纤_模块「原创」来一路熟习一下同伙发来的光模块_光纤_模块通讯

首先，我们看第一张图，连个型号都没给出，只好搜索“AFBR 57E6APZ”，还真有结果：

（图片来自网络侵删）

原来这是Broadcom (博通)的光模块，从上图可以看出来，环球彷佛只有一家有货（☺），哈哈...

博通公司（Broadcom Corporation）是高度集成半导体办理方案的领先供应商，这些办理方案用于宽带通信和语音、视频和数据做事的联网。
该公司致力于设计、开拓和供应采取数字、仿照及射频（RF）技能的完全部系芯片（SoC）办理方案，以及干系硬件和软件系统级运用。
其多样化的产品组合针对每个紧张宽带通信市场，并包括用于数字电缆及卫星机顶盒，高清电视（HDTV），有线及DSL（数字用户线路）调制解调器和住宅网关，高速传输和本地交流，城域、广域及存储网络，家庭和无线网络，蜂窝和卫星无线通信，IP语音（VoIP）网关和电话系统，宽带网和安全处理器以及系统I/O做事器的办理方案。

Broadcom (博通) 官方网站： http://www.broadcom.com/

AFBR-57E6APZ 中文资料规格参数

产品概述

Low Power 125MBd SFP Transceiver for Fast Ethernet & FDDI

The Broadcom AFBR-57E6APZ is a low power, 125MBd small form-factor pluggable (SFP) fiber optic transceiver module device designed for Fast Ethernet and fiber distributed data interface (FDDI) applications. The device has an LC duplex connector optical interface and a digital diagnostic monitoring interface (DMI).

The AFBR-57E6APZ is compatible to the SFF-8074i for conventional SFP interface and the SFF-8472 for DMI. By way of 2-wire serial communications as defined in the SFF-8472 MSA, the AFBR-57E6APZ can provide real time information on temperature, LED bias current, LED average output power and receiver average input power. The device also has the ability to monitor the receiver loss of signal (RX_LOS).

Features

.Low power consumption: 255 mW (typ), 405 mW (max)

.Industrial operating temperature: -40 °C to +85 °C

.Link distances up to 2 km

.Operates on 50/125um and 62.5/125um multimode fiber (MMF)

.LC duplex connector optical interface

.Built-in DMI providing real time information on temperature, LED bias current, LED average output power and receiver average input power

.Squelched receiver outputs

.Bail de-latch

.Hot plug capability

.Compatible to SFF-8074i and SFF-8472 MSA specifications

.Compatible with 100BASE-FX version of IEEE 802.3u

.RoHS-compliant and lead-free

以上是关于国外的这款光模块，你看到价格了吗？RMB ¥366.363（含税），交货韶光须要六周，关键是从美国发货。

接着我们看第二个光模块，它的型号为：GTLS-1303-2M-DIK，我们从网上搜索到如下图：

我们看第二个光模块参数，型号虽然后缀不同，但是我们大概的参数就已经明了：1、SFP多模光模块；2、百兆光模块；3、1310nm波长；4、传输间隔：2KM；5、光纤接口：LC。

LC多模光纤跳线

至于DIK是啥意思？有朋友预测：D是DDM， I是工业级，K是客户；又或者ik便是客户公司缩写；

SFP光模块参数中DDM缩写是：Digital Diagnostics Monitoring，即数字诊断监测，是SFP光模块中利用的技能，以便用户能够监控SFP的实时参数。
这些参数包括光输出功率，光输入功率，温度，激光偏置电流和收发器电源电压等。
DDM接口是GBIC规范中定义的串行ID接口以及SFP MSA的扩展。

DDM接口还可以使终极用户具有故障隔离和故障预测的能力，具有DDM的光纤收发器有助于确保业务能够主动预防网络掩护并确保业务连续性。

大家把稳到没有，朋友发来的光模块都是多模的，都须要上面的光纤跳线。
你仔细留神会创造这句话：

Operates on 50/125μm and 62.5/125μm multimode fiber (MMF)。

事情于50/125微米和62.5/125微米多模光纤(MMF)

在光纤通信理论中，光纤有单模、多模之分，差异在于： 1. 单模光纤芯径小（9μm旁边），仅许可一个模式传输，色散小，事情在长波长（1310nm和1550nm），与光器件的耦合相对困难 2. 多模光纤芯径大（62.5μm或50μm），许可上百个模式传输，色散大，事情在850nm或1310nm。
单模和多模光纤最大的差异便是传输间隔问题，一样平常多模2KM内，单模就没什么限定了，以前设备的本钱多模的要高一点，但是现在单模的光纤轻微便宜一点，设备价格也差不多，你只须要用一对光电转换器就OK了。

通过搜索确实学到了不少东西吧，累了吧！
溘然，微信发来，如下图。

Oh my god！
白忙活一场，嘻嘻。
就当学知识了，你学到了哪些？
