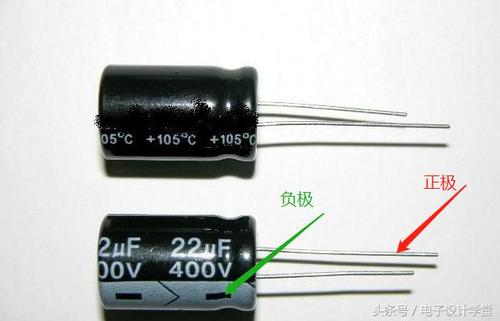

一些常见的电容
去耦电容
上图是 STM32系列的一个 最小事理图局部，这个MCU 须要5路 3.3V为其供电，它的 3.3V 一样平常是由 LDO（低压差线性稳压器）来供电的，例如 LM1117。
一样平常来说LDO（低压差线性稳压器）它是比DC-DC转换器（比如TPS5430）能够为芯片供应更加稳定的电压，但是即便如此，对付高哀求芯片来说，LDO供应过来的电源电压的稳定性仍旧存在不稳定性。因此我们为理解决这个问题，我们须要在芯片的供电引脚阁下添加去耦电容。来办理问题，这个电容的浸染它是接管供电电源电压中的高频互换身分，将高频互换身分勾引到地线，进而使芯片能够得到更加稳定可靠的直流电压。因而，去耦电容务必尽可能的靠近芯片的管脚位置放置。
为什么很多时候都要放一个 0.1uF ？
当学习电源的完全性的时候，我们很多时候用的电容模型，如下面所示：
当电源电压频率比较低的时候，我们知道电容在电路起到紧张的滤波功能，但是随着频率逐渐的升高，这里面电感身分的浸染越来越变得不可忽略，并且在某一特定频率点后开始霸占主导的地位。达到这个频率点的时候，电容的滤波效果就会逐渐减弱。因而，在高频率的时候，电容的滤波特性它不再是很纯挚的电容一种性子。实际电容的滤波曲线，如下图所示。
通过上面这个图可以看出，我们为了达到最好的滤波，肯定是希望处于最底端，那就是曲线的最低点，由于这样能够非常有效地滤除掉特定频率段的滋扰成分。但是，当频率逐渐升高时，0.1uF的电容的滤波效果会越来越不如0.01uF的好。当连续升高频率的话，我们可能还须要选择更加小的容值的电容来达到良好的滤波效果。
因此为理解决这个问题，我们看到好多事理图都是采取多阻值电容并联的这样一种办法。通过并联好几个不同容值的电容，来扩展滤波器的频率范围大小，来更好的优化滤波效果。这样的话，我们便可以在更大的频率范围内得到更加好的一个滤波浸染。
本日先分享到这里，看懂的朋友麻烦点赞哦，和小白朋友们一起发展。
