不说那么多了，篇幅有限我们来看一下这个事理图

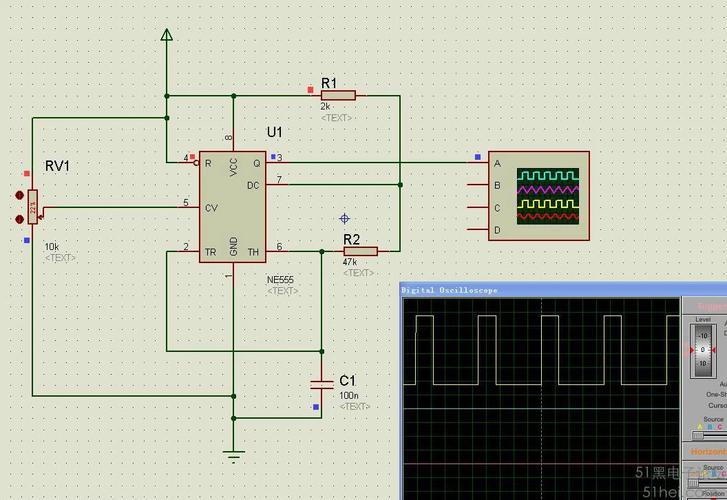

矩形波发生电路
上述事理图我们可以很清楚的看到我们所利用的元件，紧张核心芯片NE555定时器，两个电阻，分别为1K欧姆的R1还有220欧姆的R2，还有一个电容C1，实在这三个元件决定这我们这个设计结果，包括设计的频率还有占空比，实在我们这个元件参数带进去打算的话是产生旗子暗记频率为1KHZ，占空比为84.7％，这是理论值，由于元件参数有偏差实际丈量的时候会不同。
（图片来自网络侵删）
利用部分材料
上述图片是我们利用的部分材料，但包括绝大部分了，怎么样是不是以为不难制作，我也把实物制作了出来并对理论值进行了实际检测，我们先来看下制作图片
正面图
反面图
制作成功之后我们也用到洞洞板的很少一部分，在一开始我们就提到这个占空比还有矩形波频率可调，至于这个频率还有占空比是怎么打算的呢？我把这个公式见告大家f=1/(0.7(R1+2R2)C1),f为旗子暗记的频率，q=(R1+R2)/(R1+2R2)，q即为占空比，通过这个公式我们可以选择适当的元件产生我们所须要的频率包括占空比。
通过上述公式我们也可以把电路图上的元件带入到公式算出f=1KHZ，q=84.7％，这个是个大约值，我们用示波器检测一下
上图把所有丈量结果都展示出来了，频率我们可以看到1.012KHZ，占空比83.6％，和我们理论值很附近，看来我们方案没有缺点，还有旗子暗记波形也是不错的，我也拍了下来，大家可以参考一下
