一、绿巨能63W 2A1C三口快充充电器TC-019外不雅观
绿巨能这款2A1C充电器依旧采取范例的白绿配色外包装，正面左上角是“llano”品牌logo，中间印有“电源适配器”，非常简洁。
背面标注有产品信息，充电器已经通过了3C认证。
侧面印有“多重保护”、“方案严谨”、“性能稳定”字样。
打开包装，内部利用纸质支架保护充电器本体。
包装内含：充电器、产品合格证、保修卡。
llano绿巨能这款充电器采取PC+ABS材质的纯白色外壳，并且采取了带有磨砂质感的表面处理工艺，侧身为弧面过渡。正面中间印着llano的品牌logo。
输出端配有2A1C三个输出接口，均为白色胶芯。
充电器配备可折叠国标插脚，收纳方便。在出差时，纵然和条记本电脑、平板放在一起，也不会由于插脚刮伤设备。
插脚端标注产品规格参数信息。产品名称：旅行充电器产品型号：TC-019输入：110-240V~ 50/60Hz 1.5AUSB-A双口输出：5V/3.4AUSB-A单口输出：5V/3A、9V/2A、12V/1.5AUSB-C口输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A 45W（Max）总输出电流：6.4A Max总输出功率：63W Max制造商：东莞市和创绿能电子科技有限公司产品目前已经通过了CCC认证。
和苹果61W USB PD充电器比较，绿巨能63W三口充电器稍小。
厚度比一元硬币直径稍大。
净重约为163g。
利用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0和QC3.0快充协议。
利用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0、Samsung-AFC、Huawei-FCP、Huawei-SCP快充协议。
除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A 五组固定电压档位，以及3.3-16V/3A一组PPS电压档位。
二、绿巨能63W 2A1C三口快充充电器TC-019拆解
从充电器插脚侧拆开充电器外壳，输入端插脚采取弹片打仗式给PCB板供电。
插脚端常见的塑料板封装设计，弹片利用固定柱固定。
将PCB板取出，机身壳两边是凹槽设计，用来固定PCB板。PCB板上端覆盖了大块的铜板，用于均匀散热，此外铜质散热片靠近次级电路的部分利用马拉胶带包裹绝缘。
PCB板背面同样利用了大面积的散热片，采取金属片搭配绝缘档板和马拉胶带，紧密贴合在背面的贴片元器件上，使热量均匀扩散。
将金属散热片拆掉，可以看到变压器、共模电感和固态电容周围的空隙均打胶进行固定和导热。

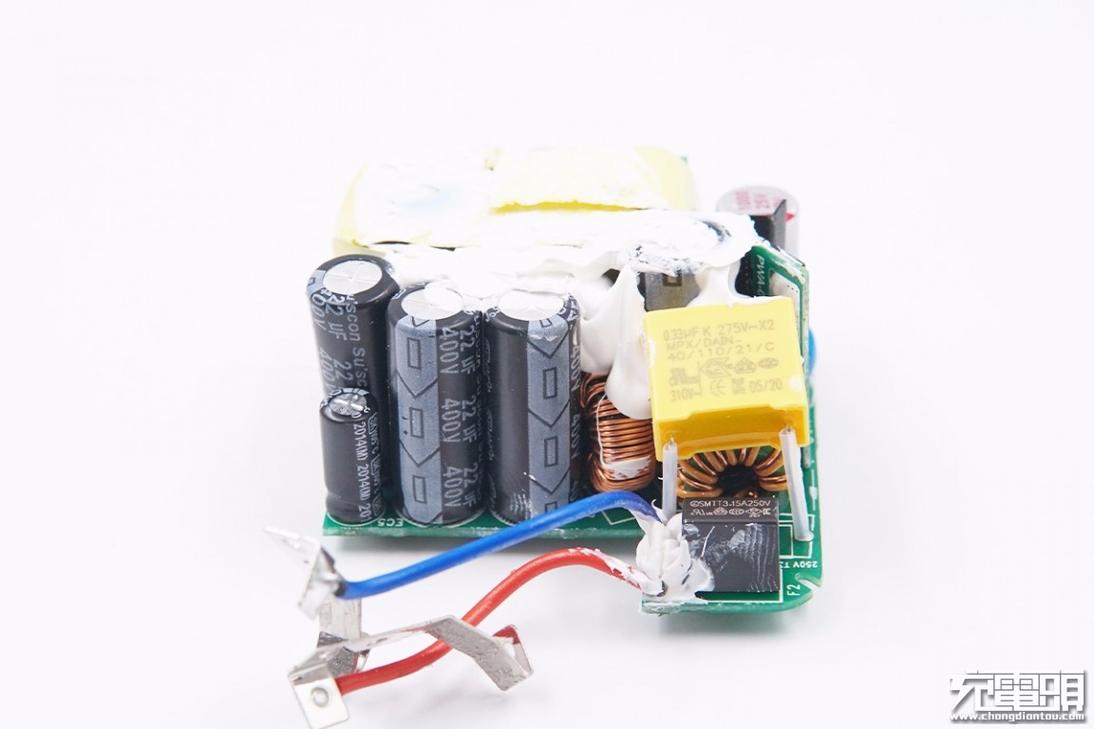

输入端滤波用了6颗铝电解电容，并且焊接的整整洁齐，看上去很舒畅。此外还有延时保险丝、安规X电容和共模电感这几个元器件。
侧边上焊接有低级开关MOS和PWM主控芯片供电电容，并且注胶固定。
另一侧上是次级同步整流MOS、两颗输出滤波固态电容、次级端共模电感。
2A1C三个输出接口采取协议小板垂直焊接在主控PCB板上，此外协议小板上还焊接有两颗降压电感和一颗固态电容，均打胶进行固定。
下面我们从输入端开始详细先容这些元器件。
延时保险丝，规格为3.15A 250V。
安规X电容，容量0.33μF，来自DGCX东莞市成希电子有限公司。
后面是共模电感，磁芯绿色漆，用于滤除EMI滋扰。
最边角的低级滤波电解电容，规格为400V 22μF。
中间的三颗电解电容体积较小，规格均为400V 15μF。
末了两颗电解电容，规格为400V 22μF。六颗电容均由CyXincon供应，总计111μF。
低级开关MOS管，丝印K27266。
PWM主控芯片供电电容，规格为50V 10μF。
变压器特写，上面贴有信息标签，下面看看输出端情形。
电容阁下的的次级同步整流MOS管。
拆下来可见详细的型号，恒泰柯HGB059N12SL，TOP-220封装。
恒泰柯HGB059N12SL详细规格资料。
初次级之间的输出抗滋扰Y电容。
两颗输出滤波固态电容来自JSH益阳万京源，规格分别为820μF 25V和330μF 25V。
里边的输出滤波固态电容，规格为220μF 16V。
协议小板上的输出滤波固态电容同样来自万京源，规格为330μF 25V。
输出端共模电感，用于滤波。
两颗降压电感，磁芯玄色漆。
协议小板背面焊有两颗芯片。
次级协议IC，型号SW3516H，来自珠海智融。这里作为USB-C口的降压掌握和协议识别。
这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完全的高性能多快充协议双口充电办理方案。可广泛运用于USB PD双口快充车充、USB PD双口快充充电器以及USB插排等产品。
通过充电头网拆解创造，SW3516还被iClever USB PD充电器、倍思USB PD双口车充、魔狐USB PD3.0 PPS快充车充采取。
另一颗掌握芯片同样来自智融，型号为SW3513。该芯片支持双A口任意口快充输出，支持双口独立限流。 其集成了5A高效率同步降压变换器，支持 QC/AFC/FCP/SCP/PE/SFCP/低压直充等多种快充协议， CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完全的高性能多快充协议办理方案，多用于车充领域。
这款充电器采取一颗智融SW3513实现两个USB-A接口的降压掌握和协议识别。充电头网理解到，智融SW3513此前已被绿巨能PD100W条记本移动电源采取。
协议小板正面，将三个遮挡视线的输出接口拆掉。
除了两颗差模电感和固态电容之外，协议小板上还有5颗来自锐骏半导体的MOS管，型号为RUH4040M2。USB-C接口阁下一颗，两个USB-A接口阁下各有两颗。
Ruichips锐骏RUH4040M2详细资料。
降压电感阁下，丝印8205。
另一颗降压电感阁下，丝印8205。
下面再来看看PCB板背面的情形。
输入端采取两颗ABS210整流桥，用于均摊发热，下面为输入共模电感的尖端放电针。
充电器PWM主控芯片，昂宝OB2632。该芯片支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式掌握以提升效率和降落待机功耗，支持自规复的逐周期电流限定和过载保护。
昂宝OB2632详细资料。充电头网理解到，采取昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ROMOSS罗马仕30W USB PD快充充电器、ANKER单口30W USB PD充电器A2014、MOMAX 66W USB PD充电器等。
CT1019光耦合器，横跨在低级次级之间，用于调节反馈输出电压。
力生美 LN5S03同步整流掌握器，支持多种开关电源事情模式，驱动电流大，事情电压宽，适宜高能效电源适配器。
力生美 LN5S03 详细资料。充电头网拆解理解到，采取该芯片的产品还有倍思45W USB PD快充充电器、XTAR EU4充电器、ALLMAYBE PD45充电器、老七机基地 43W四口充电器等。
全部拆解完毕，来张百口福。
充电头网拆解总结
这款llano绿巨能63W 2A1C三口快充充电器TC-019采取白色PC阻燃材质外壳，并且采取了带有磨砂质感的表面处理工艺，侧身为弧面过渡，插脚灵巧可折叠不会刮伤其他电子产品。两个USB-A接口均支持QC2.0、QC3.0快充协议，此外C口支持QC2.0、Samsung-AFC、Huawei-FCP、Huawei-SCP快充协议，而且还支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A 五组固定电压档位，以及3.3-16V/3A一组PPS电压档位。可以知足市情上大多数电子产品的快充需求。
充电头网拆解理解到，这款充电器低级侧采取了昂宝的PWM主控芯片，次级侧通过力生美同步整流芯片和恒泰柯MOS同步整流之后并没有直接输出，而是分别再经由了智融SW3516和智融SW3513进行二次降压输出，SW3516卖力USB-C口输出的降压和协议识别掌握，最大输出功率为45W；两个USB-A接口则共用一个降压电路，由SW3513掌握器统一掌握，最大输出功能为18W，终极实现任意接口输出都是快充的效果。
