该芯片内部推动级和输
出级均利用了DMOS场效应管,用+40V供电,输出 功率可 达70W(RMS/8欧)、低失落真(0.005%),音色细腻、听感极佳。

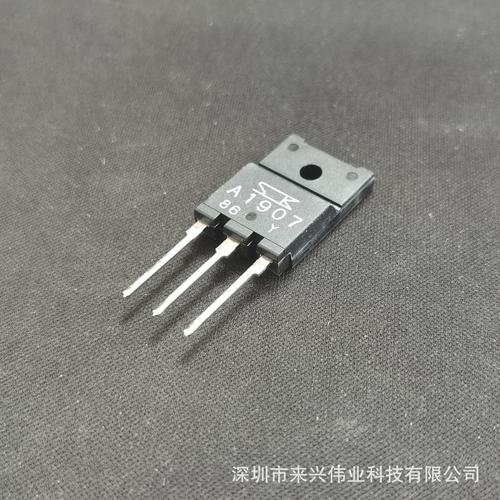

功率输出VT1、VT2采取三肯大功率对管2SA1394、2SC3858 (Va=200V,Iar=15A,Pan>200W,f=30MHz)。

电路事理如下:旗子暗记经C1、R1输入IC正相输入端 ③脚。R7和IC第②脚的R3、C3、C4构成负反馈网络,本放大器的闭环增益约34 倍。⑨、①脚分别是待机、静音端,由于第①脚R、C网络韶光常数比第⑨脚大,使得
开/关机均在静音下进行,避免了开关冲击声,C7为自举电容。
电源变压器用环形300W双20V的, 50V/10000μF的滤波电容四只50V/100μF 两只、100V/0.1μF两只。对电源部分要单独 测试,先不接功放,丈量电源正、负输出电压 是否对称,偏差应在0.6V以内。
试机时,为安全起见,应先利用较低 的电压实验(如+25V),不加旗子暗记,测输出端 对地直流电压,正常应在20mV以内。
由R8、R9、R10、D1组成了末级偏置 2电路,这种偏置使得输出管VT1、VT2 在事情时均不截止,因此静态 电流可取得较小(约 5mA)。
功率管要严格配对 (3%以内)并选用正品。 输 出端电阻'R14采取5W无 感型的, 电感L则用 中1.5mm漆包线在R14上 密饶10 匝而成。
TDA7294 利用60mm x85mm x20mm 十二槽的散热片,输出对 管则要用专业散热片。印 板上有大电流的路段要进 行滚锡处理,这于放音的 透明度和力度极有益处。
