电子的天下便是这么奇妙，大家好我是创客ABCD，在我们日常生活中，常常会听到各种警报的声音，例如：警笛，急救，消防。实在这些都是他掌握发声的。
KD9561芯片
KD9561是常见的COMS音乐IC，用示波器不雅观察其输出端波形为变频方波旗子暗记，可以认为是逻辑电路中的数字旗子暗记，因构造大略、效率高、性价比精良这几项突出的优点，让他在浩瀚的音乐IC中脱颖而出，虽然音质听起来不那么精细，但用于警报发生器已经足够了，四种不同的色涵盖了常见的警报声，本日我打算用大略的元件，制作一个4位二进制编码，对9561的事情状态进行掌握，让他发出16中不同仿照声响。下面是电路图。
（图片来自网络侵删）
电路图
我们先把元件装上去，
装接元件
焊接，焊接温度在340度旁边，
焊接
在电路中，我们用到了逻辑门芯CD4011BE和四双向仿照CD4066，CD4066由四个相互独立的双向开关组成，每个开关有一个掌握旗子暗记，开关中的p和n器件在掌握旗子暗记浸染下同时开关。与单通道开关比较，具有输入旗子暗记峰值电压范围即是电源电压以及在输入旗子暗记范围内导通阻抗比较稳定等优点。

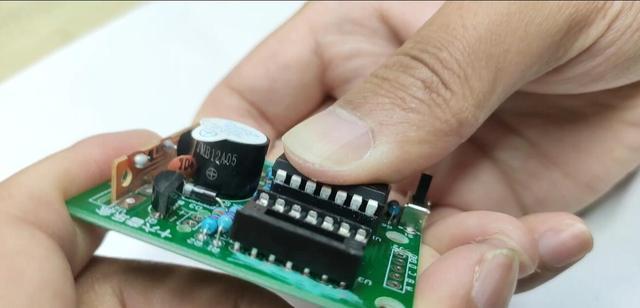

剪去多余的引脚，9561把稳着两根线必须焊上去，装上逻辑芯片，装接完成，上电测试，电源用的是5V。
安装芯片
我们先听听最初始的声音，拨动开关，不同的组合可以发出不同的声响，以为故意思的同学，可以自己DIY玩儿一下。
安装完成
关注我，分享更多电路知识。
