电源管理芯片（Power Management Integrated Circuits），是在电子设备系统中担负起对电能的变换、分配、检测及其他电能管理的职责的芯片。

紧张卖力识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。
常用电源管理芯片有HIP6301、IS6537、RT9237、ADP3168、KA7500、TL494等。

基本类型

紧张电源管理芯片有的是双列直插芯片，而有的是表面贴装式封装，个中HIP630x系列芯片是比较经典的电源管理芯片，由著名芯片设计公司Intersil设计。

它支持两/三/四相供电，支持VRM9.0规范，电压输出范围是1.1V-1.85V，能为0.025V的间隔调度输出，开关频率高达80KHz，具有电源大、纹波小、内阻小等特点，能精密调度CPU供电电压。

常见电源管理IC芯片

在日常生活中，人们对电子设备的依赖越来越严重，电子技能的更新换代，也同时意味着人们对电源的技能发展寄予厚望，下面就为大家先容电源管理技能的紧张分类。

电源管理半导体从所包含的器件来说，明确强调电源管理集成电路（电源管理IC，简称电源管理芯片）的位置和浸染。
电源管理半导体包括两部分，即电源管理集成电路和电源管理分立式半导体器件。

在日常生活中，人们对电子设备的依赖越来越严重，电子技能的更新换代，也同时意味着人们对电源的技能发展寄予厚望，下面就为大家先容电源管理技能的紧张分类。

电源管理半导体从所包含的器件来说，明确强调电源管理集成电路（电源管理IC，简称电源管理芯片）的位置和浸染。
电源管理半导体包括两部分，即电源管理集成电路和电源管理分立式半导体器件。

电源管理集成电路包括很多种种别，大致又分成电压调度和接口电路两方面。
电压凋整器包含线性低压降稳压器（即LDO），以及正、负输出系列电路，此外 不有脉宽调制（PWM）型的开关型电路等。

因技能进步，集成电路芯片内数字电路的物理尺寸越来越小，因而事情电源向低电压发展，一系列新型电压调度器应运而生。

电源管理用接口电路紧张有接口驱动器、马达驱动器、功率场效应晶体管（MOSFET）驱动器以及高电压/大电流的显示驱动器等等。

电源管理分立式半导体器件则包括一些传统的功率半导体器件，可将它分为两大类，一类包含整流器和晶闸管;另一类是三极管型，包含功率双极性晶体管，含有MOS构造的功率场效应晶体管（MOSFET）和绝缘栅双极型晶体管（IGBT）等。

在某种程度上来说，正是由于电源管理IC的大量发展，功率半导体才改称为电源管理半导体。

也正是由于这么多的集成电路（IC）进入电源领域，人们才更多地以电源管理来称呼现阶段的电源技能。

电源管理半导体本中的主导部分是电源管理IC，大致可归纳为下述8种。

1、AC/DC调制IC，内含低电压掌握电路及高压开关晶体管；

2、DC/DC调制IC，包括升压/降压调节器，以及电荷泵；

3、功率因数掌握PFC预调制 IC，供应具有功率因数校正功能的电源输入电路；

4、脉冲调制或脉幅调制PWM/ PFM掌握IC，为脉冲频率调制和/或脉冲宽度调制掌握器，用于驱动外部开关；

5、线性调制IC（如线性低压降稳压器LDO等），包括正向和负向调节器，以及低压降LDO调制管；

6、电池充电和管理IC。
包括电池充电、保护及电量显示IC，以及可进行电池数据通讯“智能”电池 IC；

7、热插板掌握IC（免除从事情系统中插入或拔除另一接口的影响）；

8、MOSFET或IGBT的开关功能ic。

在这些电源管理IC中，电压调节IC是发展最快、产量最大的一部分。
各种电源管理IC基本上和一些干系的运用相联系，以是针对不同运用，还可以列出更多类型的器件。

电源管理的技能趋势是高效能、低功耗、智能化。

提高效能涉及两个不同方面的内容：一方面想要保持能量转换的综合效率，同时还希望减小设备的尺寸;另一方面是保护尺寸不变，大幅度提高效能。

选择成分

电源管理的范畴比较广，既包括单独的电能变换（紧张是直流到直流，即DC/DC），单独的电能分配和检测，也包括电能变换和电能管理相结合的系统。

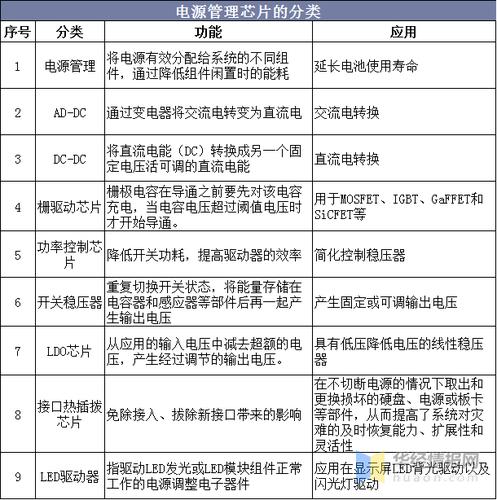

相应的，电源管理芯片的分类也包括这些方面，比如线性电源芯片、电压基准芯片、开关电源芯片、LCD驱动芯片、LED驱动芯片、电压检测芯片、电池充电管理芯片等。

下面简要先容一下电源管理芯片的紧张类型和运用情形。

如果所设计的电路哀求电源有高的噪音和纹波抑制，哀求占用PCB板面积小（如手机等手持电子产品），电路电源不许可利用电感器（如手机），电源须要具有瞬时校准和输出状态自检功能，哀求稳压器压降及自身功耗低，线路本钱低且方案大略，那么线性电源是最恰当的选择。

这种电源包括如下的技能：精密的电压基准，高性能、低噪音的运放，低压降调度管，低静态电流。

在小功率供电、运放负电源、LCD/LED驱动等场合，常运用基于电容的开关电源芯片，也便是常日所说的电荷泵（Charge Pump）。

基于电荷泵事情事理的芯片产品很多，比如AAT3113，这是一种由低噪声、恒定频率的电荷泵DC/DC转换器构成的白光LED驱动芯片。

AAT3113采取分数倍（1.5×）转换以提高效率，该器件采取并联办法驱动4路LED，输入电压范围为2.7V～5.5V，可为每路输出供应约20mA的电流。

该器件还具备热管理系统特性，以保护任何输出引脚所涌现的短路。
其嵌入的软启动电路可防止启动时的电流过冲，AAT3113利用大略串行掌握接口对芯片进行使能、关断和32级对数刻度亮度掌握。

而基于电感的DC/DC芯片的运用范围最广泛，运用包括掌上电脑、相机、备用电池、便携式仪器、微型电话、电动机速率掌握、显示偏置和颜色调度器等。

紧张的技能包括：BOOST构造电流模式环路稳定性剖析，BUCK构造电压模式环路稳定性剖析，BUCK构造电流模式环路稳定性剖析，过流、过温、过压和软启动保护功能，同步整流技能剖析，基准电压技能剖析。

除了基本的电源变换芯片，电源管理芯片还包括以合理利用电源为目的的电源掌握类芯片。
如NiH电池智能快速充电芯片，锂离子电池充电、放电管理芯片，锂离子电池过压、过流、过温、短路保护芯片。

在线路供电和备用电池之间进行切换管理的芯片，USB电源管理芯片；电荷泵，多路LDO供电，加电时序掌握，多种保护，电池充放电管理的繁芜电源芯片等。

特殊是在消费类电子方面。
比如便携式DVD、手机、数码相机等，险些用1块-2块电源管理芯片就能够供应繁芜的多路电源，使系统的性能发挥到最佳。

运用范围

电源管理芯片的运用范围十分广泛，发展电源管理芯片对付提高整机性能具有主要意义，对电源管理芯片的选择与系统的需求直接干系，而数字电源管理芯片的发展还需超过本钱难关。

当现代界，人们的生活已是少焉也离不开电子设备。

电源管理芯片在电子设备系统中担负起对电能的变换、分配、检测及其它电能管理的职责。
电源管理芯片对电子系统而言是不可或缺的，其性能的利害对整机的性能有着直接的影响。

提高性能

所有电子设备都有电源，但是不同的系统对电源的哀求不同。
为了发挥电子系统的最佳性能，须要选择最适宜的电源管理办法。

首先，电子设备的核心是半导体芯片。

而为了提高电路的密度，芯片的特色尺寸始终朝着减小的趋势发展，电场强度随间隔的减小而线性增加，如果电源电压还是原来的5V，产生的电场强度足以把芯片击穿。

以是，这样，电子系统对电源电压的哀求就发生了变革，也便是须要不同的降压型电源。
为了在降压的同时保持高效率，一样平常会采取降压型开关电源。

同时，许多电子系统还须要高于供电电压的电源，比如在电池供电设备中，驱动液晶显示的背光电源，普通的白光LED驱动等，都须要对系统电源进行升压，这就须要用到升压型开关电源。

此外，当代电子系统正在向高速、高增益、高可靠性方向发展，电源上的眇小滋扰都对电子设备的性能有影响，这就须要在噪声、纹波等方面有上风的电源，须要对系统电源进行稳压、滤波等处理，这就须要用到线性电源。

上述不同的电源管理办法，可以通过相应的电源芯片，结合极少的外围元件，就能够实现。
可见，发展电源管理芯片是提高整机性能的必不可少的手段。
