面对100W大功率快充市场的兴起，ANKER安克近期推出了一款100W USB-C to USB-C数据线，线缆长度将近2m，内置有两颗E-Marker芯片，充电头网实测电力传输能力为20V/5A，数据传输能力为USB 2.0，支持100W PD快充。下面我们就对这款数据线进行拆解，看看其设计做工如何。
一、安克100W数据线外不雅观
包装盒采取安克范例蓝白配色设计风格，左上角是ANKER品牌，右下角是闪电快充logo。
盒子背面是产品特性标识以及干系描述贴纸，数据线已经通过了FCC认证和CE认证。
这款数据线采取TPE材质白色外皮，线身表面整体光滑无毛刺，而且优柔有韧性。
线头塑料壳斜纹设计，方便用户插拔利用，此外还凹印有ANKER品牌和100W字样。
利用卷尺实测数据线长187cm，可以知足绝大多数利用场景。
利用游标卡尺实测数据线直径3.6mm。
利用ChargerLAB POWER-Z KM001C检测，显示该线缆带有E-Marker芯片，电力传输能力为20V/5A，数据传输能力为USB 2.0。
利用安克这根数据线搭配充电器给100W移动电源进行充电测试，实测充电电压20V，电流5A，充电功率达到100W，显示这根数据线支持100W快充。
其余利用这根数据线给MacBook进行PD快充测试，充电功率为60W，正常开启PD快充。
二、安克100W数据线拆解

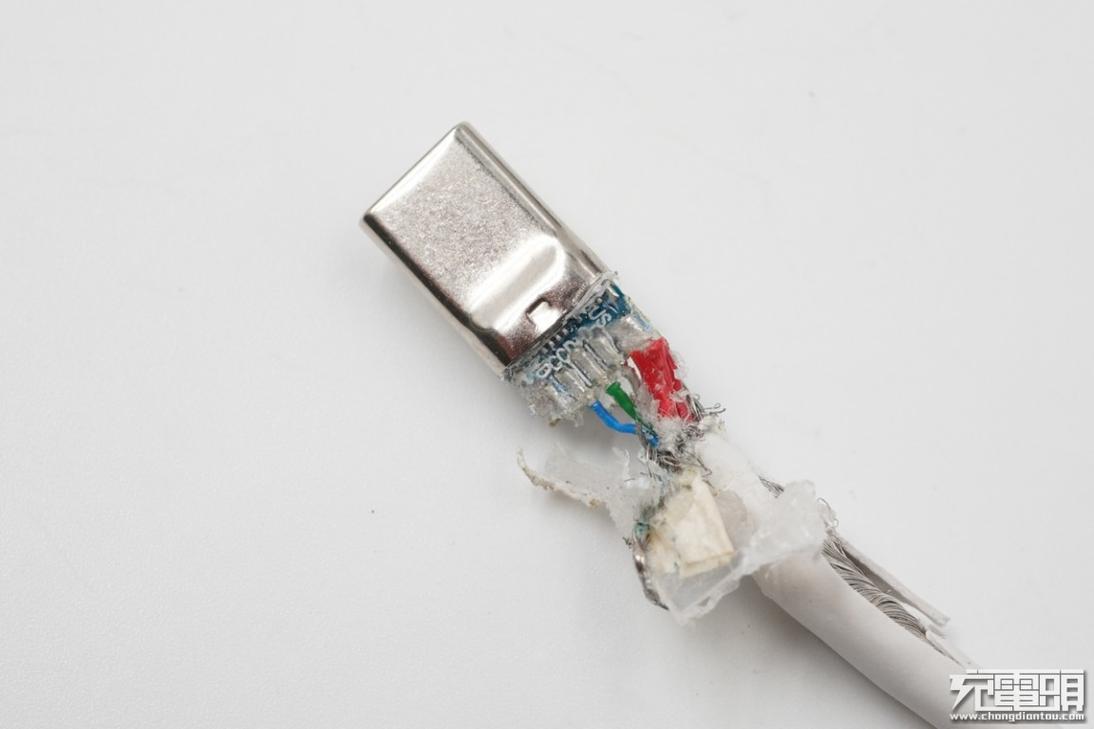

将线头塑料壳切割开，内部利用钢套进行加固保护。
钢套内部利用硬封胶进行添补隔离，线身和PCB板交界处利用三个金属片箍紧。
拆开硬封胶，PCB板上贴有绝缘纸。
绝缘纸下面是一颗E-Marker芯片。
E-Marker芯片特写，丝印332 2012，来自慧能年夜半导体，型号HUSB332。这是是慧能泰推出的最新一代耐高压电子标签芯片（eMarker），已经通过了USB-IF协会认证，TID号：875，其针对市场上客户的各种运用和兼容性反馈，作了一系列的性能改进和可靠性提升。HUSB332可被搭载在USB2.0线缆（5A线缆）、USB3.0线缆、USB3.1线缆、USB3.2线缆和40Gbps线缆上。
慧能泰HUSB332紧张特点如下：• 得到最新的USB PD3.0认证，TID 875。• 去除VCONN1和VCONN2引脚上的去耦电容，零外围器件方案。• CC，VCONN1和VCONN2引脚支持25V高压保护。• 可支持雷电3 40Gbps高速数据通信。• 支持Modal Operation命令。• 支持Get Manufacturer Info命令。• 可选多次烧写和烧写锁去世。HUSB332支持2 mm x 2 mm DFN-6L，2 mm x 3 mm DFN-8L 和 0.87mm x 1.42mm WLCSP-6三种封装类型。
小板另一壁特写，线芯焊点饱满。
将数据线另一头也拆开，内部设计做工一样。
并且这一头也设有一颗慧能泰HUSB332 E-Marker芯片。据充电头网理解，在USB2.0数据线中，双芯片设计市情少有，如此设计的好处便是能够让充电器读取芯片的成功率更高，担保稳定的大功率传输，以是当线缆长度达到2米或者更长的话用两颗芯片会更好。
切割开白色TPE外皮，内部利用屏蔽网来进行屏蔽保护与稳固编织网层。
屏蔽网双层设计，里面一层还掺入了凯夫拉线，增强线缆的抗拉性能。
屏蔽网下面还有一层屏蔽铝箔，加强屏蔽效果。
内部线芯螺旋缠绕在一起，整体更加结实。
内部一共是8根线芯，个中两根赤色正极导线加粗设计，负极采取三根裸线。
赤色线芯特写，塑料皮内部由镀锡铜线芯组成，此外还加入了抗拉纤维。其余
另一根赤色线芯特写。
白色线芯特写。
绿色线芯特写。
蓝色线芯特写。
袒露线芯特写。
另一根也一样。
第三根袒露线芯有所不同，里面还加入了部分纯铜线。
此外线缆内部还添补了三根棉线。
线材部分一览，从左到右分别是TPE白色外皮、金属屏蔽网、铝箔复合屏蔽层、数据和电力线芯、三根棉线。
全部拆解完毕，来张百口福。
充电头网拆解总结
ANKER安克新一代100W快充数据线有黑白格局可选，线体优柔有韧性，线长约187cm，可轻松应对各种利用场景。线缆采取双芯片设计，适用于 Apple MacBook Pro 2020，iPad Pro 2020，Galaxy S10 Plus S9 S8 Plus，Pixel，Switch，LG V20等各种设备，充电更快更稳定。
充电头网通过拆解创造，数据线内部利用钢套和硬封胶进行保护绝缘；两端的E-Marker芯片采取慧能泰HUSB332，已得到USB PD3.0认证，性能精良；线身内设有金属屏蔽网和屏蔽铝箔，屏蔽网和线芯里还加入凯夫拉线或抗拉线，此外还添补三根棉线增加线缆柔韧度，四倍防弹纤维芯设计使线缆能够承受25000次波折。产品整体的抗滋扰和抗拉性能有担保。
