这款200W长条形LED适配器为长条形外不雅观，无散热片设计，降落装置本钱。采取能华CE65H160DNGI氮化镓开关管搭配两颗CE65E160DNYI氮化镓开关管，采取PFC+LLC高效谐振架构，转换效率高达95.6%。下面充电头网就带来能华这款LED适配器方案的解析，一起看看这款方案的用料和设计。
能华200W长条形LED电源适配器方案外不雅观能华200W LED适配器方案为长条形设计，十分契合传统LED灯主体造型，基本上客户无需在对DEMO进行改动，即连即用十分方便。
PCB板正面设有电感、电容等器件，背面则焊接芯片等器件，最大程度降落了DEMO的厚度，如此装进各种LED灯体都会变得很轻松。
实测PCB板长度约为30.4cm。
宽度为15.97mm。
最大厚度为16.59mm。
能华200W长条形LED电源适配器DEMO拿在手上的大小直不雅观感想熏染。
其余测得DEMO重量约为104g。
能华200W长条形LED电源适配器方案解析输入端保险丝规格为3.15A250V。
共模电感采取漆包线绕制。
安规X2电容来自科雅电子，规格为0.47μF。
共模电感采取磁环抱制。
一颗薄膜电容来自科雅电子，规格为0.68μF450V。
在薄膜电容下方设有四颗整流二极管，型号S5M。
滤波电感采取磁环抱制，缠绕胶带绝缘。
另一颗薄膜电容规格为1μF450V。
适配器内部低级PWM主控芯片采取NXP恩智浦TEA2016AAT，一颗芯片内置LLC掌握器和PFC掌握器，内置数字架构掌握，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能，集成度非常高。
为主控芯片供电的滤波电容规格为47μF35V。
PFC开关管来自能华半导体，型号CE65H160DNGI，这颗Cascode型CoreGaN器件采取能华耗尽型工艺技能，耐压650V，瞬态耐压800V，导通内阻160mΩ。器件具有极低的门极电荷，使得器件的开关速率快，损耗低，可以大大提高系统能效。
CE65H160DNGI的栅极驱动电压范围±20V，大大提高了系统可靠性，兼容传统硅MOS驱动器，简化电路设计，采取DFN88封装。

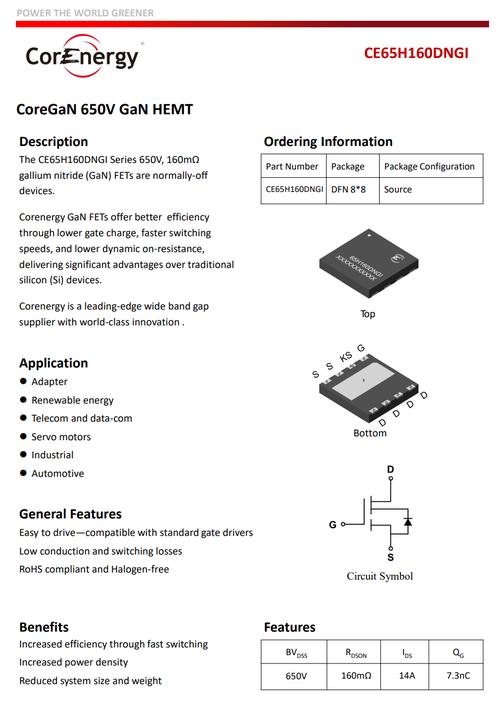

能华半导体 CE65H160DNGI 资料信息。
PFC升压电感采取胶带严密缠绕绝缘。
PFC整流管丝印NEU6 M23。
高压滤波电容来自丰宾，规格为82μF450V。
丝印S3M的二极管用于PFC旁路。
用于LLC半桥的两颗氮化镓开关管来自能华半导体，型号CE65H160DNCI，这颗Cascode型CoreGaN器件采取能华耗尽型工艺技能，耐压650V，瞬态耐压800V，导通内阻160mΩ。器件具有极低的门极电荷，使得器件的开关速率快，损耗低，可以大大提高系统能效。
CE65H160DNCI的栅极驱动电压范围±20V，大大提高了系统可靠性，兼容传统硅MOS驱动器，简化电路设计，采取DFN56封装。
能华半导体 CE65H160DNCI 资料信息。
谐振电容来自科雅电子，规格为0.022μF1000V。
谐振电感采取胶带缠绕绝缘。
LLC变压器特写，输出带有赞助导阻为同步整流掌握器供电。
两颗贴片Y电容来自特锐祥，料号为TMY1102M。
UMW友台半导体EL1018光耦用于输出电压反馈。
同步整流掌握器来自恩智浦，型号TEA2096，支持4.5-38V供电电压，具备自适应栅极驱动，支持LLC谐振同步整流，并具备欠压锁定，支持1MHz开关频率。
两颗同步整流管来独立宏微，型号LH085N150，NMOS，耐压150V，导阻8.5mΩ，采取DFN56封装。
输出滤波电容来自永立，规格为220μF63V。
直流输出端设有滤波电感。
充电头网总结充电头网通过解析创造，能华半导体200W长条形LED电源适配器方案采取苗条型设计，内部采取氮化镓器件，提高转换效率，其峰值效率达95.6%，实现了无散热片的LED电源设计，降落整体本钱。
电源适配器采取PFC+LLC+SR高效架构，利用恩智浦TEA2016掌握器搭配TEA2096同步整流掌握器，PFC开关管采取CE65H160DNGI，LLC开关管采取CE65H160DNCI，有效降落开关损耗，提升转换效率。
能华半导体是一家专业设计、生产和发卖以氮化镓（GaN）为代表的化合物半导体高性能晶圆、器件的高新技能企业。能华半导体是环球少数同时节制增强型GaN技能、耗尽型GaN技能和耗尽型GaN直驱方案的半导体公司。目前产品线涵盖氮化镓外延片、氮化镓功率场效应管、氮化镓集成功率器件以及氮化镓芯片代工等。
