如果有什么缺点或者不对，欢迎各位大佬指示。

图片来源于网络

本日是频率电压转换器，紧张因此下几个方面：

顾名思义，频率电压转换器是将输入频率旗子暗记转换为电压输出的电子设备。
卖力正弦输入频率转换的组件包括电阻电容网络和运算放大器。

运算放大器进行旗子暗记处理，而电容网络肃清纹波频率或频率干系的纹波。

运算放大器和 RC 网络电路图

在大多数情形下，输入旗子暗记频率范围为 0 至 10kHz，而输出约为 0 至 -10V。

阐明该设备的最大略方法是利用框图。

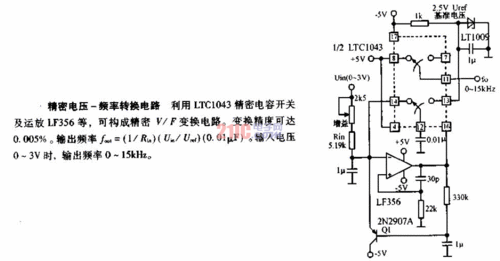

一种频率电压转换器电路图

电容充电到一定水平后，它会放电到连接的积分器或低通电路中，这种充电和放电过程发生在输入旗子暗记的所有频率周期。

单次多谐振荡器和精密开关产生高达特定幅度和周期的频率脉冲，该脉冲进入均匀网络。
之后，该滤波器的输出为直流电压，完成转换。

你可以在电压频率转换器电路中连接 TC9400 IC，反之亦然。
要制作转换器，你须要以下组件：

1、元器件组件

该芯片卖力别的的事情，由于它包含以下功能块：

基于TC9400芯片的频率转电压电路图

2、事情事理

转换从旗子暗记输入频率流入的引脚 11（内部比较器的非反相输入）开始。
触发比较器的最小频率应为 +/-200mV，低于此值的任何正弦波频率都将不起浸染。

一旦频率波变为负值，内部比较器就会切换到低电平。
低电平时，3uS 延迟电路激活 C4 充电/放电电路，将其连接到参考电压。
同时，积分电容 C5 也充电到特定的电压量。
电位差当发生此电源电压操作时，引脚 2 和 7 之间形成参考电压。

另一方面，当频率旗子暗记波超越正侧时，内部比较器的输出变高。
此高输出禁用 C4 充电/放电网络，导致 C4 引线短路。
然而，C5 两端的电压被保留，由于唯一可用的放电路径 (R10) 具有非常高的电阻 (1M)。

因此，存储在 C5 的电压成为输出电压，而 R9 设置芯片中的偏置电流。
分压器网络由 R6 和 R7 组成，它卖力确保输入旗子暗记的阈值始终跟踪电源电压。
二极管 D2是钳位电路中的紧张元件，它可以防止输入频率旗子暗记在负值上走得太远而无法打开比较器。
因此，它充当电平转换器。
你可以通过调节电位器R3来校准电路，在没有输入旗子暗记时得到0V的输出。

LM331 是一款高精度频率电压转换器，也可用作电压频率转换器。
它供应出色的线性度和宽动态范围，是多种运用的空想特性。
该电路非常大略，由于你只须要以下组件：

基于 LM331 IC 的频率电压转换器

转换首先利用 C3 和 R7 对输入频率进行微分，然后通过引脚 6 将脉冲馈入芯片。
在频率正弦波的负周期中，内置比较器激活定时器电路（R1 和 C1）。

在任何时候，流出IC的电流总是与输入旗子暗记和定时电路值成正比。
同样，输出电压将与 R4（负载电阻）的频率旗子暗记成正比。

利用 VFC32 配置时，500pF 电容和 12K 和 2.2K 电阻形成输入旗子暗记的电容网络。
这些组件使比较器的输入与 5V 逻辑触发器兼容。
然后比较器在输入频率波的每个低落沿切换到干系的单次触发级。

基于 VFC32 IC 的频率电压转换器

在该电路中，为比较器设置的参考阈值输入约为 -0.7V。
因此，如果输入旗子暗记低于 5V，可以相应地调度分压网络。
电容C2卖力输出电压波形的平滑滤波。
较大的 C2 值可以更好地掌握输出中的电压纹波，只管对变革的输入频率旗子暗记的相应可能很慢。

另一方面，低 C2 值会导致纹波过滤不良，但对快速变革的频率的相应很快。
该系统利用充电和平衡理论运行，利用输出斜坡在改变方向之前触发一次性阶段。

LM2907 和 LM2917 在许多方面都相似，它们的电气规格包括以下内容：

考虑到这一点，IC的内部构造和引脚图如下：

LM2917芯片引脚图

该芯片的最大额定值为：

其他参数包括 40-50mA 的灌电流输出和 200V/mV 的电压增益。
转换器的范例电路图如下。

一个范例的LM2917频率电压转换器电路图

频率电压转换器电路运用包括：
