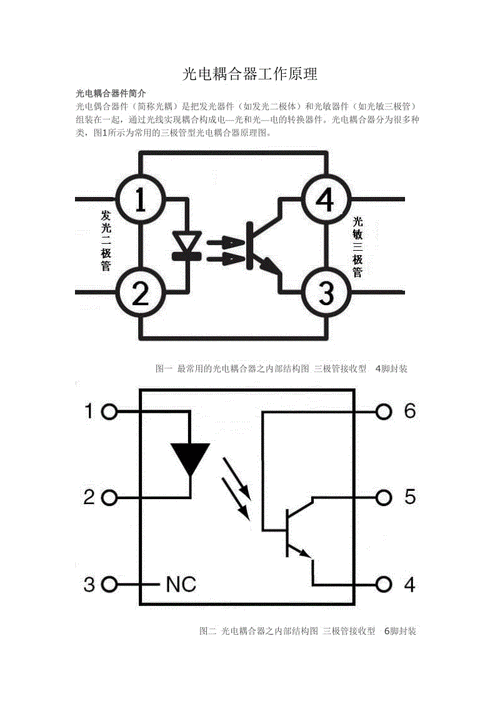

光耦的事情事理：
耦合器以光为媒介传输电旗子暗记。它对输入、输出电旗子暗记有良好的隔离浸染，以是，它在各种电路中得到广泛的运用。目前它已成为种类最多、用场最广的光电器件之一。光耦合器一样平常由三部分组成：光的发射、光的吸收及旗子暗记放大。输入的电旗子暗记驱动发光二极管（LED），使之发出一定波长的光，被光探测器吸收而产生光电流，再经由进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的浸染。由于光耦合器输入输出间相互隔离，电旗子暗记传输具有单向性等特点，因而具有良好的电绝缘能力和抗滋扰能力。又由于光耦合器的输入端属于电流型事情的低阻元件，因而具有很强的共模抑制能力。以是，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在打算机数字通信及实时掌握中作为旗子暗记隔离的接口器件，可以大大增加打算机事情的可靠性。
光耦的优点：光耦合器的紧张优点是：旗子暗记单向传输，输入端与输出端完备实现了电气隔离，输出旗子暗记对输入端无影响，抗滋扰能力强，事情稳定，无触点，利用寿命长，传输效率高。光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、旗子暗记隔离、级间隔离、脉冲放大电路、数字仪表、远间隔旗子暗记传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节掌握端电流来改变占空比，达到精密稳压目的。
光耦的种类：
光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。
非线性光耦的电流传输特性曲线是非线性的，这类光耦适宜于开关旗子暗记的传输，不适宜于传输仿照量。常用的4N系列光耦属于非线性光耦。
线性光耦的电流传输特性曲线靠近直线，并且小旗子暗记时性能较好，能以线性特性进行隔离掌握。常用的线性光耦是PC817A—C系列。
开关电源中常用的光耦是线性光耦。如果利用非线性光耦，有可能使振荡波形变坏，严重时涌现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生滋扰。同时电源带负载能力低落。在彩电，显示器等开关电源维修中如果光耦破坏，一定要用线性光耦代换。常用的4脚线性光耦有PC817A----C。PC111TLP521等常用的六脚线性光耦有：LP632TLP532PC614PC714PS2031等。常用的4N254N264N354N36是不适宜用于开关电源中的，由于这4种光耦均属于非线性光耦。
光耦的浸染：由于光耦种类繁多，构造独特，优点突出，因而其运用十分广泛，紧张运用以了局所：
(1)在逻辑电路上的运用
光电耦合器可以构成各种逻辑电路，由于光电耦合器的抗滋扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。
(2)作为固体开关运用
在开关电路中，每每哀求掌握电路和开关之间要有很好的电隔离，对付一样平常的电子开关来说是很难做到的，但用光电耦合器却很随意马虎实现。
(3)在触发电路上的运用
将光电耦合器用于双稳态输出电路，由于可以把发光二极管分别串入两管发射极回路，可有效地办理输出与负载隔离地问题。
(4)在脉冲放大电路中的运用
光电耦合器运用于数字电路，可以将脉冲旗子暗记进行放大。
(5)在线性电路上的运用
线性光电耦合器运用于线性电路中，具有较高地线性度以及优秀地电隔离性能。
(6)分外场合的运用
光电耦合器还可运用于高压掌握，取代变压器，代替触点继电器以及用于A/D电路等多种场合。
线性光耦合器的选取原则：在设计光耦反馈式开关电源时必须精确选择线性光耦合器的型号及参数，选取原则如下：
①光耦合器的电流传输比(CTR)的许可范围是50%～200%。这是由于当CTR＜50%时，光耦中的LED就须要较大的事情电流(IF＞5.0mA)，才能正常掌握单片开关电源IC的占空比，这会增大光耦的功耗。若CTR＞200%，在启动电路或者当负载发生突变时，有可能将单片开关电源误触发，影响正常输出。
②推举采取线性光耦合器，其特点是CTR值能够在一定范围内做线性调度。
③由英国埃索柯姆(Isocom)公司、美国摩托罗拉公司生产的4N××系列(如4N25、4N26、4N35)光耦合器，目前在海内运用地十分普遍。鉴于此类光耦合器呈现开关特性，其线性度差，适宜传输数字旗子暗记(高、低电平)，因此不推举用在开关电源中。
3线性光耦合器运用举例
多路输出式电源变换器电路如图3所示。其输入电压为36V到90V的准方波电压，三路输出分为：UO1＝＋5V(2A)，UO2＝＋15V(0.17A)，UO3＝－15V(0.17A)。现将UO1定为主输出，其电压调度率SV＝±0.4%；UO2和UO3为辅输出，总电源效率可达75%～80%。电路中采取一片TOP104Y型三端单片开关电源集成电路。主输出绕组电压经由VD2、C2、L1和C3整流滤波后，得到＋5V电压。VD2采取MBR735型35V／7.5A肖特基二极管。两个辅输出绕组及输出电路完备呈对称构造。由于±15V输出电流较小，故整流管VD4和VD5均采取UF4002型100V／1A的超快规复二极管。由线性光耦CNY17-2和可调式精密并联稳压器TL431C构成光耦反馈式精密开关电源，可以对＋5V电压进行精密调度。反馈绕组电压通过VD3、C4整流滤波后，得到12V反馈电压。由P6KE120型瞬态电压抑制器和UF4002型超快规复二极管构成的漏极钳位保护电路，能接管由高频变压器漏感形成的尖峰电压，保护芯片内部的功率场效应管MOSFET不受破坏。
外部偏差放大器由TL431C组成。当+5V输出电压升高时，经R3、R4分压后得到的取样电压，就与TL431C中的2.5V带隙基准电压进行比较，使其阴极电位降落，LED的事情电流IF增大，再通过线性光耦IC2（CNY17-2）使掌握端电流IC增大，TOP104Y的输出占空比减小，使UO1坚持不变，达到稳压目的。+5V稳压值UO1则由TL431C、光耦中的LED正向压降来设定。R1是LED的限流电阻。偏差放大器的频率相应由C5、R2和C6来决定。C5的浸染有三个：滤除掌握端上的尖峰电压；决定自动重启动频率；与R2一起对掌握回路进行补偿。
