智能电饭煲紧张由电源部分和掌握电路组成，主控电路与热敏电阻形成反馈回路，主控电路实现两种功能，一是采集热敏电阻反馈回来的温度值，二是依据用户选用的事情办法，对继电器的事情办法的改变来对电热盘加热的掌握。掌握方法大至为：当电热盘温度达到当前的哀求后，继电器的开关打开，以割断电热盘的电源，当低落到一定的温度范围后通电加热，闭合继电器，以使电热盘始终保持在适宜的温度范围以内。

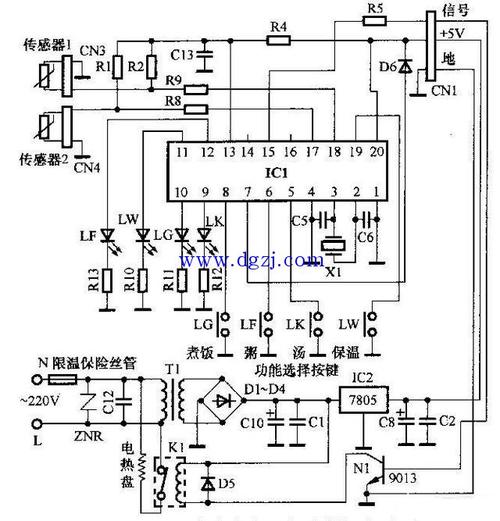

创星CFXB60-3A电脑型电饭锅电路事理如下图所示。该电路以微处理器IC2(MC68HC05P)为核心组成。整机电路由电源电路、自动复位电路、时钟振荡电路、过零检测电路、键盘输入电路、锅底温度检测电路、煮饭加热驱动掌握电路、设定模式显示电路、声光报警电路等九部分组成。
1．电源电路
接通电源，220V市电经超温熔断器FU后，分成两路：一起加至继电器Kl的常开触点K1-1，接通发热器EH。由电容Cll、电阻R31串联组成的防滋扰、肃清火花接管回路，并接在K1-1两端，用于肃清触点通/断动作所产生的电火花，减小对视听电器的滋扰；另一起加至电源变压器T，降压后由次级输出13V互换电，经整流器VD1～VD4整流、电容Cl和C2高、低频滤波，产生12V直流电压后，分为两路：一起为继电器Kl供电：另一起经由三端稳压集成电路IC1(LM7805)和电容C3、C4、Cl0组成的稳压滤波电路，产生5V稳定直流电压，作为微处理器IC2及其他掌握电路的事情电源。
2．自动复位电路
由IC2①脚与外接三极管VT2，电阻R4、R5、R6，电容C7等组成自动复位电路。当IC2①脚为低电平时，微处理器内电路复位。当微处理器事情时，IC2①脚为高电平。
3．时钟振荡电路
由IC2(38)、(39)脚与其外接晶体B、电容C8和C9、电阻R12等组成时钟振荡电路。时钟振荡电路产生的振荡频率为4MHz，使微处理器各电路折衷事情。
4．过零检测电路
由IC2②脚与其外接三极管VT1，电阻Rl、R2、R3，电容C5、C6等组成过零检测电路。该电路的过零检测输入旗子暗记取自电源变压器T的次级，市电以10ms为周期的过零旗子暗记加在VT1的基极。当输入电压高于或低于0.7V时，VT1分别导通或截止，使IC2②脚每隔10 ms有一高电平电压旗子暗记产生，即每10ms微处理器产生一次外中断，从而担保了系统计时的准确性。
5．键盘输入电路
由IC2(36)脚与其外接功能选择键Sl、韶光增加键S2、韶光减少键S3、启动/停滞键S4等组成键盘输入电路。当按下任一按键时，经分压电阻产生不同的电压，送入IC2(36)脚，经微处理器内部识别电路剖断后，实行相应掌握程序。个中，Sl为模式选定，可选择的模式包括：煮饭、稀粥、煲汤、快煮、保温等；S2用于增加定时韶光；S3用于减少定时韶光；S4用于电饭锅启动/停滞等。
6．锅底温度检测电路
由IC2(17)脚与其外接温度检测模块RT等组成锅底温度检测电路。温度检测模块安装在发热器面上，紧张用来检测发热器的煮饭温度。其可将温度变革转换成电压旗子暗记，经输出端OUT加至IC2(17)脚，经微处理器内部电路转换成相应数据，与预设的各种功能数据进行比较，实行相应的加热掌握程序。
7．煮饭加热驱动掌握电路
由IC2④脚与其外接电阻R30、三极管VT3、二极管VD5、继电器Kl、继电器常开触点K1-l以及发热器EH等组成煮饭加热驱动掌握电路。该电路紧张用于掌握发热器EH电源的接通与断开。在此电路中，VD5是续流二极管，为继电器Kl供应磁场能开释通道，防止击穿三极管VT3，起保护浸染。
8．设定模式显示电路
由IC2(12)、(21)～(24)脚分别与其外接发光二极管L5～Ll、电阻R14～R18等组成设定模式显示电路。当某一模式当选中时，对应的发光二极管长亮；该模式运行时，对应的发光二极管闪亮。由IC2(26)～(28)）脚、⑤～(11)脚分别与其外接电阻R20～R22和R23～R29、三极管VT4～VT6以及数码管LEDl～LED3等组成运行显示计时电路。在定时状态时数码管显示剩余韶光，VT4～VT6用于显示器的位。
9．声、光报警电路
由发声报警电路和发光报警电路两部分组成声、光报警电路。个中，由IC2(25)脚与其外接电阻R19、三极管VT7、蜂鸣器HA组成发声报警电路：由IC2(13)脚、发光二极管L6、电阻R13等组成发光报警电路。当IC2(25)脚输出高电平时，VT7导通，HA发声报警。当IC2(13)脚为低电平时，L6发亮报警。同时，当按触功能选择键Sl、韶光增加键S2、韶光减少键S3、启动/停滞键S4时，蜂鸣器能发出短匆匆提示音，表示操作有效。当电饭锅加热温度超过温度设定值时，蜂鸣器HA发出连续报警声，发光二极管L6闪亮。
二、利用电饭煲的窍门
1．做米饭时最好将米淘净在净水中浸泡15分钟旁边，然后再下锅，这样可以大大缩短煮饭的韶光，且煮出的米饭特殊喷鼻香。
2．充分利用电热盘的余热。当电饭锅中的米饭汤沸腾时，可关闭电源开关8至10分钟，充分利用电热盘的余热后再通电。当电饭锅的红灯灭、黄灯亮时，表示锅中米饭已熟，这时可关闭电源开关，利用电热盘的余热保温10分钟旁边。
3．电饭锅切勿当电水壶用。同样功率的电饭锅和电水壶同样烧一暖瓶开水，用电水壶只需5—6分钟，而电饭锅则需20分钟旁边。
4．避峰用电是最好的节电方法。同样功率的电饭锅，当电压低于其额定值10％时，则需延长用电韶光12％旁边，用电高峰时最好别用或者少用。
5．保持内锅外锅清洁。电饭锅利用过久而又不及时清洁的话，会使内锅底部与外表面聚一层氧化物，应把它浸在水中，用较粗糙的布擦拭，直到露出金属本色光泽为止。
6．内锅底与电热盘、内锅及锅盖均应保持最佳打仗。若内锅变形，即内凹或外凸，均会影响内锅底部的良好打仗，应及时纠正才好。
三、电饭锅的常见故障及维修方法
1、指示灯不亮发热盘能热
指示灯与降压电阻接线松脱或破坏，检讨焊接好接线或改换指示灯或降压电阻
2、发热盘不热
未接通电源，检讨开关、插头、插座、保险丝、电源线是否无缺
3、按键开关或保温器动、静触点不能闭合
检讨并调度按键开关及保温器触点、弹簧片，并使其启动灵巧、打仗良好
4、发热盘不热
指示灯亮超温保护器断路改换超温保护器
发热盘破坏改换发热盘
发热盘连接导线脱落，电源不通重新焊好
发热盘引棒接线片氧化锈蚀，打仗不良打消锈蚀，重新接牢
5、煮焦饭按键开关动作迟或不动作
内锅与磁钢限温器打仗不良或弹簧拉力不足（或失落去弹性）检讨内锅有无变形或与发热盘间有无异物，改换拉力得当的弹簧或磁钢或全套限温器
限温器拉杆上、下移动受阻，活动不畅用钳子调度，使之上、下活动自若
磁钢限温器失落灵，断电温度过高改换磁钢限温器或将限温器螺钉调度得当
按键开相干动机构变形调度使之可灵巧动作
磁钢限温器牵动开关失落灵，动、静触点熔结修磨触点
磁钢限温器内部受阻，电热盘通孔中有异物打消异物
煮焦饭按键开关已动，指示灯还亮保温器调温过高调度或改换保温器
开关两触点间绝缘破坏，击穿改换开关零件
保温器的双金属片的支撑瓷柱脱落或破坏重新装上瓷柱
保温器动、静触点熔结粘在一起，断不开电源撬开，修磨触点或改换保温器
6、煮饭不熟或生熟不屈均（夹生）
外壳比平日热，烫手内锅与发热盘之间有异物检讨并打消
发热盘发热不屈均一样平常需改换加热元件
内锅底变形检讨整理或改换内锅
内锅挂在外壳上，使内锅一边悬空把内锅旁边迁徙改变两三下，即可规复正常
发热盘变形轻微变形，或以用砂纸打磨，严重变形或凹陷的应改换
加水太少适当加水
7、不能自动保温
手摸锅盖无温热感保温温度过低，双金属片控温器触头弹性减弱不能闭合或动、静触点氧化，电源不通调度触头间间隔或用细砂纸打磨触点或改换保温器
控温器螺钉松动或连接点松动脱落重新调度螺钉，修复断残处
8、外壳泄电有麻手觉得使
用或清洁不当，使电气部分受潮检讨维修，受潮的电气部分应作驱潮处理
自换插头接错线检讨插头，黄绿双色导线应接地。按规定，不许可自行将三线插头改为两线插头
插座或恒温器等处的绝缘材料破坏或积存污物打消污物，改换绝缘材料或全体部件
电热盘发热元件封口绝缘材料老化打消老化的绝缘材料，用室温硫化硅橡胶封口，12小时后再利用或直接改换电热盘
电路中袒露的金属件碰壳或周围有异物打消异物，将金属件移离外壳，必要时作绝缘处理
9、煮饭不熟
煮饭过程中，指示灯熄灭，但按键开关未动按键开关的动、静点打仗不良打消触点表面的氧化物，调度触点上的弹簧片，使动静触片压紧
触点上、下位置偏移，打仗位置不恰当把铝内锅放入电饭锅内，压紧限温器，然后调度触点位置，使之打仗良好
感温软磁钢失落效或硬磁钢退磁严重改换感温软磁钢或硬磁钢
10、煮饭开关按下后琐不住
磁钢限温器内感温软磁钢碎裂改换
开关拨杆变形，造成限温器磁钢不到位修整变形
11、煮饭韶光延长
锅底与电热盘产生黄玄色焦膜，使锅底与电热盘打仗不良用木片或塑料片刮去焦膜或用细砂纸擦拭
电源电压低不需处理或利用互换调压器
保温不准或失落灵双金属片保温元件保温温度发生变革或失落去浸染调度保温器上的螺钉，往下拧保温温度升高；往上拧，保温温度降落
保险丝熔断接插件等受潮进行干燥处理或改换
电源线、开头组件、电热盘、限温器和恒温器及各引出线碰线短路或破坏修理或改换指挥灯或限流电阻击穿改换
