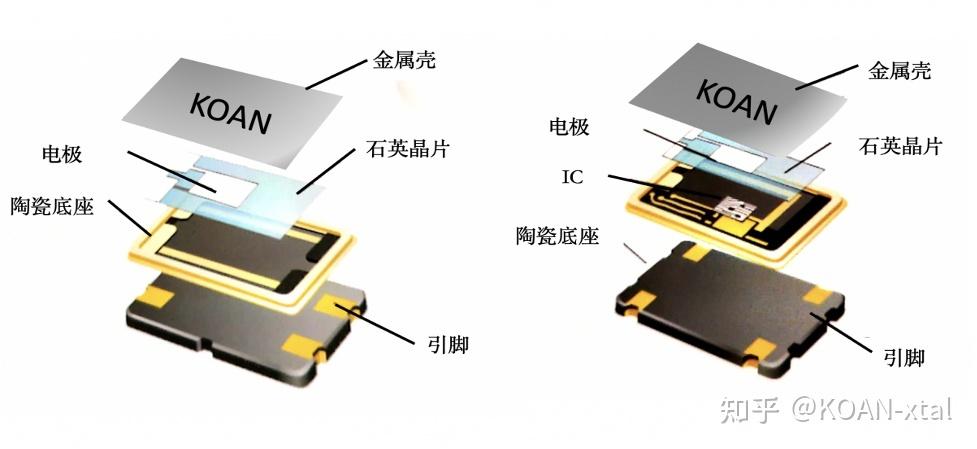

无源晶振是有2个引脚的无极性元件，须要借助于时钟电路才能产生振荡旗子暗记，自身无法振荡起来。无源晶振须要用芯片内的振荡器，在datasheet上有建议的连接方法。无源晶振没有电压的问题，旗子暗记电平是可变的，也便是说是根据起振电路来决定的，同样的晶振可以适用于多种电压，可用于多种不同时钟旗子暗记电压哀求的DSP，而且价格常日也较低，因此对付一样平常的运用如果条件容许建议用晶体，这尤其适宜于产品线丰富批量大的生产者。无源晶振相对付晶振而言其毛病是旗子暗记质量较差，常日须要精确匹配外围电路（用于旗子暗记匹配的电容、电感、电阻等），改换不同频率的晶体时周边配置电路须要做相应的调度。利用时建议采取精度较高的石英晶体，尽可能不要采取精度低的陶瓷晶体。
有源晶振有4只引脚，是一个完全的振荡器，个中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。有源晶振不须要芯片的内部振荡器，旗子暗记质量好，比较稳定，而且连接办法相对大略（紧张是做好电源滤波，常日利用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤旗子暗记即可），不须要繁芜的配置电路。相对付无源晶体，有源晶振的毛病是其旗子暗记电平是固定的，须要选择好得当输出电平，灵巧性较差，价格相对较高。对付时序哀求敏感的运用，还是有源的晶振好，由于可以选用比较精密的晶振，乃至是高档的温度补偿晶振。有些DSP内部没有起振电路，只能利用有源的晶振，如TI的6000系列等。有源晶振比较于无源晶体常日体积较大，但现在许多有源晶振是表贴的，体积和晶体相称，有的乃至比许多晶体还要小。
晶振型号浩瀚，而且每一种型号的引脚定义都有所不同，接法也不同。常日：有个点标记的为1脚，按逆时针（管脚向下，即顶视）分别为2、3、4。常日的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
方形有源晶振引脚分布
1、正方的，利用DIP-8封装，打点的是1脚。
1-NC； 4-GND； 5-Output； 8-VCC
2、长方的，利用DIP-14封装，打点的是1脚。
1-NC； 7-GND； 8-Output； 14-VCC
1、电源有两种，一种是TTL，只能用5V，一种是HC的，可以3.3V/5V
2、有些封装边沿有一个是尖角，三个圆角。尖角的是一脚，和打点同等。
石英晶体封装类型：49/U，49/T，UM-5，49/S，尺寸：5X7mm，6X3.5mm，5X3.2mm，4X2.5mm
贴片晶振(OSC)尺寸：SMD(3.2×5，6X3.5，5X7，3.2×5，6X3.5，5X7) .
全尺寸、半尺寸晶振：49/U、49/T、49/S、49/SMD、50/U/0/T、UM-1、UM-5.
圆柱形晶振尺寸：1.5ⅹ5、2ⅹ6、3ⅹ8、3ⅹ9、3ⅹ10 .
