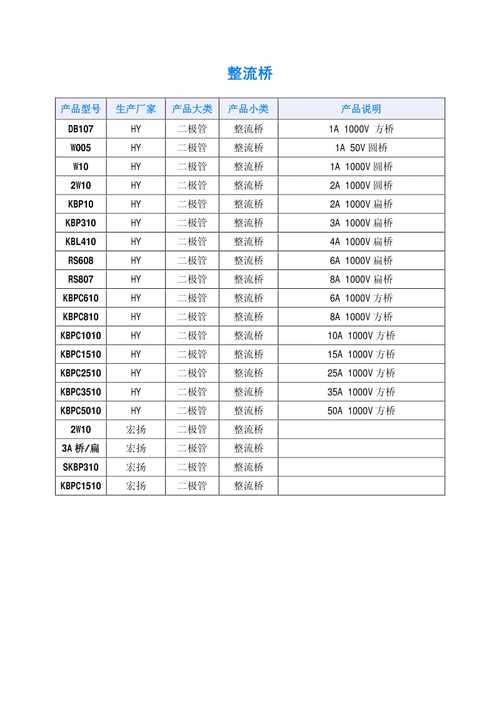

整流桥品种多，有扁形、圆形、方形、板凳形（分直插与贴片）等，有GPP与O/J构造之分。最大整流电流从0.5A到100A，最高反向峰值电压从50V到1600V。
整流桥的每个事情周期内，同一韶光只有两个二极管进行事情，通过二极管的单引导通功能，把互换电转换成单向的直流脉动电压。对一样平常常用的小功率整流桥进行解剖会创造，该全波整流采取塑料封装构造（大多数的小功率整流桥都是采取该封装形式）。桥内的四个紧张发热元器件--二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板，他们分别与输入引脚（互换输入导线）相连，形成我们在外不雅观上瞥见的有四个对外连接引脚的全波整流。由于该系列整流桥都是采取塑料封装构造，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架添补物质--环氧树脂。然而，环氧树脂的导热系数是比较低的（一样平常为0.35℃W/m，最高为2.5℃W/m），因此整流桥的结--壳热阻一样平常都比较大（常日为1.0~10℃/W）。
整流桥在选型的过程中须要把稳以下几点：
1、 耐压：结合产品的设计需求，利用得当耐压的整流桥，这里的耐压指的是单个二极管的反向击穿电压，例如最高输入互换电压为220VAC，则整流桥的耐压须要≥（2201.4141.25=389）VDC，同时须要考虑极限状态下耐压是否知足，例如雷击浪涌抗扰度实验。
2、 最大电流：结合产品的功率，利用得当电流的整流桥，即单个二极管的最大电流。例如一个输出功率为10W，在最低输入电压85VAC时效率70%，则整流桥的最大电流须要≥（（10/0.7）/（851.414））2=0.24A。
3、 浪涌电流（冲击电流）：由于整流桥后端一样平常接的是电容进行充电，为此电容在充电的瞬间等效为短路状态，流经整流桥的瞬间电流非常大，可达到数十安培以上，可按照欧姆定律评估。为此整流桥在选型时，须要重点考虑浪涌电流，同时也须要考虑极限状态下的浪涌电流。
4、 反向规复韶光：市情上常日为慢管，即反向规复韶光较长，这有利于EMI调试。
5、 失落效模式：若失落效，这内部二极管无法存在单引导通能力，可利用万用表的检测二极管功能进行验证。
6、 结温：一样平常整流桥的结温是150℃，哀求正常事情时的结温不得超过结温。
