本日给大家分享的是：LF351，引脚功能+参数+运放电路

LF351 是一款高速JFET输入运算放大器，转换率很快，带宽增益积也很高，压摆率可高达13V/µs。

LF351 内部供应输入失落调电压补偿，输入偏置和失落调电流非常低，输入偏置电流的范例值为 5 pA。
带宽约为 4 MHz。

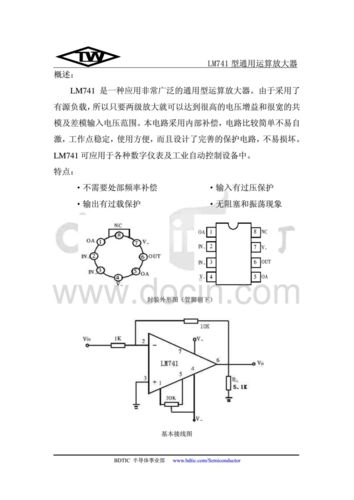

LF351 类似于传统的 LM741 运算放大器，具有相同的引脚配置和相同的运算放大器偏移调度程序。
因此，该 IC 可以更换 LM741。

关于LM741的更多内容，欢迎阅读以下文章：

LM741是什么芯片?LM741参数 +LM741事情事理讲解，一文带你搞定

LF351实物图

LF351 可用作 8 引脚 IC。
在 DIP8 和 SO-8 封装中。
引脚图如下所示：

LF351 引脚解释

下面为引脚配置详细信息：

LF351 引脚解释

LF351的参数和数值如下所示。

更多的内容，可以直接查看Datasheet：【LF351DT PDF数据手册】_中文资料_引脚图及功能_(意法半导体 ST Microelectronics)-采芯网

LF351 运放参数

1、替代

LM324 , NTE922 , LM709 , LM201 , LM311

2、等效

LM301、IC CA3140、IC TLC271、IC TLC071、ICL7611、IC TLC081和IC NTE857M。

下面为 LF351 的内部事理图。

LF351 芯片电路图

要利用 LF351，电源电压的施加办法应使其负端连接到 1 号引脚。
4同时对引脚号为正。
7 反相输入连接到引脚号。
2 和非反相引脚号。
3. 引脚 1 和 5 用于偏移或平衡。
引脚 8 保持未利用状态。
LF351的简化引脚图如下：

LF351 基本上用在须要高输入阻抗、高速积分器、快速数模转换器、采样保持电路等的电路中。

1、LF351 构建高输入阻抗反相放大器

LF351 IC最大略的运用之一是高输入阻抗反相放大器，如图所示：

高输入阻抗反相放大器

2、LF351 构建方波发生器

用于通过外部添加少量电阻和电容来产生方波。
就像施密特触发器电路一样，比较器动作的参考电压取决于输出电压。
输出频率的值，用以下公式：

FOSC = 1 / 2RFCF

方波发生器

上面的示例电路在输出端天生 0.5Hz 的方波。
将 +15 V 连接到引脚 7，-15 V连接到引脚 4。
根据所选的电阻和电容值，我们可以变动输出频率。

频率的公式为：FOSC = 1 / 2R F C F

方波发生器

3、LF351 构建灵敏的过载传感器电路

LF351 IC 可用于构建灵敏的过载传感器电路。
通过在电流利道中连接检测电阻，可以打算电路中的电流。
如果电阻高，那么丈量会更准确。
但是，高电阻的紧张缺陷是会改变可以进行丈量的电路的功能。

如果利用有源类型的传感器，则感测电阻可以保持很小。

下面的电路图解释了如何在当前通道中利用检测电阻器和 LF351 IC 构建该电路。
利用二极管可以在运算放大器的反相端子和非反相端子之间产生电压差。
一样平常情形下，电路中二极管两端的压降为0.2-0.3V。

构建灵敏的过载传感器电路

电阻 R1 会轻微影响压降值，从而影响流过 D1 二极管的电流。
电阻值越大，二极管两端的压降就越小。

运算放大器的反相输入可连接至 Rs（检测电阻）的 +ve 电源电压。
因此，运算放大器输出真个电压电平将即是 –ve 电源电压 (–5V)。
随着流经 Rs 检测电阻的电流增加，运算放大器的反相 I/O 电压会降落。

因此，电阻两端的电压降将变得比二极管的电压降稍大，然后运算放大器的输出将按钮切换至 +ve 电源电压电平。

IC 的输出端可连接继电器或指示灯。
该IC的最大供电电压可达±15V，因此该电路可用于监控电压在5V和15V之间的对称电源。
