上海飞雕电器集团是一家创立近已近30年的老牌企业，是一家建筑水电系统集成商，主营产品涉及家装开关插座配电箱布线系统、浴霸抽排气扇集成吊顶、五金水 暖电器产品等等。个中电器产品线中包含插线板插线板，一贯以来飞雕插线板都是做线下营销的普通通路货为主，如今飞雕也跟上潮流，在常规的插线板里加入USB模 块，正式加入USB插线板这个战局。飞雕的USB插线板做的如何？好用不？
开箱篇：
格局设计为白色细长型，在小米出来后各家插线板都趋向于这种设计。
底部防滑条是双长条布局，线材利用橡胶带夹在机身两侧。
插线板壳体正面磨砂设计，两侧是光滑的镜面手感丝滑。
4个USB输出标识为 2.4A、1A、1A、1A。
壳体正面下方突起于壳体的是飞雕品牌LOGO：Feidiao。
开关手感类似墙插面板，光滑的跷板开关个头比较大手指按压感更好，与壳体表面平整时是off关闭状态翘起后是on通电状态，通电后会有蓝色灯光提示。
防滑条下面印刷有合格证、生产日期、厂家电话。
凸面注塑成型的铭牌参数，型号：FD-F413BU4、技能参数：MAX 2500W 10A,250V~、内置电源防雷，标称\最大放电电流：3KA\6KA、电压保护水平：1KV、内置电磁抗滋扰滤波，安规电容：0.1uF、频率范围：150KHz~30MHz。
插头为铜质无磁吸反应。
1.8米的线材为3×0.75mm²，飞雕电器自产线材。
拆解篇：
底壳无超声波焊接完备由卡扣扣合，拆解难度不大可以做到无损开盒。卡口伸出长度为2mm非常稳定，不用担心会以外摔落导致分开。
拆解构造一览，可以看到构造不同于
去除部件后可以看到安全门模块。
面壳上拿下3个儿童安全门。
安全门利用弹簧相互顶紧起到抵御外物入侵效果。
开关与电源指示灯部分。
AC插座利用了当前最热门的一体铜条构造，铜条做了加强筋处理。
USB模块。
连续进一步分离部件，LED 所在的那块 PCB 反过来可以看到防雷模块。
铜条夹持口细节，可见加强筋与固定凸点。
三根一体铜条厚度都是0.50mm。
3根铜条重量为23.96g。
USB 模块 一览。
USB 输出滤波是2颗 6.3V 820uF 固态电容+1颗 10V 1000uf x1 液态电容。
Y电容、输入保险套了热缩管避免熔断时产生明火 、浪涌抑制的ntc。
输入端滤波由 400V 15uF x4 液态电容、滤波电感组成。
PCB 底部一览，可以看到利用了红胶。
底部PCB 部分， 芯卓微UC2500限流识别芯片，最低45毫欧姆内阻最大持续输出3.5A，并且集成了apple 2.1a/2.4a 识别功能。这颗IC所卖力对应的是面板上标识为2.4A的USB输出口。
3颗 QW5RF 限流保护IC，分别对应的是3个1A输出口，1A接口识别模式为D+D-直接短接。

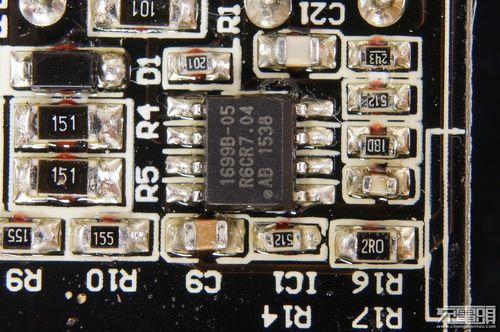

dialog iW671-00 + iW1699B-05，Dialog/iWatt 交直流电源转换管理芯片。
AON 6232 低内阻mos管。
ABS210 整流桥。
变压器编码。
USB输出性能简测：
对个中一个5V1A口进行常规5V输出电流步进测试，起始电压5.12V，结束电压4.61V@1.3A，实际最大可用电流为1.2A，最大输出功率6.1W。
5V2.4A口常规5V输出电流步进测试，起始电压5.12V，结束电压5.03V，最大输出电流为2.8A，最大功率14.1W。
总结：
飞雕USB插线板采取了3AC+4USB布局，更多的USB口利用更灵巧，带有儿童安全保护门利用时更为安全，做工用料都达到了行业水准，dialog iW671-00 + iW1699B-05方案、芯卓微UC2500识别芯片，该款插线板性价比不错消费者选择时可以多一个参考。作为家装行业品牌的飞雕开始插足USB插线板，虽然铺货能见度不如其他专注做插线板的厂家多，但这也看得出飞雕正在拓展一个新领域市场，大概未来飞雕的产品会更加大力度的遍及开来。
