前面十节我们已经讲完了PSpice的软件操作的全部部分，这一节我们先容一下若何从官网下载模型并且导入到软件中进行仿真，这一节以OPA2652为例来先容。
原创微信"大众年夜众号：卧龙会IT技能。这是TI的一颗视频运算放大器，首先我们打开TI的官网搜索这颗放大器，找到之后切换到“工具与软件”这个选项，我们可以看到这颗芯片的所有工具模型都在这里了，我们选择opa2652 PSpice模型下来过来并解压，如图1,这是解压后的文件，现在TI做的比较好，除了模型,

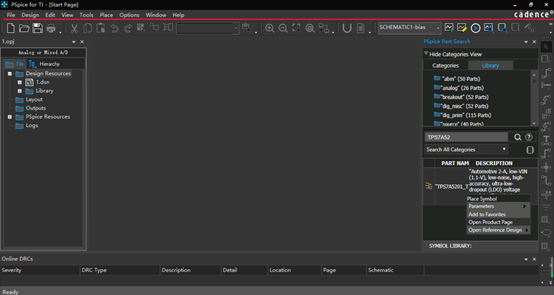

图1
还给我们做好了仿真用的事理图，不得不说人家的存心，这里赞一个，不过这里我紧张是想讲一下模型的导入，以是不理会他的事理图，这里对我们有用的便是opa2652.lib这个文件了，我们可以用文本编辑器打开看一下模型的内容如记事本或者ue，当然也可以利用模型编辑器打开，便是我将要讲的东西。
从开始菜单中找到cadence-release 16.6（我这里安装的是16.6版本的）-Pspice accessories文件夹，打开Model Editor这个软件打开，如图2，刚打开是空缺的，我们须要新建一个库，由于我这里之前建过，以是我直接选择打开之前建的库。
原创微信"大众年夜众号：卧龙会IT技能。如图3所示，里面已经有几个元件了，点击Model菜单下的Import，找到我们刚刚解压的模型（如果找不到，把下面文件类型选成所有文件）并导入，保存一下，到这里我们的第一步事情就完成了，这里只是建立了仿真模型库，接下来须要建立事理图符号库，
图2
图3
这个详细过程我就不说了，利用OrCAD的该当都会，下面是最主要的，仿真库与符号库的关联。打开我们刚建好的事理图库文件，找到OPA2652这个元件，右键单击，在弹出的菜单中点击Associate PSpice Model，在弹出的界面中打开夹在我们刚刚建立的模型库，库中的模型便会显示在左侧的列表中。
如图4所示，若没有显示，将Show ALL前面打钩，选中OPA2652，点击下一步，如图5所示，将管脚映射一下，这里要重点讲一下，按图5的表格，左边是仿真模型的管脚名，右边是我们建立的事理图元件的管脚名（把稳是管脚名不是管脚号），纯挚看左边我们可能不知道都是什么意思，看图6我们就可以知道，3,2,8,4,1分别对应的是同相端，反相端，电源正，电源负，输出，明白了这些，把右边映射一下就好了，
图4
图5
图6
完成之后关闭，到这里我们的模型已经建好了（还有一种更大略的天生事理图符号的方法，便是在Model Editor里面导入之后直接从File菜单下选择Export to Capture Part Library，原创微信公众号：卧龙会IT技能。这样天生的元理图符号直接就包含了模型信息了，不用我们在手动去映射了，不过不推举这种方法，天生的事理图符号不好看还不随意马虎辨识），下面便是测试是否可用了。建立一个如图7所示的瞬态仿真事理图，再建一个仿真韶光100ns，最大步长1ns的瞬态仿
图7
真文件，把稳这里须要添加我们自己的库文件，如图8所示，在Configuration Files下面
图8
选中Library，在Filename那里面加载我们刚刚自己建立的仿真库文件，然后点击右边的Add as Global或者Add to Design，加入即可，点击确定关闭，返回事理图，分别在输入输出加上一个电压探针，运行仿真，结果如图9所示，绿色为输入，赤色为输出，没有报错，
图9
解释我们的模型建立没有缺点。
关于官方模型的导入，到这里就讲完了，感激。
