6月25日,随着证监会的发放,澜起科技正式成为得到证监会批准注册的科创板报告公司。
在媒体宣布中,这家芯片设计商一贯被视为“科创板领头羊”、“科创板最赢利公司”。
除了年净利逾7亿的营收数字外,澜起最吸引人眼球的莫过于其环球内存接口芯片“三杰”之一的身份。

澜起成立于2004年。
在创建澜起科技之前,创始人杨崇和曾担当美国IDT公司副总裁,IDT也是内存接口芯片行业的主要玩家之一。
更早之前,他曾在美国国家半导体公司、晶技公司等从事数模稠浊型超大集成电路的研发事情,积累了一定行业履历。

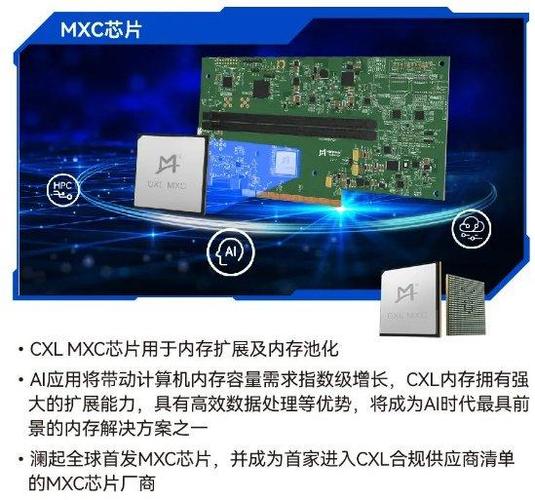

芯片架构被认证为国际标准“科创板明星”澜起科技的核心技能是什么?_内存_芯片 芯片架构被认证为国际标准“科创板明星”澜起科技的核心技能是什么?_内存_芯片 通讯

根据官网先容,澜起科技的主营业务是为云打算和人工智能领域供应以芯片为根本的办理方案,目前紧张产品包括内存接口芯片、津逮做事器CPU以及稠浊安全内存模组。
其产品运用于数据中央、云打算和人工智能等诸多领域。

芯片架构被认证为国际标准“科创板明星”澜起科技的核心技能是什么?_内存_芯片 芯片架构被认证为国际标准“科创板明星”澜起科技的核心技能是什么?_内存_芯片 通讯
(图片来自网络侵删)

内存接口芯片是澜起的核心产品。
招股书显示,2018年,内存接口芯片收入占澜起总收入的99%以上。

所谓的内存接口芯片,是做事器内存模组(内存条)的核心逻辑器件,至于内存条之上,卖力掌握信息的读取与写入,其紧张浸染是提升内存数据访问的速率及稳定性,知足做事器CPU对内存模组日益增长的高性能及大容量需求。

这类芯片市场与其它芯片的不同之处在于,须要与内存厂商生产的各种内存颗粒和内存模组进行配套,并通过做事器CPU、内存和 OEM厂商针对其功能和性能(如稳定性、运行速率和功耗等)的认证,才能得到合格的内存接口芯片供应商资格,进入大规模商用阶段。

因此,研发此类产品有两个关卡:内存接口的核心技能,以及做事器生态系统的高准入门槛。

在核心技能方面,澜起初后推出了DDR2高等内存缓冲器、DDR3寄存缓冲器及内存缓冲器、DDR4寄存时钟驱动器及数据缓冲器等一系列内存接口芯片。
目前,澜起是环球可供应从DDR2到DDR4内存全缓冲/半缓冲完全办理方案的紧张供应商之一,也是环球唯一在DDR3和DDR4两代内存全缓冲办理方案商上得到Intel认证的厂商。

所谓的DDR(Double Data Rate,即双倍速率同步动态随机存储器)是内存模块中用于使输出增加一倍的技能,也是各大芯片组厂商的主流产品支持的标准规范。

随着云打算、大数据等新兴技能的快速遍及,做事器的需求增多,市场对内存的需求标准也在提高。
根据JEDEC(环球微电子家当领导标准机构)标准,内存接口芯片依次走过了DDR2、DDR3、DDR4、DDR5 时期,每一代的更新都伴随着传输速率、数据可靠性和节能性的提高。

某种程度上,DDR4期间是澜起的高光时候,澜起发明的DDR4“1+9”分布式缓冲内存子系统框架让其得到了大规模订单。

这一框架的创新之处在于,打破了DDR2、DDR3的集中式架构设计,采取1颗寄存缓冲掌握器为核心、9颗数据缓冲器芯片的分布构造布局,大幅减少了负载,降落了旗子暗记传输损耗和延迟,同时保持了旗子暗记完全性和高数据带宽,并让芯片功耗分散,散热性更佳。

“1+9”框架此后被JEDEC采纳为国际标准,让澜起成为了这一领域的标准制订者,增加了在环球行业当中的话语权。

复旦大学微电子学院教授周鹏对界面新闻表示,内存缓冲芯片的技能壁垒并不高,行业内许多公司具备研发的能力。
决定产品利害的关键在于本钱和功耗掌握,而这一方面正是澜起能够在业内崛起的上风。

当前,DDR4已经发展成熟,DDR5即将步入市场。
澜起招股书称,目前公司正积极参与DDR5 JEDEC 标准的制订,并已推出符合DDR5 标准的RDIMM RCD、LRDIMM RCD、LRDIMM DB 产品。
对澜起而言,这是下一个必争之地。

实际上,内存接口芯片市场也曾经历数轮洗牌。
在DDR2阶段,这一市场参与者超过10家。
但随着内存接口芯片技能的发展和行业风雅化分工哀求的提高,行业集中度逐步提升。
目前,在环球范海内从事研发并能够量产做事器内存接口芯片的公司仅有三家,分别为澜起科技、来自美国的IDT和 Rambus。

澜起在其招股书中称,其内存接口芯片产品的环球市占率在46%旁边。
从另两家企业的公开资料来看,澜起科技和IDT在内存接口芯片市场霸占率较为靠近。
Rambus占比则相对较小。

内存接口芯片的下贱为DRAM市场。
DRAM是当下最主流的存储器之一,与NAND Flash霸占了所有半导体存储器规模的 95%旁边。
而澜起产品的最大买家,便是以三星、海力士、美光科技为代表的内存模组制造商。

招股书显示,2016年内存接口芯片市场规模约为2.8亿美元,到18年增加到约5.5亿美元,三年CAGR高达40%。
未来,云打算和大数据的快速增长将带来数据中央巨大需求,内存接口芯片的市场规模或将借此提升。

不过,周鹏教授表示,内存接口芯片实际上处于芯片行业的外围,其市场规模的增长依赖于内存出货量的增加,但由于终端需求不振,DRAM市场或将在2019年迎来下滑。
市调机构 TrendForce 最新调查显示,DRAM 家当目前供过于求情形加剧,美光等厂商已宣告DRAM减产操持。

澜起科技另一紧张产品是津逮做事器CPU及平台。
津逮系列CPU在英特尔至强处理器的根本上集成了清华大学的DSC(动态安全监控)技能,还领悟了异构打算与互联技能,可知足多种不同类型的打算需求,为图像理解、质点示踪、景象建模等人工智能和大数据运用供应综合数据处理和打算力支撑。

津逮系列CPU还可与澜起科技的稠浊安全内存模组(HSDIMM®)搭配而组成津逮®做事器平台,为云打算做事器供应芯片级的动态安全监控功能。
该平台则紧张适用于对数据安全有较高哀求的云打算数据中央,现己进入市场推广阶段。

英特尔至强处理器是企业和政府数据中央利用最普遍的一种打算引擎。
有业内人士对界面新闻剖析称,拥有动态安全监控技能的津逮硬件平台相称于为增加了一层信息安全保障,符合海内干系行业和部门对高安全、高性能打算的需求,或将得到这类企业的青睐。
