三态缓冲器是一种掌握设备，通过三态缓冲器可以实现逻辑掌握。
为匆匆进大家对三态缓冲器的认识，本文将对三态缓冲器、三态缓冲器的事理、三态缓冲器的运用予以先容。
如果你对三态缓冲用具有兴趣，不妨连续往下阅读哦。

一、三态缓冲器及其事理

三态缓冲器(Three-state buffer)，又称为三态门、三态驱动器，其三态输出受到使能输出真个掌握，当使能输出有效时，器件实现正常逻辑状态输出(逻辑0、逻辑1)，当使能输入无效时，输出处于高阻状态，即等效于与所连的电路断开。

读/写掌握电路吸收CPU发来的干系掌握旗子暗记，以掌握数据的输入/输出。
三态数据缓冲器是数据输入/输出的通道，数据传输的方向取决于掌握逻辑对三态门的掌握。
CPU发往存储芯片的掌握旗子暗记紧张有读/写旗子暗记(R/W)、片选旗子暗记(CS)等。
值得把稳的是，不同性子的半导体存储芯片其外围电路部分也各有不同，如在动态RAM中还要有预充、刷新等方面的掌握电路，而对付ROM芯片在正常事情状态下只有输出掌握逻辑等。

缓冲器是数字元件的个中一种，它对输入值不实行任何运算，其输出值和输入值一样，但它在打算机的设计中有着重要浸染。

缓冲器分为两种，常用缓冲器(常规缓冲器)和三态缓冲器。
常规缓冲器总是将值直接输出，用于将电流输出到高一级电路系统。
三态缓冲器除了常规缓冲器的功能外，还有一个选项卡通输入端，用E表示。
当E=0和E=1时有不同的输出值。

缓冲器又可以分为输入缓冲器和输出缓冲器两种。
前者的浸染是将外设送来的数据暂时存放，以便处理器将它取走;后者的浸染是用光降时存放处理器送往外设的数据。
有了数控缓冲器，就可以使高速事情的CPU与慢速事情的外设起折衷和缓冲浸染，实现数据传送的同步。
由于缓冲器接在数据总线上，故必须具有三态输出功能。

当E=1时，选通，其输入直接送到输出;

若E=0，缓冲器被阻挡，无论输入什么值，输出的总是高阻态，用Z表示。
高阻态能使电流降到足够低，甚至于类似缓冲器的输出没有与任何东东相连。

为减少信息传输线的数目，大多数打算机中的信息传输线均采取总线形式，即凡要传输的同类信息都走同一组传输线，且信息是分时传送的。
在打算机中一样平常有三组总线，即数据总线、地址总线和掌握总线。
为防止信息相互滋扰，哀求凡挂在总线上的寄存器或存储器等，它的传输端不仅能呈现0、1两个信息状态，而且还应能呈现第三种状态——高阻抗状态(又称高阻状态)，即此时彷佛它们的输出被断开，对总线状态不起浸染，此时总线可由其它器件占用。
即可实现上述的功能，它除具有输入输出端之外，还有一掌握端。

当掌握端E=1时，输出=输入，此时总线由该器件驱动，总线上的数据由输入数据决定;

当掌握端E=0时，输出端呈高阻抗状态，该器件对总线不起浸染。
当寄存器输出端接至三态门，再由三态门输出端与总线连接起来，就构成三态输出的级冲寄存器。
如下图所示便是一个4位的三态输出缓冲寄存器。

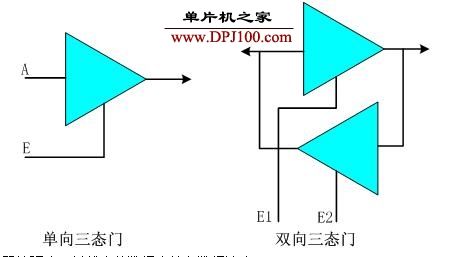

由于这里采取的是单向三态门，以是数据只能从寄存器输出到数据总线。
如果要实现双向传送，则要用双向三态门。

二、三态缓冲器的运用

1. 数码电路

三态缓冲器可以用于数码电路中的多路器和选择器。
这些器件可以将多个输入旗子暗记映射到不同的输出端口。
通过利用掌握旗子暗记，可以通过掌握三态缓冲器输出的状态，将一个输入旗子暗记分配到多个输出旗子暗记中。
这些功能对付数字旗子暗记的处理尤为主要。

2. 打算机

三态缓冲器广泛运用于打算机中。
在打算机中，三态缓冲器可以用于掌握系统总线和内部总线。
总线可以被连接到多个设备，用于在打算机内进行数据传输。
通过利用三态缓冲器，可以掌握总线的状态，使其只能被一个设备访问，以避免竞争等问题。

3. 消费电子设备

三态缓冲器还可以用于消费电子设备中。
例如，在电视机遥控器中，通过利用三态输出缓冲器，可以掌握多个按键，使之产生相应的掌握旗子暗记。
在音频播放器中，三态缓冲器可以用于掌握音频旗子暗记，并将其输出到扬声器。

4. 通信系统

三态缓冲器还可以用于通信系统中。
在通信系统中，传输的旗子暗记常日是数字旗子暗记，因此对付数据传输的处理和掌握尤为主要。
通过利用三态缓冲器，可以掌握和处理传输中的数字旗子暗记，并将其传输到其他设备中。
