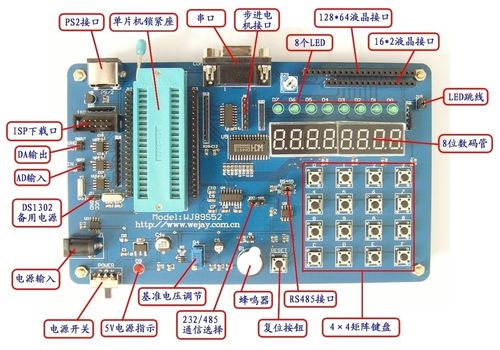

下面是一个搭载单片机的学习板，学习板的紧张元器件和I/O口已经标记出来了，方便初次打仗的朋友能有一个大概的理解，这个就和我们电脑的主机箱十分相似了，接下来轻微说一下板子各个部分的功能。
首先这些玄色的接口就好比是电脑的USB，音频输入和显示接口，每个接口阁下都有编号和功能解释，包含电源、地、数字端口和仿照端口。个中数字端口和仿照端口便是之条件到的I/O口，详细每个接口的功能和利用方法后面会讲到。
这个是复位按键，用于重启板子。相称于电脑的重启按钮。
（图片来自网络侵删）
这个是USB接口，我们用电脑将编写好的代码通过USB烧录到学习板中，而且USB接口可以供应5V的电源，也便是说连上电脑后，我们无需其余的供电就可以运行板子了。这个是DC插头（外置供电接口），可以接入12V的直流电源，比起USB供应更大的电压。
值得把稳的是这里还有一个ICSP端口，这个端口是给烧写器烧写程序用的，一样平常如果要自己DIY板子的话，买来的单片机都是空缺的，须要烧写驱动才能正常利用，我们买的板子都是已经烧录好驱动的，接上USB就可以烧写程序，以是不须要管它。
白色椭圆的元件是晶振，连接着单片机的：XTAL1（PB6）和XTAL2（PB7）引脚-晶体震荡电路反向输入端和输出端，上一期我们已经讲过了，如果没有晶振，就算给板子接上电源，单片机依旧运行不了。
玄色长方形的是串口芯片：大略来说便是要想实现与电脑的通讯，须要串口芯片作为桥梁，让电脑的数据通过串口芯片的转换，才能让单片机“看得懂”；当然单片机发送的数据也须要经由串口芯片才能让电脑识别。
