我特殊喜好摆弄新鲜玩意，啥没见过的东西给我摆弄下就知足了，但是这个爱好有个缺陷便是烧钱，当然要来张大妈混混首晒金币啥的更烧钱，以是我老婆说我这是个病要治，
结果一治三年了都没啥好转迹象。我想都不用想，我如果不发大图，肯定有人要问我这些架子上的玩意。
平时捣鼓的DIY配件，个中很多玩意让我在张大妈混了不少篇精华。但是。。。。。。说多了都是泪，我现在都不敢看 。
平时捣鼓的网络，不过我准备再签一条宽带了，由于一旦捣鼓网络，女王就会发飙。
一台过气的THINKPAD X230加上扩展坞，配上一台THINKVISION LT2934Z便是我的事情平台。以是我媳妇控诉也不是没有道理，确实烧钱有点吃不住，以是我现在也和本地玩家互相交换一些配件来玩，混个张大妈精华首晒啥的，确实省钱很多。张大妈精华绝对有毒，一旦上瘾，根本停不下来，为了可持续的发展，和留住钱包里的银子，交流设备玩是最好的办法了。张大妈发文还有个好处便是可以碰着一些本地党，没事来唠唠嗑，聊聊感兴趣的那点事，一起交流设备玩玩新鲜感可以避免太烧钱，有韶光也替本地朋友办理个升级配置，办理个去世机黑屏兼容问题啥的，没事一起喝个酒啥的也挺好挺惬意的。最近有个本地大学的学生朋友碰着一个棘手的问题，本着有难题找老高的原则，直接一个电话就刷过来了，第一句话就说上次咸鱼收的两块INTEL DC S3500 800GB都成功在INTEL RMA换新了，本钱价1300匀给我一块， 急速点亮了我的激情，然后说他有个本子有个怪异的问题想给我看看怎么办理，这小子，我立马说成，叫中午直接把本子扔给我两天，特殊叮嘱过来别用饭，中午喝两口再说。
我真的创造大学生咸鱼守货真是无敌的存在，我自己没事也上去看看，便是守不到好货。这同学牛在咸鱼二手他有办法直接换新，一人一块仗义啊。
那么他碰着的问题也很奇怪了，他咸鱼以400元超低的价格收到了一块NVME M2 240GB SSD， ，但是没有任何厂家书息，疑似工程样板，也没有贴标，表面还是撕去标的胶印。问他怎么买到的，他说他还有技巧，看到金手指是一个凹槽的 2280长度的一样平常没跑便是NVME的，如果是两个凹槽的2280长度的那便是SATA AHCI通道的M2 SSD，还是很有一套的呀。
有玩过SSD的朋友该当都清楚想要让SSD发挥出真正实力的话要去BIOS里面把SATA掌握器模式切换成AHCI，对SATA设备来说利用AHCI模式的确是精确的选择，从IDE切换成AHCI可得到更好的性能。但是现在最新存储接口M.2和U.2接口走的都是PCIE通道，对与PCI-E来说AHCI不是一个好的选择，想发挥其最佳性能就须要NVME的SSD。
我看了下，主控是群联PS5007主控，同OCZ RD400一样，是NVME主控，从版型来看同采取群联公版的宇瞻Z280千篇一律，但是却没有宇瞻的贴标，我初步判断这该当是一款群联公版的SSD工程样板，缓存用的南亚256MB DDR3L，闪存颗粒用的64GB的东芝15nm MLC闪存4片，总容量256GB，但是OP了16GB之后实际可用容量240GB。但是他的条记本上了这块SSD之后，说作为从盘的话WIN10直接系统里找不到设备，作为主盘启动盘的话去世活无法安装操作系统，但是BIOS里可以认出盘，非常诡异。我说你这不是一会的事情，先丢下来，我来看看啥问题，实在不是一会也便是几个小时的事情，哎呀，好吧，实在我有点小私心好吧，设备留个两天能不烧钱混个张大妈也不错啊 。
他带来的条记本是这个，一看这个标志我就明白了，是我曾经玩过的火影，我曾经玩过一台火影金钢T1便是这个标志。但是和T1的差异是，T1的这个标志是个崇奉呼吸灯，这个本子是个印刷体。
从大小和重量来看，390mm x 269.5mm x 27.9mm，重量2.9kg,大略来说如果作为便携条记本，侧重，作为游戏本来说，这个厚度和重量就算还好了。
一看到背后的双散热孔就让我明白了这该当是个游戏本。
旁边散热孔隐约可见的铜制散热器
IO接口左：RJ45网口、USB2.0X2、SD卡槽X1，电脑锁
IO接口右：DC电源输入、HDMI、USB3.0X2，耳机麦克风合二为一
外壳材质我摸上去不太显档次，易熏染指纹，但手感还行，底部是一行三列的散热孔设计，三列之间穿插了2个放音喇叭，这个设计我很担心放在桌面上会不但会共振，还会影响音质的效果。被背壳来看，没有任何易损标，那么就意味着随意拆卸底部周围的几颗螺丝就可以任何拆解了，可能是我最近拆THINKPAD S5拆吐了血，看到这种设计就觉得好有亲切感。
这里的Subwoofe字样该当是确认这边是有超重低音喇叭或者低音炮，我醉了，设想如果有一排同学都趴在一长溜的课桌上睡觉，这本子往桌子上一放点击播放神曲，会不会一群人醒来就立即喊着地震往外冲。
品牌是火影的，型号是FIREYING V5。顺手百度了下
大略看了下配置还不弱，I7 6700HQ/8GB DDR4 2133/GTX960M 4GB DDR5/256GB M2 SSD/15.6寸 FHD TN雾面屏/802.11AC无线网卡+蓝牙4.0/千兆网卡/背光键盘/摄像头/双1W低音炮，你别说该有的还都有，配置看起来真挺黑涩会的，刚接得手说至心话挺想说这孩子4K多大洋买这个挺犯二挥霍钱的，百度了一下之后还真就不敢乱说了。
开屏的风格让我想到了遐想拯救者系列，这键盘布局，造型都有强烈的神似感。不管了，拆了再说。
直接茶几高下面底部的螺丝，底壳自动分离，SO EASY！
本子我真的拆够了，也拆腻了，基本这个格局一看就知道是全铜双涡轮双热管，CPU和GPU核心包括显存是全铜全覆。
出风口这个散热器下方有一排类似排阻一样的LED灯珠。
原配SSD和WIFI网卡在两个喇叭的下方
原配WIFI网卡是INTEL的3160NG，原配SSD是LITEON的PH4-8E256，主控是群联的PS3111，明显是SATA AHCI协议的M2 SSD，容量256GB，为了方便阐述，我把这个M2标识为M2-1。等等，这个SSD贴标下面的二维码看起来有点眼熟，
难道那咸鱼的NVME SSD 240GB也是LITEON的？还是说PH4-8E256也是群联公版的？以是有这个二维码，连PCB颜色都千篇一律。
在其余一侧还有一个空的M2-2和SATA接口，一共两个M2，一个SATA接口。
我特地去找了一个技能规格看了下，硬盘这里明确红字解释支持NVME SSD的，但是又说个中一个M2支持PCIE 3.0X4且支持NVME,不管了直接NVME 240GB插上空的M2-2，结果开机非常的顺利，但是进去WIN10打开设备管理器竟然找不到我加进去的NVME SSD，符合这小子说的做从盘进去系统找不到盘。
结论是：
M2-1 LITEON PH4-8E256 SATA AHCI协议 OK！
M2-2 未知品牌群联PS5007 SSD NVME协议 fail！
唯一阐明便是说M2-2不支持NVME，那么只有M2-1支持NVME了，拔掉LITEON PH4-8E256插入NVME SSD到M2-1试试。
按DEL一进入BIOS，创造既不是AMI也不是AWARD的BIOS，而是很少见的INSYDE H20的BIOS，NVME SSD认出来了，识别为PP2 GB240型号，有戏啊！
但是进去设置页面一看到，SATA MODE里只有AHCI和RAID可选，我顿时心凉了半截。
启动模式里面，Legacy和UEFI都支持的。
但是无论哪种启动模式，启动进去显示这个图，这解释INSYDE的UEFI V2.4版本已经识别出来NVME SSD了。
UEFI 2.4 Review, Part 8: NVMe Device Paths | 系微株式会社...This is the eighth part in a series examining in detail the changes made in the UEFI 2.4 specification. This time we focus on a series of related chanwww.insyde.com
在INSYDE 官网的UEFI V2.4预览中有这样一段话：
This is the eighth part in a series examining in detail the changes made in the UEFI 2.4 specification. This time we focus on a series of related changes to supporting the NVMe specification, which \"大众defines an optimized register interface, command set and feature set for PCI Express (PCIe®)-based Solid-State Drives (SSDs).\"大众Of course, if you want to boot from a device under UEFI, the standard mechanism is to write a driver that consumes the PCI I/O protocol and produces the Block I/O protocol. In fact, there is such a sample driver out on the tianocore.org EDK2 project repository (MdeModulePkg/Bus/Pci/NvmExpressDxe).
这明明便是INSYDE 的UEFI 2.4对NVME协议的SSD已经供应了完全的支持。
而在INTEL官网关于HM170条记本芯片组的参数中也明确解释HM170可以有16组PCIE3.0X1通道可以自由整合
在I7 6700HQ的官方参数中也清楚解释CPU内置16组PCIE3.0X1可整合为1x16, 2x8, 1x8+2x4
即是说I7 6700HQ + HM170统共有32条PCIE 3.0可以利用，那么纵然独显GTX960M 4GB DDR5最大占用CPU内置的PCIE3.0X16，那么PCH上仍旧还有16条PCIE3.0X1可以给NVME SSD利用的。NVME SSD就占用PCIE3.0X4的带宽而已，以是理论上HM170的主板不存在不支持NVME SSD这一说。只要HM170的UEFI启动版本和BIOS支持NVME，那么就肯定没问题的。
我拿了一个8GB的SMI主控的USB2.0的WIN10启动U盘顺手插入条记本的右侧的USB2.0中，开机按F12进去启动菜单选择U盘启动。竟然没有WIN10安装的进度条，依然还是INSYDE UFEI 2.4的启动界面，我这下醉了。无奈之下，我拔掉M2-1的PP2 GB240，拿出台式机里的安装好WIN10系统的INTEL 600P 512GB M2 NVME SSD插进M2-1。
一开机，竟然直接进去WIN10系统了。顺手看了下这块屏幕，随手手拍了几张，可视角度还行。
但是我再开机按住F12选择WIN10安装盘的SMI U盘启动，连续直接跳过进入INTEL 600P的WIN10系统里面去了。。。。。。
然后便是连续三次的考试测验摸索：
1、我关机将PP2 GB240 NVME SSD插入M2-2，用INTEL 600P带进WIN10的系统里，设备管理器里面连续认不出这块盘。
2、我关机将LITEON PH4-8E256 SATA AHCI协议的原配盘插进去M2-2，用INTEL 600P带进WIN10的系统里，设备管理器里面认出了这块盘。
3、我关机将LITEON PH4-8E256 SATA AHCI协议的原配盘插进去M2-1，将INTEL 600P 512GB NVME SSD插入M2-2用LITEON PH4-8E256带进WIN10的系统里，结果设备管理器里面认不出INTEL 600P。
连续更新结论：
M2-1 LITEON PH4-8E256 SATA AHCI协议 OK！
M2-1 INTEL 600P 512GB NVME协议 OK！
M2-2 PP2 GB240 NVME协议 fail！
M2-2 INTEL 600P 512GB NVME协议 fail！
M2-2 LITEON PH4-8E256 SATA AHCI协议 OK！
这结论解释M2-1支持NVME SSD是没错的，M2-2仅仅支持SATA AHCI协议的M2 SSD，那么现在须要办理的便是U盘安装系统的问题。
想了半天，我把USB2.0的WIN10安装U盘插入条记本左侧的USB3.0中。开机按住F12选择U盘，仍旧没有进入WIN10安装界面。这下真的醉了， 老司机阴沟里翻车了。
我在心里对这个本子进行了一百万次神兽踩过的操作之后，打给电话给朋友，问了下U盘安装WIN10系统的情形，和我碰着的千篇一律。我立即问他是用的哪个U盘，他说不便是你上次送给我那8G U盘吗，我一想立马明白了，这个SMI主控的U盘，看来是很可能普遍性有问题啊。
我寻思着要不换个金士顿的USB3.0的U盘再烧一次WIN10启动U盘试试，插入USB2.0的口子中，选择U盘启动，开机按住F12选择U盘启动。
熟习的WIN10安装界面瞬间涌现了,关机，插入USB3.0上，开机F12选择U盘启动，连续WIN10安装界面涌现了。看来便是那个SMI USB2.0 U盘的黑锅没错了。
连续更新结论：
M2-1 LITEON PH4-8E256 SATA AHCI协议 OK！
M2-1 INTEL 600P 512GB NVME协议 OK！
M2-1 PP2 GB240 NVME协议 OK！
M2-2 PP2 GB240 NVME协议 fail！
M2-2 INTEL 600P 512GB NVME协议 fail！
M2-2 LITEON PH4-8E256 SATA AHCI协议 OK！
那么连续利用上面四个盘考试测验SATA位和两个M2的组合模式，得出结论
双盘模式：M2-1 NVME/M2-2 AHCI
双盘模式：M2-1 NVME/SATA AHCI
双盘模式：M2-1 AHCI/M2-2 AHCI
双盘模式：M2-2 AHCI/SATA AHCI
三盘模式：M2-1 NVME/M2-2 AHCI/SATA AHCI
三盘模式：M2-1 AHCI/M2-2 AHCI/SATA AHCI
以是这本子要同时上PP2 GB240 NVME SSD，原配的LITEON PH4-8E256和INTEL DC S3500 800G是完备可以一起利用的。
下面说下如何把原配SSD里的操作系统克隆到NVME SSD里面去，这个技巧具有普遍性，我就以这台条记本原配的LITEON PH4-8E256和增加的PP2 GB240 NVME为例大略解释一下操作手腕
开机F12选择LITEON PH4-8E256启动，这样就进去原配的OEM WIN10系统里面去了，
安装ACRONIS TURE IMAGE 2016
没有付费的正式版的话就直接点开始试用
实在付费版有个克隆磁盘非常好用，但是试用版嘛就没法利用这个功能，必须通过先备份再还原的办法完成磁盘的克隆操作。
备份选择磁盘与分区
如果要把原配的PH4-8E256 SSD上的三个分区全部备份就把全体磁盘打勾
如果只想把原配的PH4-8E256 SSD上的WINDOWS分区备份就把全体WINDOWS分区打勾即可，我选择只备份WINDOWS分区，由于我以为240GB的SSD空间本身就不大，没必要分三个区。
既然是备份就须要选择一个备份的存储空间，当然你可以选择USB外部存储，也可以选择存储在内网的NAS上，实在只要选择备份在PP2 GB240 NVME SSD之外的盘上面都可以。
备份完成，点规复磁盘
然后点上面的磁盘界面，左边是我们刚备份好的PH4-8E256上的WINDOWS系统盘，右边选择PP2 GB240 NVME SSD

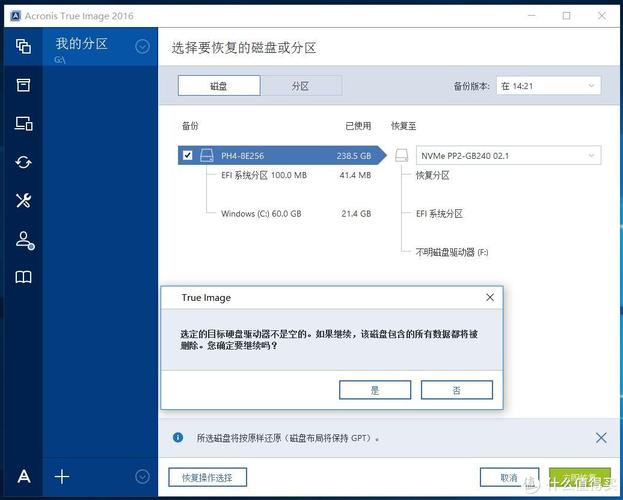

点击实行后，系统会提示你PP2 GB240上的全部数据会丢失，直接点是
这样，规复文件就将WINDOWS系统盘往PP2 GB240上规复，规复完成后直接重启系统即可，开机自动从PP2 GB240 NVME上启动。
打开磁盘管理一看，磁盘0是PP2 GB240，磁盘1是PH4-8E256，磁盘2是INTEL DC S3500 800GB，PH4-8E256上的WIN10系统C盘被原封不动的克隆到了PP2 GB240上了。这样就完成了系统的克隆操作。
一样克隆的系统也是激活的。
这样就顺利完成了从原配SSD PH4-8E256到NVME的PP2 GB240的操作系统克隆迁移。
实在这条记本的主板用的是LENOVO的SLIC证书，以是如果你不想系统克隆而非要U盘重装系统的话，选择一个遐想OEM版本的WIN10光盘就可以免激活了，麻烦在于你还要重装一次全部的驱动程序。
CPU：I7 6700HQ 四核八线 2.6G主频，睿频3.5G
主板：HM170
内存是单条的金士顿DDR4 2133
Intel HD530和GTX960M 4GB DDR5双显卡
单通道8GB内存下跑了下GPUZ测试，大约在I7 6700K的73%效能。
要利用NVME SSD首先得关闭设备上的WINDOWS写入高速缓冲区刷新。
否则你跑分便是这个姿态
关闭后跑分便是这个姿势，这块PP2 GB240说实话跑分不赖2591，便是不知道谁家的东西。
即利用INTEL 600P 512GB NVME去跑也就1500分不到而已。
原配的LITEON PH4-8E256
INTEL DC S3500 800G
CPU AIDA 64 单FPU拷机 + INTEL HD530核显 FURMARK 同时拷机，稳定温度在CPU 67度，核显65度
CPU AIDA 64 单FPU拷机 + GTX960M 4G DDR5 FURMARK 同时拷机，稳定温度在CPU 85度，显卡79度。
AIDA64看了下屏幕是奇美的CMN N156HGE-EAL面板，TN没跑了。
本来这篇文章是一个被两个山寨U盘折腾到伤心的悲情故事，但是老司机实在伤不起这个标题，索性就当作条记本改换NVME SSD的一个指南存在吧。
刨除对山寨U盘的怨念之外，这个过程我也学习到了很多东西
1、HM170的条记本只要有M.2基本都可以上NVME SSD，纵然BIOS里并没有NVME选项
2、AMI和AWARD的BIOS一样平常升级到最新对NVME都没有啥兼容问题，INSYDE的BIOS须要UEFI在2.4版本或者以上才支持NVME SSD
3、条记本自带的SATA硬盘或者M.2 SSD内置的出厂操作系统迁移到NVME SSD上是没有任何启动问题的，完美兼容。
4、要正常利用NVME SSD的速率，请将设备管理器NVME磁盘属性里面的【关闭设备上WINDOWS高速缓冲缓存区刷新】这个选项打勾。
系统装好之后大致测试了下，系统都很稳定了，直接关机拿走，我的小桌板又规复了两个iPad玩一个看一个的节奏，然后直接电话朋友来取走条记本，可是。。。。。。
“哥，那个Skull Canyon 骷髅峡谷 NUC贬价还早呢，我拿我本子里原装的金士顿8G条子加原配的建兴256G SSD换你那对备着的2400 16G套条，你算作不，下次我寻到好东西先给你玩拉！
”
“想得美”
“顶多晚上我请你饮酒”
“有妹子不”
“我穿女装陪你饮酒”
“滚”
实在说实话，每个人大学抱着第一台条记本的时候都像抱着第一个女朋友，希望她身材和气质更完美一些这本没有错，特殊碰着一个处女座的基友你是很难谢绝他的完美论调的，成人之美实在也没啥大不了的，东西值不值得交流并不主要，更主要的是这个朋友值得交心。
【结语】
本文由什么值得买网友“gaojie20”撰写并授权转载，由于篇幅缘故原由，仅选取了精华的部分进行分享。完全原文可去我站《你的条记本支持NVME SSD了吗？实战硬改NVME及系统迁移攻略》查看，如果你有更多好物想跟我们分享，欢迎在评论区与我们互动。
