PI产品营销经理Aditya Kulkarni表示:“InnoSwitch4-Pro IC可与PI的ClampZero系列有源钳位IC无缝衔接,在连续导通模式(CCM)和非连续导通模式(DCM)下实现ZVS。
ZVS与我们的PowiGaN技能相结合,险些肃清了开关损耗。
其超过95%的效率,使设计职员能够省去热管理常日须要的散热片、导热片和灌封材料。

数字可编程的需求

电源适配器市场再添新军PI推出可编程的零电压开关电源IC_适配器_技巧 电源适配器市场再添新军PI推出可编程的零电压开关电源IC_适配器_技巧 互联网

目前,快充依然处于快速发展期,同时依然是各家手机企业的差异化竞争点之一。
因此除了USB-PD之外,还有很多私有协议存在于市场中,乃至是主流运用。

电源适配器市场再添新军PI推出可编程的零电压开关电源IC_适配器_技巧 电源适配器市场再添新军PI推出可编程的零电压开关电源IC_适配器_技巧 互联网
(图片来自网络侵删)

在这种私有协议广泛存不才,国产手机适配器无法彼此兼容,如果手机利用其它厂商的充电头,充电功率就会迅速低落,充电速率也会降落,从而降落用户体验。
也恰是以,中国通信标准化协会制订了UFCS领悟快充协议,折衷考虑现存的中国专有的一些快充标准,打造一套统一的行业标准。
该标准下定义的功率范围从45至65W,未来将方案扩展至200W,截止目前,已经有一批企业率先宣告推出支持该协议的适配器。

支持数字掌握的InnoSwitch4-Pro正是为知足多协议需求而生,可支持包括OEM原装、非原装USB PD和通用快充技能规范(UFCS)适配器市场。
内置的数字编程技能,可以优化客户的开拓周期,并可轻松设计出知足多协议的适配器产品。
由于采取了PowiGaN氮化镓技能,比较于带I2C接口的InnoSwitch3-Pro,实现了超过一倍以上更大功率的支持。

InnoSwitch4-Pro通过I2C总线即可与微处理器进行精准的电压电流掌握与设定,供应高精度的恒压/恒流输出,支持10mV或者30mA电压和电流精准调度,从而知足不同协议规范哀求。
同时,其针对命令集进行了优化,以减少I2C的数据流,从而提升相应速率。
同时,产品也拥有更全面的故障监测及遥测报告功能。

并且,该产品也可以输出3.6V Vcc为MCU供电,方便与MCU搭配。

总而言之,这种数字可编程电源芯片的好处是不再受协议限定,设计相对较大略,同时将更多的数字功能放在电源管理芯片中,也可以降落MCU的需求。

更高功率密度的需求

更小尺寸,更高功率密度是适配器市场共同追求目标,在迈向更高功率密度的道路上,PI始终在引领潮流。
其于2021年率先推出InnoSwitch4-CZ系列高频率、零电压开关(ZVS)反激式开关IC,并选择Anker成为其独家首发互助伙伴,此后陆续得到多家厂商的选择,并取得了精良的市场表现。

如今,InnoSwitch4-Pro延续了InnoSwitch4-CZ的大部分优点。

首先是内部采取了久经磨练的750V PowiGaN技能的开关,这也使PI近年来在适配器市场屡创佳绩的最紧张技能,透过高频的宽禁带半导体,实现了更高事情频率,更低功耗以及更高的功率密度。

此外,InnoSwitch4-Pro还集成了低级和次级掌握器、ClampZero接口、同步整流以及符合安全标准的反馈电路。
高达140kHz的稳态开关频率可减小变压器尺寸,并且,如今无论是芯片还是设计工具,都已开始支持平面变压器,从而进一步减小变压器及系统尺寸。

InnoSwitch4-Pro同样可以与PI采取氮化镓技能的ClampZero有源钳位IC配套利用。
PI资深技能培训经理阎金光阐明道,有源钳位可以将漏感中的能量储存起来,可以透过变压器通报至次级侧。
并利用漏感的能量实现震荡,从而实现ZVS(零电压)开通,减少高频氮化镓FET的开关损耗。
比较传统钳位电路以热量消散漏感能量比较,实现了更高的效率。
除了搭配ClampZero之外,该产品还支持准谐振模式,可进一步压缩方案体积并减少本钱。

该产品还可以进一步与MinE-CAP技能结合,从而进一步提升效率,最多可达95%。

同时,InnoSwitch4-Pro同时兼容CCM与DCM两种事情办法。
并且可选的仅DCM的事情办法可降落SR(同步整流)FET的电压应力,可以减少SR FET的本钱或提高SR FET的裕量。

“PI用一个掌握器掌握包括ClampZero开关,低级侧功率开关以及同步整流开关,可以实现较高集成度,同时最精确的掌握时序,从而提高系统整体效率和可靠性。
”阎金光总结道。

更低的待机功耗

除了高达95%的转换效率之外,更低的待机功耗也是PI突出的优点,这可以极大减少适配器的日常损耗,从而轻松知足节能标准。
在外接MCU的情形下,依然可以保持全体系统功耗小于30mW。

InnoSwitch4-Pro集成了负载检测功能,只有在有负载的情形下,NMOS开关才会打开,适配器开始事情,确保了可靠性和低功耗。

完全的参考设计

为了帮助客户快速节制产品开拓,PI目前专门供应了两款参考设计。

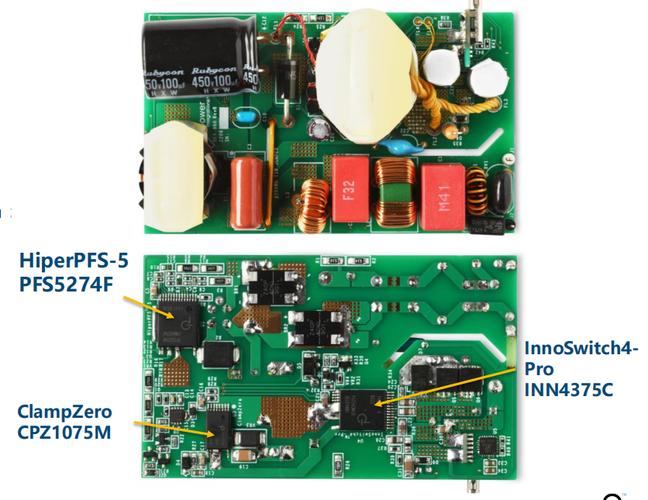

一个是包括InnoSwitch4-Pro、ClampZero、HiperPFS-5和英集芯USB Type-C PD掌握器,ZVS模式的100 W USB PD 3.0+PPS电源。
其余一个则是不带PFC的,65W USB PD 3.0+PPS电源。

100W的高效,紧凑输出

通过集成再创新

近年来,PI在AC/DC适配器市场推出了一系列的创新,从磁隔离的Fluxlink,到改造掌握引擎的InnoSwitch3,再到氮化镓PowiGaN技能、带有I2C接口的数字掌握器InnoSwitch3-Pro以及之后支持USB-PD协议的InnoSwitch3-PD,MinE-CAP电容技能,ClampZero有源钳位,以及高集成度的InnoSwitch4-CZ,HyperPFS-5 PFC掌握器以及HiperLCS-2 LLC离线LLC开关IC芯片组等等。

这一系列创新,都是源于PI在适配器领域的深耕。
而今,InnoSwitch4-Pro再次将PI多项技能进行高集成度整合,并采纳吸纳了多项产品的上风。
比如PowiGaN宽禁带半导体工艺、InnoSwitch3-Pro的数字通信功能,InnoSwitch4-CZ的ZVS掌握算法,更高的开关频率,并支持新的ClampZero有源钳位设计等精良且久经市场磨练的产品特性。
同时,在前代产品的根本上,还增加了额外的故障保护特点及增强特性。

相信通过一系列的创新,InnoSwitch4-Pro将会为手机、平板电脑以及条记本适配器市场带来更好的高效、小型化且设计大略的新体验。
