该机制的事情事理是利用物理不可克隆函数（PUF），为每个芯片创建独一无二的指纹。
由佛蒙特大学团队履行的 PUF 首次推出了这种自毁机制，还附带了两种内置“电路自尽”方法的额外“褒奖”。

两种方法都利用将电压提升到连接加密密钥的线路。
在第一种方法中，这会导致电迁移，这是一种电击金属原子的征象，会造成空洞和开路。
第二种方法则是将事情电压低于 1V 的晶体管置于 2.5V 的电压下，从而造成短路，这将导致随韶光变革的介质快速击穿（晶体管老化），从而导致导致器件报废。

佛蒙特大学的团队得到了 Marvell 的帮忙，并由在两家公司事情的 Eric Hunt-Schroeder 领导。
其灵感源于研究职员能够利用电子显微镜克隆基于 SRAM 的 PUF 的宣布。
根据 Hunt-Schroeder 的说法，这种方法可以确保“当你用完一个零件时，它会被毁坏，使其变得无用。
”该演示是利用3nm测试芯片进行的。

关于自毁技能，最近也有过类似的宣布，比如不久宣布过的两种不同的自毁 U 盘：一种来自俄罗斯高科技集团 Rostec，另一种是独立的 "Ovrdrive"，其独特的解锁机制须要修正才能启用自毁功能。

在 IEEE Spectrum 的博文中谈论的其他安全进展还包括探针攻击警报和内置电磁旗子暗记稠浊方法，纵然经由 4000 万次考试测验，电磁扫描仪也无法破解密钥。
如果没有这种保护方法，同样的扫描仪只需考试测验 500 次就能成功破解。

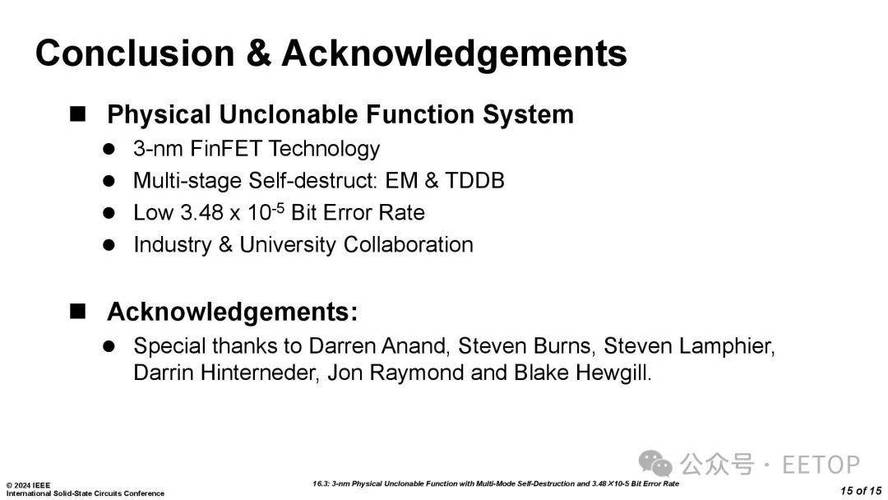

论文截屏如下：
