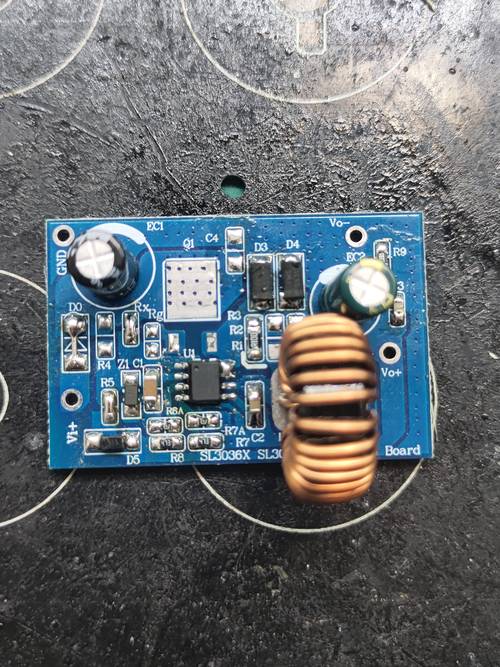

输入电压传感器：感知电源电压的大小，以便后续掌握电压输出。
储能元件：内部有储能元件（如电容器或电感等），用于存储电荷或电能，以供后续转换掌握利用。
开关管：用于掌握输入电压的连接和断开。当须要降落输出电压时，开关管会断开，电荷或电能储存在储能元件中；当须要输出电压时，开关管会连接，将储能元件的电荷或电能开释出来。
掌握电路：会根据输入电压和输出电压之间的差异来掌握开关管的状态。当输出电压低于设定值时，掌握电路会让开关管保持闭合，从而将电荷或电能通报到输出端；当输出电压达到设定值时，掌握电路会断开开关管，停滞通报电荷或电能。
输出电压传感器：实时监测输出电压的变革
H62410Y 惠海 降压恒压芯片 仪表供电芯片 宽电压输入，支持12V24V36V48V60V72V80V100v转3.3V5V1A 性价比高
产品描述
H62410Y是一种内置100V耐压MOS，支持输入高达90V的高压降压开关掌握器，可以向负载供应0.5A的连续电流。H62410Y支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限定，可以通过修正CS采样电阻来设置输出电流最大值。范例开关频率为130KHz，设计有最小开关频率5KHz，可以确保良好的输出动态相应。在轻型负载下，H62410Y将进入PWM+PFM模式，以得到较高的转换效率。H62410Y集成软启动，可大幅度减弱输入打火时产生浪涌对芯片的破坏，同时集成热保护、输出短路保护、输出电流限定，供应可靠的容错操作。H62410Y集成了输入线路电压补偿和高带宽环路，以知足±5%的输出电压精度。H62410Y支持低输出电压运用，最低可带到3.3V。H62410Y采取SOT23-6封装。
产品特色
l 内置100V高压MOS
l 宽压8V-90V输入范围
l 支持输出电压最低可调至3.3V
l 支持最大0.5A的持续负载电流
l 转换效率最高可达95%
l 输出线损电压补偿
l 输出电压精度±5%
l 带软启动功能(SS)
l 带过流保护功能(OCP)
l 带过热保护功能(OTP)
l 带输出短路保护功能(SCP)
范例运用
l 模块供电
l 小家电电源
l 小功率恒压源
l 车载仪器仪表
运用电路事理图
