来源：韦东山嵌入式专栏_ARM裸机加强版维基教程

作者：韦东山

Nand Flash操作事理及裸机轨范分析——芯片id读取_时序_函数 Nand Flash操作事理及裸机轨范分析——芯片id读取_时序_函数通讯

本笔墨数：2256，阅读时长：3分钟

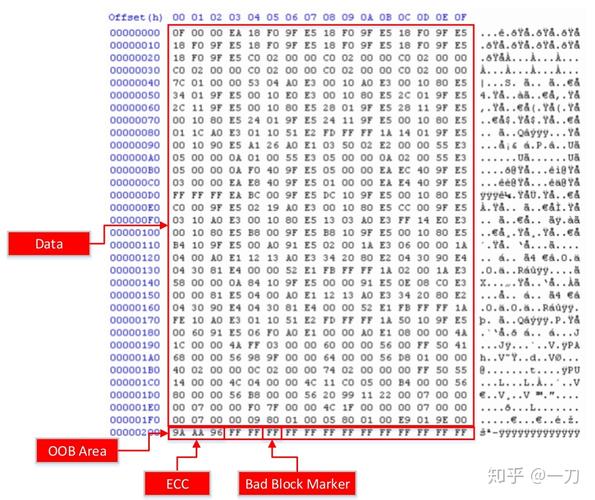

（图片来自网络侵删）

上节课我们讲解了NAND FLASH的初始化，这节课我们来讲解读取NAND FLASH的ID, 我们可以参考NAND FLASHh的芯片手册，如下图所示：（NAND FLASH读操作时序图）

我们一样平常先操作片选使能，只有片选使能之后才能进行后边的操作，代码如下：

void nand_select(void){/使能片选/NFCONT &=~(1<<1);}

有使能片选，一定有禁止片选，禁止片选的代码如下：

void nand_deselect(void){/禁止片选/NFCONT |= (1<<1);}

读ID的操作时序图，如下所示

我们按照从左往右的韶光点，来剖析，片选旗子暗记像一个总开关，只有使能了片选旗子暗记，后续的操作才会故意义，我们使能片选旗子暗记之后，片选引脚nCE后续一贯为低电平，在前面的命令时序图中知道tCLS和tWP最小的韶光参数都是12us，就表明CLE和nWE这两个旗子暗记可以同时发出，就表示要命令了，对付写什么命令，就要看数据总线上要发送的命令了，当CLE从高电平变为低电平后，表示上次的写操作已经结束了。

对付上脸庞杂的时序，我们可以利用2440上的NAND FLASH掌握器简化操作，只须要往NFCMMD寄存器写入要传输的命令就可以了，NAND FLASH掌握器默认把上脸庞杂的时序发出来。

发命令后，后面就须要发送地址了，当nWE和ALE有效的时候，表示写地址，上图中，要写入的地址是0x00，当ALE从高电平变为低电平的时候，表示写地址结束，我们可以简化为:往NFADDR寄存器中写值就可以了，比如：NFADDR=0x00。

下面我们写代码：发命令的函数，和发地址的函数代码如下：

void nand_cmd(unsigned char cmd){volatile int i;NFCCMD = cmd;for(i=0; i<10; i++);}void nand_addr_byte(unsigned char addr){volatile int i;NFADDR = addr;for(i=0; i<10; i++);}

接下来就可以读取数据了，数据可以直接通过读取NFDATA寄存器里面数据来得到数据，根据时序图，是读5个字节的数据，代码如下：

unsigned char nand_data(void){returnNFDATA;}

读芯片ID之前先打开片选，读取芯片ID函数，代码如下：

void nand_chip_id(void){ unsigned char buf[5]={0};nand_select(); nand_cmd(0x90);nand_addr_byte(0x00);buf[0] = nand_data();buf[1] = nand_data();buf[2] = nand_data();buf[3] = nand_data();buf[4] = nand_data();nand_deselect(); printf("maker id = 0x%x\n\r",buf[0]);printf("device id = 0x%x\n\r",buf[1]);printf("3rd byte = 0x%x\n\r",buf[2]);printf("4th byte = 0x%x\n\r",buf[3]);printf("page size = %d kb\n\r",1 << (buf[3] & 0x03));printf("block size = %d kb\n\r",64 << ((buf[3] >> 4) & 0x03));printf("5th byte = 0x%x\n\r",buf[4]);}

下面我们再写一个打印菜单的函数，在菜单中调用读取芯片ID的函数，代码如下

oid nand_flash_test(void){char c;while (1){/ 打印菜单, 供我们选择测试内容 /printf("[s] Scan nand flash\n\r");printf("[e] Erase nand flash\n\r");printf("[w] Write nand flash\n\r");printf("[r] Read nand flash\n\r");printf("[q] quit\n\r");printf("Enter selection: ");c = getchar();printf("%c\n\r", c);/ 测试内容: 1. 识别nand flash 2. 擦除nand flash某个扇区 3. 编写某个地址 4. 读某个地址 /switch (c) {case 'q':case 'Q':return;break;case 's':case 'S':nand_chip_id();break;case 'e':case 'E':break;case 'w':case 'W':break;case 'r':case 'R':break;default:break;}}}

在主函数中调用nand flash的初始化函数，和nand flash的测试函数。

int main(void){led_init();//interrupt_init(); / 初始化中断掌握器 /key_eint_init(); / 初始化按键, 设为中断源 ///timer_init();puts("\n\rg_A = ");printHex(g_A);puts("\n\r");//nor_flash_test();nand_init();nand_flash_test();return 0;}
