充电头网理解到，GuliKit Route+最近针对任天国Switch推出了一款采取USB-C接口的蓝牙音频发射器，与常规蓝牙音频发射器不同的是，这款产品出了运用主流的接口特色之外，还具备充电功能，利用的过程中并不会影响设备的正常充电，这对仅有一个USB-C接口的Switch来说很主要，不至于涌现电量过低无法连续利用的情形。目前充电网已经拿到了这款产品，下面充电头网就给大家带来这款产品的内部拆解。
一、GuliKit Route+ USB-C蓝牙音频发射器
GuliKit Route+ USB-C蓝牙音频发射器采取白色卡纸包装，正面为产品的外不雅观和品牌的logo。带有挂钩设计，方便线下发卖展示。
侧面是品牌的笔墨logo。
另一壁为品牌的图形logo。
包装盒背面为这款产品的几大功能标注，包括aptX低延迟、CSR蓝牙传输、Switch连接、USB PD2.0快充、A2DP等。
白色套盒里面还有一个玄色包装盒。
包装盒里面采取海绵内衬，除了产品本体之外还附赠了一根USB-A公头转USB-C母口的转接线，方便搭配USB-A口的设备利用。
GuliKit Route+ USB-C蓝牙音频发射器整体呈倒“T”型外不雅观，两端比较圆润，顶部为USB-C接口。正面居中设计了一个按键，通过半透明的外壳，可以隐约瞥见内部的PCBA构造。
背面很简洁，没有任何信息。
在和一元硬币比拟之下，显得体积很小巧。
拔下顶部的盖子，USB-C公头上镭雕了产品的品牌以及认证信息。目前产品已经通过了FCC、CE、RoHS认证。
USB-C输入接口，紧张是用来充电的，采取与USB-C公头直通设计，降落内阻，减少发热，实现USB PD快充充电。
可以通过USB-C口直接插在设备上，正面按键处的LED灯会亮起。
也可以通过附赠的转接线连接与设备的USB-A口连接，实现一款产品多个用场。
搭配Switch利用，可以连接蓝牙耳机、蓝牙音箱等外部音频设备，摆脱线缆的束缚，给用户更舒适游戏体验。
当Switch没电的情形下，用户也可以直接连接USB-C线缆给其充电。
USB-C公头特写，可见内部针脚为满Pin设计。
产品的净重约为8g。
二、GuliKit Route+ USB-C蓝牙音频发射器拆解

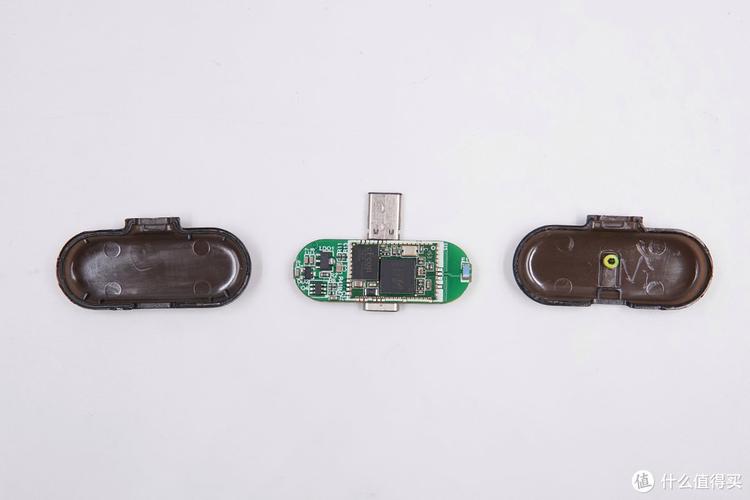

GuliKit Route+ USB-C蓝牙音频发射器的外壳采取声波焊接，比较充电器、移动电源来说，拆解难度低了很多。拆开之后就分为了三个部分，所有的元器件全部集成在中间PCBA上。
PCBA正面两颗较大的是存储芯片和HiFi音频发射芯片组成的蓝牙发射邮票板，直接将全体模块焊接在主控PCB板上；左侧为供电电路，右侧为天线。
来自cFeon型号为EN29LV160CB的Flash芯片，16M容量。
HiFi音频发射芯片，高通CSR BC57E687CG。搭配外置Flash，可以灵巧配置知足不同功能需求。
高通CSR BC57E687CG规格资料。
外置16M晶振。
丝印HOPA的六角芯片。
两颗微盟的LDO芯片，个中丝印丝印上6210A 1817/50为5V的LDO，型号为ME6210。丝印V1RA的是微盟ME6209系列LDO，输出为3.3V。
微盟ME6210规格资料。
微盟ME6209系列是一组正电压输出、三端调节器，纵然输入/输出电压差很小，也能供应高电流。采取CMOS技能，实现了低功耗、低压差、高精度，并支持高达18V的电压输入。
陶瓷贴片蓝牙发射天线。
PCB板背面是充电电路，居中为一颗按键。
USB PD协议为乐得瑞LDR6023。阁下是一颗AO4805 双PMOS管，用于VBUS开关。
乐得瑞LDR6023规格资料。
AO4407A PMOS和一颗肖特基二极管。
USB-C公头两侧有红胶加固。
侧面可以瞥见蓝牙模块的金手指。
按键特写。
充电头网拆解总结
GuliKit Route+ USB-C蓝牙音频发射用具有体积小，功能全面等特点，采取主流额USB-C接口，并且可搭配USB-A to USB-C线，兼容USB-A接口设备。
通过充电头网拆解创造，这款产品采取了高通HiFi蓝牙方案，音频效果好，连接和传输稳定；并采取乐得瑞LDR6023S作为USB PD充电识别芯片，可以同时完成音频发射和充电，办理了传统蓝牙发射器的痛点，很适宜搭配Switch利用。
