小优智能86墙插的外型：
背面的样子。
背后贴纸上面印有产品序列号。
（图片来自网络侵删）
背面的零、火、地接线柱螺丝为铜质，面板紧固螺丝为铁质。

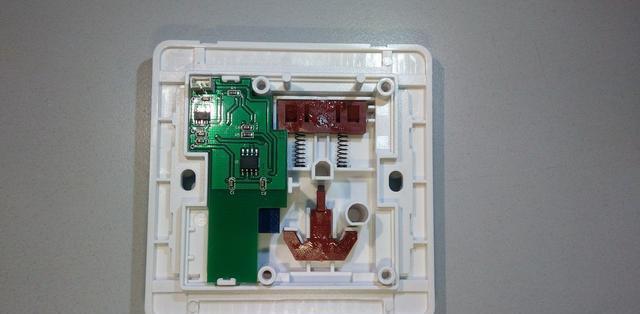

将紧固螺丝拆掉，插座就可分为两部分，两部分之间通过排线连通。
带有WIFI芯片的PCB板正面，采取broadlink 1313芯片，与鸿雁小优WIFI插排采取的芯片一样。
PCB板的背面。
内部的元器件主体。
主控采取了MP157单片机芯片。
强电主回路的JQC-3FF-005-1HS通断掌握继电器，220V AC，额定10A电流。
掌握主板的背面。
一体式的铜条，看光荣该当是高纯的导电专用紫铜。
进出火线与继电器之间采取铜导线焊接连通，采取的是0.75mm2的导线。
进线接线柱与出线铜排之间采取硬质绝缘片进行隔离。
拆解百口福。
通电状态。
