一、电源板常见维修方法

1、脱板维修法。

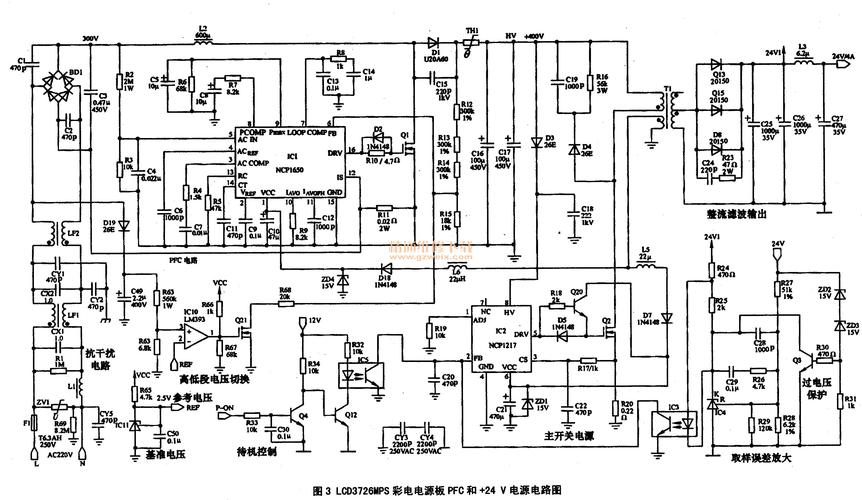

液晶彩电电源板维修与代换磋商_电压_电路 液晶彩电电源板维修与代换磋商_电压_电路 科学

为了确保电源板和负载电路的安全,建议采取脱板维修的方法,将电源板从电视机上拆下来,单独对电源板进行维修。

液晶彩电电源板维修与代换磋商_电压_电路 液晶彩电电源板维修与代换磋商_电压_电路 科学
(图片来自网络侵删)

目前维修,大多为上门维修,在客户家全部完成维修作业,受条件的限定,每每须要将电源板拆下来,带回维修部进行脱板维修。
而电源板的正常事情每每受主板掌握系统的开关机掌握,分开主机后每每无法启动进入事情状态,须要仿照开机掌握电压。
由于多数电源板的开关机掌握电压在开机状态均为高电平,可用1kΩ~3.3 kΩ电阻跨接在开关机掌握端与副电源输出的+5V或+3.3V之间,为电源板输入仿照的开关机掌握电压,迫使电源板启动事情。

其余,开关电源电路在脱板维修时,由于无负载电路,空载和带负载状态下其输出电压每每不同。
有的电源板因无负载电路还会进入保护状态不能启动,随意马虎给维修造成误判,须要在开关电源输出端接假负载,仿照负载电路用电。
开关电源部分一样平常选用12V或24V摩托车灯泡作为假负载最好,也可选用120Ω~330Ω的大功率电阻作为假负载,跨接在12V或24V输出端与冷地端之间。
为了维修职员的人身安全和丈量仪器仪表的安全,建议在电源板和市电输入插排之间串联1:1的隔离变压器。

假负载和隔离变压器连接好后,在24V输出或12V输出端并联电压表,为电源板通电试机。
为了防止电源板有故障,永劫光通电造成电源板其它元件破坏,建议采取带按键开关的插座或插排。
通电时用手半按插座或插排的开关(不要按到底,防止开关锁住),为电源板通电,不雅观察灯泡亮度和电压表的电压,如果电压过高或发生冒烟、烧焦等征象,电源开关的手急速松开断电。

电源板上的元器件多为专用元器件,一样平常哀求利用原装置件。
应急修理时,除必须考虑代换的元器件电性能参数指标与原型号同等外,部分元器件对体积和外不雅观须要与原型号一样,否则会造成整机装置不良或元器件装不进去,还有可能造成与其他元器件短路。
其余,由于屏内空间狭小,事情温度较高,改换的元器件对温度有一定的哀求,比如电容,最好选择105℃电容。
否则,电源易涌现热稳定问题或可靠性问题。

2、外接电压法。

外接电压法便是将机外适宜需求的电压接入电源电压。
一样平常供应两种电压:一是为驱动掌握电路供应VCC电压。
用一个输出12V~20V的外直流电源,接入驱动掌握电路的VCC供电输入端,丈量该电路是否启动事情,如果启动事情,则是VCC掌握电路故障,否则是驱动掌握电路故障。
由于该电路位于热地端,随意马虎发生触电和破坏电源板或替代电源的事件,建议利用隔离变压器,并把稳安全,分清热地端和冷地端。

二是为开关机掌握电路供应开机电压。
一样平常在输出连接器上进行操作,先找到开关机掌握引脚和5V电源输出引脚。
由于开关机掌握电压分为高电平和低电平两种,高电平开机的直接将开关机掌握引脚与待机+5V相连接;低电平开机的直接将开关机引脚与冷地审察连接,连接后,即可通电对电源板输出电压进行丈量。

3、短路法。

短路法便是将掌握电压或保护触发电压短路,然后检测短路后的电压变革,判断故障范围。
短路法紧张有两种:一是短路稳压电路或保护电路的光耦。
液晶彩电的开关电源较多地采取了带光耦合器的取样稳压掌握电路。
短路检修法的运用步骤是:先把光耦合器的光敏吸收管的两脚短路,或用数十欧姆的电阻短接,相称于减小了光敏吸收管的内阻,如果测主电压仍未变革,则解释故障在开关变压器的低级电路一侧;反之,故障在光耦合器之前的电路。

二是短路保护触发电压。
保护检测电路检测到故障时,每每向保护实行电路送入高电平触发电压,引发自动关机故障。
维修时,可找到该触发电压的关键点,将其对地短路,可解除保护,再对开关电源进行维修。

须要解释的是,短路法应在熟习电路的根本上有针对性地采取,不能盲目短路,以免将故障扩大。
其余,从检修的安全角度考虑,短路之前应断开负载电路。

4、开路法。

便是将关键点或组件切除,解除该电路对开关电源的影响,然后开机判断故障范围。
若故障肃清,则故障就在切除的部分。
开路法有两种:一是开路保护触发电压。
如电源中碰着保护故障,可以断开保护检测电路与保护实行电路的连接,进行故障判断。
如果断开该保护检测电路后,开机不再保护,则是该检测电路引起的保护;二是开路发生故障的单元电路。
碰着部分电路破坏又苦于没有配件时,可以切除该电路,然后给掌握电路仿照一个正常信息。
比如碰着PFC部分外部掌握元件破坏时,就可以拆掉外部掌握元件,直接将掌握信息传输到PFC电路,使PFC得到供电还是正常事情,一旦买到配件,只管即便规复电路原貌。

须要解释的是,检修电源板时,须要断开一部分负载或电路,但一定不能断开稳压电路和尖峰接管电路,否则可能破坏元器件。

5、代换法。

当电源电路板因故无法修复时,也可采取整板代换的方法维修。
代换时需挑选输出电压、电流即是或大于被代换的电源板,并把稳开关机电路的掌握电路与新电源板匹配。

当选择的电源板短缺一组电压输出时,如果短缺的一组电压较低,可用较高的一组输出电压,用三端稳压器稳压后更换。

二、开关电源常见故障维修

液晶彩电的开关电源部分与CRT彩电的基本事理是相似的。
因此,在检修上也有很多相似之处。
对付这部分电路,常见的故障征象是:开机烧保险管、开机无输出、有输出但电压高或低等。
由于大家对这类故障已经比较熟习,故这里简要先容这部分电路的检修思路。

1、保险丝管烧断。

引发保险丝烧断的部位很多,从市电进入开始,依次为:市电抗滋扰电路中的电容器、压敏电阻、市电整流滤波电路的整流全桥中的二极管、滤波电容器、PFC校正电路中的MOSFET开关管等。
上述单元电路中的元件易发击穿故障,导致的保险丝管或限流电阻烧断。
维修时可用R×1欧姆挡对上述易损元件进行检测,哪个元件两端的电阻最小,则是该元件击穿破坏。
个中MOSFET开关管击穿,还应把稳检讨其S极过流检测电阻和干系驱动掌握芯片是否连带破坏,尖峰脉冲接管电路和稳压掌握电路元件是否开路、失落效,避免再次破坏MOSFET开关管。

2、无输出,但保险丝管正常 。

这种征象解释开关电源未事情,或者事情后进入了保护状态。
首先丈量电源掌握芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则检讨启动脚和外接的元器件是否有泄电存在。
若有启动电压,则丈量掌握芯片的输出端在开机瞬间是否有高低电平的跳变。
若无跳变,解释掌握芯片、外围振荡电路元器件或保护电路有问题,可先代换掌握芯片,再检讨外围元器件。
若有跳变,一样平常为开关管不良或破坏。

3、有输出电压,但输出电压过高。

这种故障每每来自于稳压取样和稳压掌握电路。
直流输出、取样电阻、偏差取样放大器(如TL431)、光耦合器、电源掌握芯片等电路共同构成了一个闭合的掌握环路,在这一环节中,任何一处出问题都会导致输出电压升高。
对付有过压保护电路的电源,输出电压过高首先会触发过压保护电路事情。
此时,可断开过压保护电路,测开机瞬间的主电压。
如果丈量值比正常值赶过1V以上,解释输出电压过高。
实际维修中,以取样电阻变值、精密稳压放大器或光耦合器不良较常见。

4、输出电压过低。

根据维修履历,除稳压掌握电路会引起输出电压过低外,还有其它一些缘故原由会引起输出电压过低。
紧张有以下几点:

1)、开关电源负载有短路故障。

2)、输出电压端整流二极管、滤波电容失落效等。

3)、开关管的性能低落,一定导致开关管不能正常导通,使电源的内阻增加,带负载能力低落。

4)、300V滤波电容不良或PFC校正电路未事情,造成电源带负载能力差,一接负载输出电压便低落。

三、电源板代换技巧

维修液晶彩电的电源板时,有时候故障元件找到了,但买不到同型号的配件,造成原电源板无法维修,须要通过代换电源板和背光灯板的方法来进行维修。
下面简要先容电源板和背光灯板的改换技能。

1、电源板的选择。

1)、把稳电源板的体积要适宜。
根据电视机内部的空间选择体积得当的电源板,体积不能过大,否则,很难装置到电视机内。

2)、所选电源板输出电压要与被代换的原装电源板同等。
例如原装电源板副电源输出5V电压,主电源输出12V和24V两组电压,所选电源板必须知足上述输出电压哀求。

3)、所选电源板各组输出电压/电流要知足被代换的原装电源板的哀求,输出功率要同等或高于原机。

4)、电源板输出接口的形状要只管即便同等。
例如原装电源板接口有:12V、5V输出和开关机、亮度、点灯掌握引脚,所选电源板接口也应具有上述功能引脚。
如果引脚排列不同,可采取剪断插头,根据新、老电源板输出接口的引脚功能,逐一对应焊接的方法办理。

5)、开关机、点灯、亮度掌握电压最好与原装电源板匹配。
如果所选电源板与原装电源板不匹配,需对相应的电路进行改进或增加干系电路。

2、精确识别和连接。

新的电源板和被代换的电源板,其输出连接器的引脚功能每每不同,应仔细甄别,对应连接,如果接错,每每会造成电源板和负载电路同时破坏。

一是通过电源板电路图标注的输出连接器的引脚功能和电压选择连接点;二是多数电源板输出连接器的附近引脚直接标注功能和输出电压;三是顺着电源板开关变压器次级整流滤波电路的滤波电容进行查找输出电压引脚,也可将连接线直接连接到大滤波电容的正极。

常见的连接器引脚标注符号为,开关机掌握:ON/OFF、PS-ON、P-ON、POWER、STB等;点灯掌握:EN、BL-ON/OFF、BL-ON等;亮度调度:DIM、A-DIM、PWM、P-DIM、ADJ等。

对付开关机和点灯、亮度掌握引脚,如果新、旧背光灯板上无功能标注,可根据连接器的元器件走线、连接的元件和布局来确认引脚功能。
首先将电源12V、24V、5V输出引线确定,剩下的便是开关机和点灯、亮度掌握引脚,再根据走线确定引脚功能,一样平常开关机引脚的走线奔向开关机掌握电路,而点灯和亮度调度走线奔向背光灯驱动电路。

对付早期的背光灯电路来说,亮度掌握端应和背光灯电源掌握芯片的某一只脚相连,而高压启动掌握端通过一只电阻或二极管接三极管掌握电路,因此,通过查找它们的去向即可分辨出高压启动端和亮度掌握端。
对付新型背光灯电路,开启/关断掌握电压和亮度调度电压引脚每每都与背光灯电源掌握芯片相连接,可通过丈量两脚电压进行判断。
开关背光灯时,引脚呈高低电压变革的引脚是开启/关断掌握脚,调度背光灯亮度时,连续升降变革的是亮度掌握脚。
