本日给大家分享的是：PT2399 芯片+引脚功能+事理构造解析
PT2399是一款CMOS单芯片反应/延迟处理器，该数字芯片包括一个ADC（数模转换器）、用于存储样本的44Kb RAM 和一个 DAC（数模转换器），可用于添加延迟/混响/反应。内部VCO时钟频率决定了整体延迟持续韶光，用户可以通过改变外部电阻轻松修正VCO频率。
PT2399实物图
二、PT2399 引脚功能参数PT2399 引脚功能参数
三、PT2399 功能框图
下面是 PT2399 框图：
PT2399 框图
不过上面这个框图可以用更符合逻辑和更大略的办法重新绘制：
重新绘制的PT2399 功能图
该芯片实际上包括 6 个内部运算放大器和一个电源子系统，下面将描述，每个部分的功能
四、PT2399 内部功能剖析PT2399 利用 5V 供电。为了保持旗子暗记质量并降落噪声，可以方便地利用专用电源或稳压器。该部件花费的最大电流为 30mA（随着延迟韶光的增加，电流减小）。
1、引脚 1
5V 电源引脚（最小 4.5V，最大 5.5V）。虽然也可以利用更高的电压，但是让PT2399寿命最长的便是利用 5V。
为了确保内部时钟功能，低电源阻抗至关主要，因此可以利用像 LM7805（或引脚兼容的 LM2940）这样的大略稳压器，一对输入和输出电容可调过滤噪声。
PT2399 电源的有效方案
上图电路显示了 PT2399 电源的有效方案。利用1N4001 二极管防止意外极性连接的保护，同时利用 2 个电容过滤输入/输出，LM7805/LM2940 可接管宽范围的输入电压（+9V 至+15V）。
2、引脚 2
标记为REF，是2.5 V 仿照参考电压（Vcc/2）。利用内部电阻分压器来设置该电压，丈量引脚电阻约为 6KΩ。该电压用作 PT2399 内部的虚拟地，同时也用作 VCO 电路的参考电压。
引脚 2 调制修正：
用于合唱团，PT2399 内部电路是这样的：
PT2399 内部电路
VCO（压控振荡器）电压将掌握 PT2399 的延迟韶光：VCO 频率与延迟韶光，当该振荡器的频率最大 (22MHz) 时，延迟韶光最小 (31.3ms)，反之亦然。
如果我们想修正VCO输入电压，默认方法是改变 引脚6 的接地电阻，这将改变运放增益，然后改变输出电压。
“引脚 2 ”基本上是改变运算放大器引脚 (+) 上的电压，而不是改变引脚 (-) 上电压。
为了实现这一点，引脚 6 的接地电阻须要稳定（常日 引脚 6 接地，由于它供应最小的延迟韶光，对付此选项，须要“防闩锁电路 ” ） 为此，我们可以访问内部电阻分压（引脚 2）并对其进行调制。
坏的是电路的全体虚地（2.5V）会随着韶光调制而改变。好的方面是，我们不须要大跨度的调制来创建合唱效果，因此将引脚 2 上的电压从 2.5V 变动为 2V 将足以创建韶光调制并保持虚拟接地良好。
3、防闩锁电路
在电路上电过程中，如果引脚 6 到地的延迟电阻小于2 kΩ，则 PT2399 可能会闩锁，从而使芯片去世机并停滞事情。如果须要很短的延迟韶光，必须要确保上电后前400ms的延迟电阻大于 2kΩ。
第一个 400 毫秒后，引脚 6 的接地电阻可以根据须要降至最低。
400ms 的延迟征象
防闩锁电路将确保上电期间引脚 6 对地电阻高于 2K：
防闩锁电路
R/C 韶光常数设置为明显长于复位韶光（数据表中为 400ms）：
τ = R x C
τ = 100K x 1uF = 1s
利用 R=100K 和 C=1uF 的任何更高值都会产生超过 1 秒的启动韶光。
二极管可以是任何 1N4001 或类似的二极管，在电源电压快速低落的情形下，它通过对电容器放电而不是让电流流过晶体管的基极来保护晶体管。晶体管可以是任何通用的 BC337 或类似晶体管。
3、引脚 3 和引脚 4
分别是仿照地和数字地，须要用短而粗的走线进行外部连接。用万用表丈量，引脚之间显示 10Ω 的外部电阻。
4、引脚 5
引脚 5 是系统时钟输出引脚（该时钟频率由引脚 2 部分中的VCO 天生）。
不才图中，用示波器丈量引脚 5，得到 最短延迟 (30ms) 的 22MHz方波和最大延迟 (340ms) 的 2MHz 方波。旗子暗记约为 5Vpp（随频率降落）：
用示波器丈量引脚 5
该引脚供应 PT2399 内部实际发生情形的反馈。利用引脚 6 上的外部电阻来设置延迟韶光可能（有时）不准确，因此引脚 5 输出旗子暗记将遭受的准确延迟量。
该引脚有 2 个潜在运用：
在反馈环路中利用引脚 5 时钟频率信息来获取韶光延迟的准确读数。为此，须要利用微掌握器，并且由于时钟频率较高（高达 22MHz），还须要利用预分频器（这会降落读数的精度）。利用外部时钟源覆盖引脚 5 旗子暗记。通过这种办法，用户可以精确地掌握延迟量。5、引脚 6
VCO（压控振荡器）频率调节引脚。该引脚的电压始终为 2.5V，利用外部电阻接地时电流会发生变革，从而导致 VCO 变革和延迟韶光变革。
下表列出了 引脚 6 对地电阻、内部时钟频率、延迟韶光和 THD 之间的关系。该表仅供参考，由于各个芯片的值各不相同，但它是一个很好的出发点。
引脚 6 对地电阻、内部时钟频率、延迟韶光和 THD 之间的关系
引脚 6 对地电阻、内部时钟频率、延迟韶光和 THD 之间的关系
引脚 6 对地电阻、内部时钟频率、延迟韶光和 THD 之间的关系
把稳：随着延迟韶光的延长， THD（总谐波失落真）越高，由于采样率越低，旗子暗记质量就越差。利用超过 350 毫秒的延迟会导致声音失落真。
注：引脚 6 电流：引脚 6电压恒定（2.5V），但从其流出的电流与延迟韶光成线性关系。该芯片的实际延迟范围约为 35 毫秒至 600 毫秒，因此电流介于 5.4mA 至 50uA 之间。
引脚 6 电流 (mA) = 28.65 /（延迟毫秒 - 29.70）
用 引脚 6 掌握延迟韶光
利用 引脚 6 设置延迟韶光有多种方法：
1）利用电位器
这是最大略的方法，建议利用 10K ~ 50K 的外部电位器（取决于所需的最大延迟韶光）。始终须要 2K 的最小电阻 (R)（它将限定最小延迟韶光），否则 PT2399 将在上电序列期间闩锁，并且内部振荡器将无法启动。
利用电位器设置延迟韶光
一旦振荡器启动，就不须要 2K 的最小电阻 (R)，这便是为什么许多设计都包含防闩锁电路的缘故原由，因此系统以引脚 6 上的高阻抗启动，然后在上电，以便 PT2399 可以实现更短的延迟韶光。将引脚 6 接地并没有本色性的好处，利用小于 100 欧姆的 电阻 只会导致电流需求增加，而不会缩短延迟韶光。
2）利用晶体管来限定从引脚 6 流出的电流量
PNP 或 NPN 晶体管可用于限定引脚电流。该方法可以与抗闩锁模块结合利用，以确保系统在任何条件下都能事情。
利用晶体管来限定从引脚 6 流出的电流量
基本电路（a）将限定从引脚 6 流出的电流：须要电阻器 R1，因此可以限定电位器的范围，以便向晶体管的基极供应 0 至 0.65V 的电压（否则电位器将无法事情）。将仅适用于其全体跨度的一小部分）。R2 可以是 100 至 200Ω 的任何小电阻。第二个(b)电路利用并联一个电阻，这样可以掌握pin6的最大电阻，从而可以更好地掌握要利用的最大延迟韶光。即利用20K 的 R3 将为我们供应最大 270ms（遵照数据表）。末了(c) 事理图 添加了抗闩锁电路，因此我们确保电路在任何条件下始终启动（以防在踏板通电期间（前 400ms）电位计处于其最大位置，将 Q1 设置为 ON 并向引脚 6 显示低阻抗。3）数字电阻
如果你想将微掌握器加入个中，有很多数字电阻可以用作可变电阻：微芯片 MCP41XXX 系列（256 个抽头）、DS1804 系列（100 个抽头）。该办理方案的坏处是数字电阻具有很大的公差（±20%），如果你想设置特定的延迟韶光，数字电阻可能不是最准确的设备。
五、PT2399 反应/延迟电路剖析
PT2399 最常见的运用是延迟/反应电路，这些基本电路非常相似，是许多其他吉他踏板的根本：

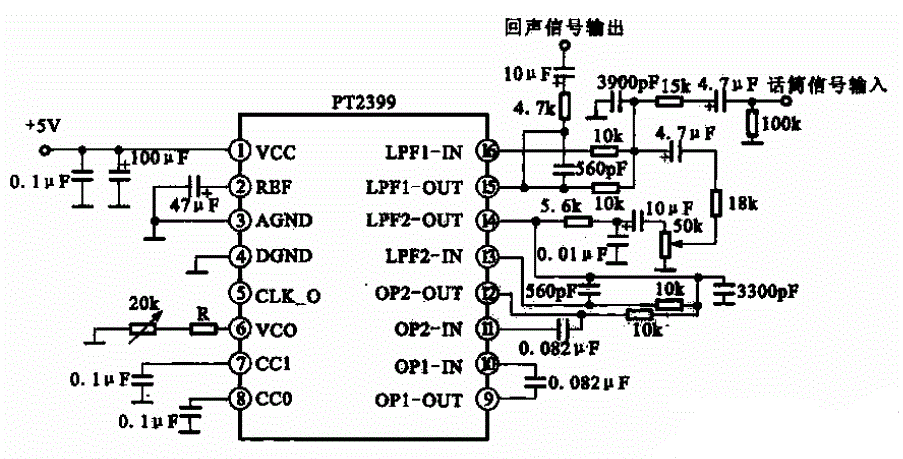

反应电路
延迟电路
这两个电路之间的紧张差异在于反应 在输出（引脚 14）和输入（引脚 16）之间有一条反馈路径。
1、PT2399 输入级
输入级由 3 个运算放大器组成。个中两个（2 和 3）始终用作 ADC 电路的一部分。第一个运算放大器可在任何配置下利用，但最常见的选择是将其用作多反馈拓扑中的滤波器/加法器：
低通滤波器 1别号多反馈运算放大器级
第一个运算放大器将利用多重反馈拓扑（MFB 别号无限增益多重反馈）对输入级进行滤波，肃清多余的高次谐波：
运算放大器
多反馈运算放大器利用 2 极 (MFB-2)，为高频供应 -12dB/倍频程的衰减。终极滤波器（R5 和 C3）添加了一个额外的极点，使总滤波器为 -18dB/倍频程。MFB 拓扑供应高增益/高 Q 值，但未便利进行更繁芜的设计打算。
MFB 的性能与 S&K 滤波器一样好（只管 S&K 在单位增益滤波器中利用了 1 个元件），但在这种情形下选择的 MFB 拓扑许可运算放大器作为求和放大器事情，接管反馈路径反应电路。
有多种方法可以打算过滤器的值。可以这样
fc = 1 / (2 x π x R x C) （选择 R 和 C 以得到所需的截止频率）
R1 = R2 = 2 x R
R3=R
C1=C/Q
C2 = (C x Q) / 2
R = 10K
C = 10nF
对付空想巴特沃斯滤波器，个中 Q 为 1/√2 = 0.707。
把稳：你还可以利用多反馈低通滤波器设计工具来打算值，不须要进行数学运算。
延迟电路采取R1=15K、R2=10K、R3=15K、C1=3.9nF、C2=0.56nF。天生 fc=8.8kHz（Q=0.9）反应电路采取R1=15K、R2=10K、 R3 =10K、C1=5.6nF、C2=0.56nF。天生 fc=8.9kHz（Q=1.1）PT2399 在输入 MFB 滤波器调谐在 8.5kHz 旁边时表现出良好的性能，具有较宽的频率范围和合理的低噪声。延迟电路显示了 10K 和 15K 电阻器的组合，没有情由这样做，您可以坚持利用相同的值 (10K) 并仅利用一个电阻器值设计滤波器。
ADC 调制器
在 DC ( ΔΣ ) 调制器中，输入音频旗子暗记被转换为一位逻辑电平流，该逻辑电平取决于被转换旗子暗记确当前方向（变高或变低）。与延迟音频旗子暗记的频率比较，时钟速率非常高，以便能够利用一位采样。
上图中标记为 2 和 3 的运算放大器用于处理一位数据流：
MFB 运算放大器的输出运用于比较器的反相输入，比较器的非反相输入连接到由 DO0 馈送的调制器的输出。DO0（数据输出0）是一位数据锁存器的输出，一位转换后的音频数据被存储到个中，直到下一个时钟脉冲。该锁存器的输出馈送到 44K 位存储器。比较器反相输入上的电压将与调制器的输出（低通滤波后）进行比较，并根据检测到的差异而变高或变低。比较器的输出串行流入并通过 PT2399 的 44K 位存储器。2、PT2399 输出级
输出级由 2 个运算放大器组成。第一个功能有限，用作解调器（抗混叠滤波器）之后的低通滤波器。第二个运算放大器，常日同样配置在多反馈运算放大器滤波器中。
PT2399 输出级
输出级利用 1 个运算放大器作为解调器低通滤波器。该重修滤波器将平滑解调器创建的仿照旗子暗记。
R6是一个内部电阻，在数据表中标记为4.7KΩC6（和 C3）电容 形成低通滤波器，以减少不须要的高频，建议延迟为 100nF，反应为 82nF。降落C3和C6的值将许可更多的高次谐波通过芯片，当然，缺陷是旗子暗记中会有更多的数字噪声。如果你利用 PT2399 进行短延迟/反应，则 C3 和 C6 可以低至 22nF，对付较长延迟（300ms），不要低于 47nF（对付长延迟，100nF 彷佛是一个不错的值）。
在 C3/C6 上利用 100nF，使得 1kHz 以上的延迟旗子暗记谐波被衰减（拜会频率相应部分），但不是很严重，由于延迟/反应旗子暗记的自然声音实质上具有较低的含量（真实的反应常日具有快速的反应）减少高频含量，由于这些谐波很随意马虎被墙壁和空气接管）。许可更多谐波和更少高频噪声进入电路的良好中间接地值是 68nF。
第二个运算放大器再次采取多重反馈拓扑 (MFB)，将更加干净和平滑旗子暗记。
R10和C9 构成末了一个低通滤波器，截止频率为5.8kHz（利用2.7KΩ电阻和10nF电容）或2.8kHz（利用5.6KΩ电阻和10nF电容）。末了一个滤波器的缺陷是它会提高电路的输出阻抗，这可以通过利用更合理的 RC 组合来办理，个中 R 更小，C 更高（例如 10 Ω 和 4.7u，使 fc= 3.3千赫）。C10 是输出电容，可肃清输出中的任何直流电平，任何大值（4.7 / 10uF 或类似值）都可以。以上便是本日的内容，大家记得关注，给我点赞哦，欢迎大家在评论区留言，请各位大佬多多指教。
