首先，我们整体展示一下该线路板。
全景影像掌握器线路板

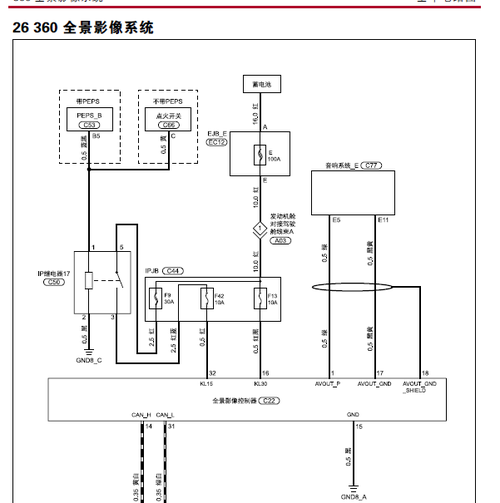

从线路板接口上，大致有电源接口、CAN通信接口、摄像头接口、图像处理输出接口。
（图片来自网络侵删）
电源部分电路，采取型号TPS54231/SOIC-8电源芯片方案,该芯片的范例电路图如下
TPS54231范例电路图
CAN通信电路，采取MCP2561 CAN总线收发器，以及MCP2515 CAN协议掌握器
MCP2561收发器电路图
MCP2515协议掌握器框图
摄像头视频处理电路，采取NVP6114视频吸收器芯片，多路摄像头数据通过该芯片吸收处理后，将数据传输给Hi3521海思视频编码芯片，进行视频编码
NVP6114芯片内部框图
主控芯片采取的是PIC24FJ32GA单片机，对功能、通信数据传输进行掌握。
PIC24FJ32GA管脚图
以上为全景影像掌握的紧张芯片及范例电路图，分享给大家，共同学习，有不敷之处，还请示正！
