我之前写过德生9700DX，450， 550，660， 330，990， 501， S2000的电路剖析文章，由于它们都极具代表性： 9700DX五年磨一剑有着俊秀的刻度背光和幽美音质的手调机；550利用三星芯片方案可变中频的一次变频机；450精细小巧的二次变频机带飞梭和FM微调；660带航空和同步检波的外血统机；330是性能不错的DSP塑料机; 880/990则引入DSP的三次变频SD卡播放器；501双喇叭的献礼机；S2000是高性能的纯仿照二次变频台式机....唯独没有写PL600，紧张缘故原由是我以为PL600的电路框架跟德劲1103非常类似，以是但凡有朋友问到PL600，我回答都是请移步1103电路剖析。我想我还是该当把这篇PL600补上，毕竟它跟1103还是有细微不同的地方，再者补上PL600，德活气评文系列显得完全一些。
在PL450，550的根本上做了一系列升级和改进后，德生于2008年发布了PL600，也算是德生重量级的产品之一。它同样支持全波段收音，调幅高中频55.845Mhz二次变频，二中频455Khz，这是大多数二次变频数调机的惯用设计，支持单边带解调，不支持航空和同步检波，支持机内电池充电（这是个鸡肋功能）。PL600与德劲1103有可比性，紧张是由于它们的电路框架和芯片险些一样，紧张用到了东芝TA7358调频高频头，东芝TA2057N中放检波鉴频立体声解码，功放芯片由索尼CXA1622M担当。这三枚芯片当年被便携机广泛利用，除了1103和PL600， 例如德劲1107也有利用。7358是7335的改进型，内部集成了平衡混频，更精良的交互调抑制特性，放弃了AFC变容管，有大概30db的高放与变频增益，而且外围元件更加简化，乃至一些德国收音机也有利用。2057N是东芝专为电调谐收音系统设计的高性能IC，它除了支持常规的中放级，检波鉴频和立体声解码外，还支持调谐指示，立体声指示，本振输出，中频计数和AGC等输出接口方便与PLL和MCU连接。2057N继续了东芝低噪声78db的信噪比，立体声解调谐波失落真小0.05%，45db分离度，搭载它的机型都有不俗的声音表现。早期国产机功放利用索尼原装的CXA1622，后来被华晶CD1622CB取代，1622支持电子音量掌握，支持OTL和BTL电子切换，完美支持了耳机和喇叭输出的需求。

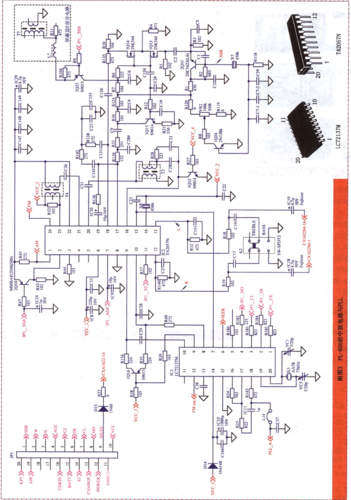

PL600的调频部分为三联调谐，天线旗子暗记由变压器抽头馈入7358的1脚进行高放，放大输出经由LC调谐选频后通过4脚进入混频级，混频级为平衡混频，有着精良的交互调抑制特性，更好的隔离高放杂散和本振谐波进入中频。混频后的10.7mhz中频从6脚输出 变压器耦合和陶瓷滤波器滤波后再由一级三极管预中放放大后进入2057N的24脚作进一步中放和鉴频，立体声解码，R和L旗子暗记由12和13脚输出。2057N的立体声解调所需的38K副载波规复由外置的456k晶振经由片内12分频得到，这是一种免调试的方案。而正交鉴频部分所需的10.7Mhz移相信号的产生，国产机一律利用的LC方案，并没有利用陶瓷滤波器，日积月累，鉴频中周瓷管氧化失落谐使得很多机都有调频频偏的问题。总的来说PL600的调频灵敏度比较450，550是更精良的。与四联版的1103比较，由于高放级少一联，因此选择性不如1103。2057N不支持场强丈量，但是德生给PL600开拓了调频旗子暗记强度指示，而德劲1103偷
调幅部分利用主流的高中频二次变频设计。短波天线旗子暗记经由远近程开关对地衰减后进入带通滤波器，这个LRC组成的带通滤波器来源于索尼7600的设计，德劲德生都在复刻利用，场效应高放管YJ7放大后再经由大略的滤波进入第一变频级。第一变频级与其他机一样采取了双场管平衡混频，平衡混频可以很好的隔离高放和本振的杂波使得中频更加纯净，这对后续的旗子暗记处理和整机信噪比尤为关键。变频输出55.845Mhz第一中频经由中周阻抗变换耦合，陶瓷滤波器选频后进入第二变频级。第二变频管由2SK544担当（1103的第二变频由一个7脚小IC完成），二本振为固定的55.390Mhz，由于第二本振为固定频率不受PLL掌握，因此它一旦偏移就会造成频偏和灵敏度低落，是维修中常常碰着的，适当调度就好。第二次变频后产生455Khz中频，两个不同带宽的455Khz中频滤波器并排设计经由二极管开关怀换选择实现带宽掌握，中频旗子暗记终极进入2057进行中放和检波。磁棒天线感应到的中长波旗子暗记经由场管2SK192放大后进入第一变频级，往后的电路与短波是通用的。中长波高放管并没有设计AGC，而是由远近程开关怀换实现对旗子暗记不同程度的对地衰减。全体调幅部分，PL600并没有完善的AGC方法，而AGC方法的完善程度和动态掌握范围是衡量吸收机高等与否的一个主要标志，可见600与洋机或者高等机还是有差距的。PL600支持单边带解调，事理基本与1103类似，不过他的拍频振荡器由458Khz晶振卖力，而1103是则利用的456Khz晶振，两机都是通过电位器改变拍频频率，PL600由场管2SK544将455Khz中频与拍频混频，而1103则利用了同第二变频级一样的专用小IC完成混频，再经由低通滤波后进行音频放大。
音频电路，PL600与1103也十分类似。2057N的12/13脚输出的R/L旗子暗记经由大略的RC去加重后送入功放级，通过腔调开关掌握对地的电容通断实现高频的减少，这是一种十分大略粗暴的做法，再加上RC元件的取值和喇叭的频响特性，用户普遍反响PL600声音发闷不通透，症结就在于这些细节。另一方面，由于2057的音频输出端是调频调幅共用的，严格来说，电路设计应对调幅和调频的听感哀求分别设计不同的衰减电路，这样才能避免知足了调频，调幅就闷了或者知足了调幅，调频就太刺耳的尴尬。遗憾的是国机出于本钱考虑或者技能上不足严谨，始终没有在这块多动脑筋。
只管PL600有些不敷例如声音发闷，费电等，但是它的造型经典大方，棱角分明，功能朴实，性能精良，价格合理，因此是爱好者常备的日用机型。
