一、洗濯
晶圆厂在收到晶圆片后，首先会对其仔细洗濯和检测，以确保其无杂质以及质量符合标准。同时，洗濯也是在制造芯片过程中须要多次反复用到的流程，由于每次的工艺处理过程中晶圆可能都会受到污染。
芯片内一旦受到灰尘颗粒和金属的污染很随意马虎危害电路功能，产生短路或开路等，导致集成电路失落效，以是必须进行洗濯。并且洗濯效果的好坏对芯片制造工艺和集成电路性能也有着重大影响。
半导体晶圆洗濯工艺可归纳为湿法和干法两种。湿法洗濯常日采取RCA洗濯法、稀释化学法、IMEC洗濯法等。干洗利用气相化学技能去除晶圆表面的杂质，热氧化和等离子洗濯是两种最常见的气相化学技能。
1、湿法洗濯，以RCA为例，其是一种范例的、至今仍为最普遍利用的湿式化学洗濯法，是1965年由Kern和Puotinen 等人在N.J.Princeton的RCA实验室创始的，并由此而得名。
RCA洗濯法依赖溶剂、酸、表面活性剂和水，在不危害晶圆表面特色的情形下通过喷射、净化、氧化、蚀刻和溶解晶片表面污染物、有机物及金属离子污染。每次利用化学品后都要在超纯水中彻底洗濯。
2、干法洗濯，即气相化学法，将热化学气体或等离子态反应气体导入反应室，与晶片表面发生化学反应天生易挥发性产物再利用真空抽出去，从而达到去除杂质的目的。
二、氧化
在对晶圆进行清洁后，接下来就要进入芯片制造的又一大主要步骤——氧化。氧化过程的浸染便是在晶圆表面形成类似保护膜的氧化层。
首先，它可以充当绝缘层的角色，可以有效地隔离不同的电路，防止电流的泄露。其次，氧化层作为保护膜可以防止后续的离子注入和刻蚀过程对硅晶圆造成损伤，从而保护了芯片的完全性。此外，氧化层还可以作为掩膜层，用来定义电路图案，确保电路的准确布局。
氧化工艺的办法有多种，可分为热氧化法(Thermal Oxidation)、等离子体增强化学气相沉积法(Plasma Enhanced Chemical Vapor Deposition, PECVD)和电化学阳极氧化等等。
个中最常用的是热氧化法。热氧化法是在高温 (约800°C至1200°C) 下，利用纯氧或水蒸汽与硅反应，天生SiO2层的过程。
热氧化法又分为干法和湿法两种的方法。干法只利用纯氧，形成的氧化层较薄，质量较好但成长速率较慢。湿法则同时利用纯氧和水蒸汽，形成的氧化层较厚但密度较低，成长速率较快。根据详细须要，可以选择不同类型和厚度的SiO2来知足特定功能和哀求。
湿法氧化，化学方程式如下：
Si (固体)+ 2H₂O (气体) → SiO₂ (固体) + 2H₂ (气体)
这一过程可以大略理解为用高温水让晶圆表面生锈。
三、光刻
接下来的步骤将迎来硅片到芯片的蜕变——光刻（Photolithography）。顾名思义便是用光来雕刻。如果把Photolithography分成两个词的话，我们可以把它分为Photo和Lithography，直译为照片印刷。
这个工艺便是在晶圆上利用光芒来照射带有电路图形的光罩，从而绘制电路。形成图形的方法类似于传统的胶卷相机洗印照片，将在胶片上形成的图像印在相纸上。
光刻工艺也是制造流程中最关键的一步，确定了芯片的关键尺寸，在全体芯片的制造过程中约霸占了整系统编制造本钱的35%。
1、掩膜设计
首先，要用到电脑系统设计(打算机赞助设计, CAD, computer-aided design)须要的电路图形。然后再将设计好的电路图形通过在由高纯度石英加工而成的基板上形成含铬(Cr)的微电路，从而成为光罩。光罩也称为掩膜，相称于可以反响电路模图形的胶卷，具有照片底片的功能。

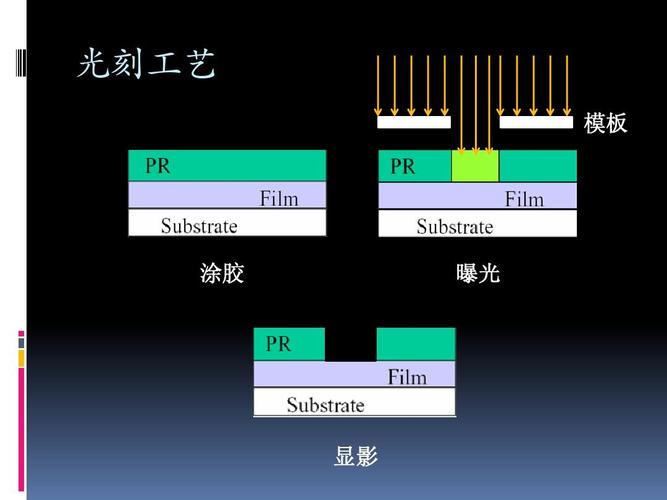

2、涂胶
胶卷准备好了下一步便是洗照片了。首先，须要在晶圆表面涂抹对光敏感的物质——光刻胶(PR, Photo Resist)。为了得到更高质量的微电路图形，光刻胶(PR)膜必须薄且均匀，且对光要具有高度敏感性。
3、曝光
通过涂胶工序，晶圆表面将形成光刻胶(PR)膜，成为类似于相纸的状态后，须要利用曝光设备（光刻机）使光穿过包含电路图形的光罩，将电路印在晶圆上。这个过程叫做“曝光”(Steper Exposure)。
这一步骤用到的光刻机设备，也是芯片制造中最繁芜、最昂贵的设备。目前环球有名的光刻机厂商紧张有ASML、尼康、佳能、上海微电子。个中ASML霸占绝对地位，霸占顶尖EUV光刻机100%的市场份额，位于行业垄断地位。
4、显影
末了一个阶段是显影(Develop)，与照片的显影过程一样。显影过程决定图形的形成，以是非常主要。显影是在晶圆上喷洒显影液后，选择性的去除曝光区和非曝光区，从而形成电路图形的工序。显影过程结束后，在用各种丈量设备和光学显微镜仔细检讨好图形完全度后就能进入下一个阶段了。
四、刻蚀
刻蚀，便是光刻堕落，大略来说便是堕落处理掉光刻后多余的部分。类似于创作版画，用刀或化学药品等在木、石、麻胶、铜、锌等版面上雕刻或蚀刻后印刷出来的图画。
刻蚀工艺须要用到液体、气体或等离子体来去除选定的多余部分，方法紧张分为湿法和干法刻蚀两种。湿法刻蚀是将晶圆浸泡在特定的化学溶液中，堕落掉晶圆表面的材料。优点是选择性好、重复性好、生产效率高、设备大略、本钱低。
干法蚀刻是在真空或低压气体环境中，通过气体中的化学反应或等离子体堕落晶圆表面。这种方法种类很多，包括光挥发、气相堕落、等离子体堕落等，更常用于当须要更高的加工精度和选择性时，由于它可以供应更细致的掌握。
五、掺杂：离子注入和热处理
硅虽然是一种半导体材料，但纯净的硅在常温下是不会导电的，它只是一种材料而已，因此必须掺入杂质才能使其生动起来。该步骤相称于是给硅晶片注入半导体生命的过程。紧张有两种工艺方法：热扩散（thermal diffusion）和离子注入（ion implantation）。
1、热扩散法，即将掺杂气体导入放有硅片的高温炉（1000℃旁边），将杂质扩散到硅片内的一种方法。这也是一种比较传统的实现精准掺杂的办法，直到上个世纪70年代，离子注入机开始大规模运用。
2、离子注入法，通过离子注入机的加速和勾引，将要掺杂的离子以离子束形式入射到材料中去，离子束与材料中的原子或分子发生一系列理化反应。这里利用的杂质有15族元素磷(P)、砷(As)和13族元素硼(B)等。如果加15族元素，就会成为n型半导体（又称电子型半导体）；如果加入13族元素，就会成为p型半导体（又称空穴型半导体）。
由P型半导体或N型半导体单体构成的产品有热敏电阻器、压敏电阻器等电阻体。由P型与N型半导体结合而构成的单结半导体元件，最常见的是二极管。
该步骤须要用到特定的离子注入机，与光刻机一样，也是全体集成电路制造前工序中的关键设备。目前，环球离子注入机市场份额，紧张被美国运用材料（AMAT）、美国亚舍立科技（Axcelis）、日本SMIT等三家厂商垄断。个中，运用材料公司占环球集成电路离子注入机市场份额的50 %以上。
海内离子注入机市场也基本上被这三家企业垄断。目前，海内厂商凯世通和中科信两家在某些12寸晶圆产线上得到工艺验证验证并验收通过。个中，中科信已成功实现离子注入机全谱系产品国产化，工艺已经覆盖至28nm。凯世通紧张是光伏离子注入机为主，市占率曾位居环球第一。
此外，利用离子注入法掺杂后，还须要进行热处理。由于掺杂原子的注入会造成晶圆晶格的损伤，被注入的离子也必须位于精确的晶格点上。晶格的规复须要硅原子和杂质原子在热的浸染下，在单晶硅内移动，并落在硅的单晶格点上，这一过程须要利用硅晶圆温度上升。
六、成膜：薄膜沉积
如今市场上对电子产品的性能哀求越来越高，这就须要更加“微细”的半导体来做支撑。想实现半导体的微细化，就须要由不同材料沉积而成的薄膜层，使芯片内部门歧部分各司其职。如金属或绝缘体，以形成导线和绝缘的薄膜层。
沉积的方法大致分为两种，物理气相沉积方法 (PVD)和化学气相沉积方法( CVD)。物理气相沉积法是向晶圆表面直接轰击（溅射）要沉积的材料，紧张用于金属薄膜的沉积，不会产生化学反应。化学气相沉积法是通过以蒸气态或气态的气体与外部能量发生化学反应，从而形成沉积的方法。
七、金属布线
在经历了光刻、蚀刻、离子注入和沉积工艺后，会在晶圆表面形成大量的半导体电路。但晶圆上的电路若没有相互连接起来，也起不了任何浸染。为了担保电路的正常运行，须要将其与外部电源连接起来，这一过程便是金属布线。
在金属布线过程中，会采取很多与之前的电子元器件层性子不同的配线材料（金属）。目前，紧张利用铝和铜这两种物质。但这一步不像刻蚀等工艺有专门的“设备”，金属布线环节是要综合利用各个工艺环节的设备。如添加新材料时，利用沉积设备；移除残余材料时，须要利用刻蚀设备；每道工艺之间，则通过光刻设备进行光刻，直至完成互连。
如果采取铝配线，可采取刻蚀和沉积工艺制作：须要先在整张晶圆表面涂敷金属膜，再在涂敷光刻胶后进行曝光，然后移除残余的铝材料，末了在铝周围添加各种绝缘材料。
采取铜作为配线材料时，金属与电介质层的沉积顺序要反过来：即先沉积电介质层，再通过光刻工艺刻蚀电介质层，接着形成铜籽晶层，在电介质层之间加入铜，末了去除残余铜。
当然，详细的利用的技能和步骤，每个半导系统编制造商都不同，不同目的，就会形成各种不同组合，从而生产出厂商根据不同需求制造的多种半导体。
八、平坦化（CMP，化学机器抛光）
CMP工艺的目的是为了让晶圆表面平坦化，相称于建造高楼，每搭建一层楼都须要让楼层足够齐整，才能连续搭建，否则可能影响整体的稳固性。CMP便是能使晶圆达到纳米级全局平整的一种关键工艺技能。
CMP也是在前序单晶硅片制造过程利用过的工艺步骤，在全体芯片制造过程中该工艺都须要反复利用。根据不同工艺制程和技能节点的哀求，每一片晶圆在生产过程中都会经历几道乃至几十道的化学机器抛光（CMP）工序。
据悉，180nm制程所需CMP工艺步骤大约须要10步，14nm制程须要约20步，7nm制程须要约30步，越前辈的制程，其对应的CMP工艺步骤越多。在浩瀚制造环节中，CMP抛光材料总体占到晶圆制造所需各种材料本钱的7%，是非常主要的一道工序。
九、测试
经由大量制造工序后还须要通过末了一个工艺测试，筛选出晶圆合格与不合格。当然，在晶圆制造过程中，也会对各种关键工艺参数进行各种反复测试。这里紧张说一下在晶圆制造完成之后、送去封测厂之前对晶圆性能的第一次磨练—EDS 工艺。
EDS工艺(Electrical Die Sorting)也叫wafer test或probe test，该工艺测试可以及时创造有缺陷的晶圆，并且还可以对部分有缺陷的晶圆进行修复，从而提高良率，节省本钱。
EDS可以大致分为4个步骤：
1、电气测试，电气测试是通过丈量直流电压和电流特性参数来测试半导体集成电路运行所需的各个元件(晶体管、电阻器、电容器和二极管)的步骤。晶圆老化测试，晶圆被加热到一定温度，然后经受互换电(AC)和直流电(DC)以检测产品毛病或潜在毛病。这一步大大提高了产品的可靠性。
2、热/冷测试，是通过电旗子暗记来检讨晶圆上的每个芯片是否有缺陷的过程。比如，在高于常温、低于常温下对晶圆上的芯片性能测试，以确保它在各种环境下都能正常事情。
3、修补，是最主要的测试步骤，对付在上一步骤中被剖断为可以修复的芯片，只需更换掉个中存在问题的元件即可。在修补完成后，再次进行测试，验证是否已经修补完成，以终极确认产品是否合格。
4、打墨，是指在不合格的芯片上印上分外墨水，以便用于识别。它用于区分在热/冷测试过程中被判断为不合格的芯片，以及在终极测试过程中再次验证为不合格的芯片等。
打墨完成后，将晶圆进行干燥，然后再次通过质量掌握检测，合格的晶圆就可以转移到封装厂进行芯片后道工艺（芯片切割和封装）了。
此外，须要理解的一点是，以上的晶圆制造工艺流程并不是按单一顺序实行，而是要根据生产芯片特性选择性地重复进行，某些工序可能须要实行几百次，生产周期动辄两三个月。繁琐繁芜的工艺流程，这也是芯片制造难以占领的缘故原由之一。
十、中国大陆晶圆制造厂商发展趋势
晶圆工艺作为芯片制造的核心环节，中国大陆长期以来都受到限定。从环球晶圆代工产能分布来看，目前环球近50%的晶圆代工产能都来自中国台湾的企业台积电，尤其是顶级制程芯片基本上都出自该公司，可以说牢牢把握着环球高端电子家当的命脉。
不过，在成熟制程方面，中国大陆逐渐越来越有影响力。包括中芯国际、华虹集团和合肥晶合集成，已发展成为中国大陆芯片代工三巨子，也是环球前十的晶圆制造厂商。
据TrendForce集邦咨询统计，由于中国大陆致力推动本土化生产等政策与补贴，扩产进度最为积极，预估中国大陆成熟制程产能占比将从2023年的29%，发展至2027年的33%。
虽然在前辈制程方面差距明显，但发展成熟制程何尝不是一条道路。这些年，芯片制造企业们都在卷制程，节制28nm的，努力奔向14nm；节制14nm的，向7nm、5nm，乃至是3nm、2nm工艺提高。但事实上，目前环球所有的芯片中，成熟工艺占比最多，超过70%。
目前，中国大陆正努力扩产成熟制程，本土化生产趋势也日渐明确，但大幅扩产也要考虑到可能造玉成球成熟制程产能过剩，随意马虎引发价格战，对付大陆晶圆厂商来说也将会是一大寻衅。但话又说回来，虽然成熟制程芯片占频年夜，前辈制程却是必不可少。可以预见，中国芯片制造厂商要面临的压力或也将越来越大，中国芯之路任重而道远。
